Пилотный клапан — HITACHI EX3500

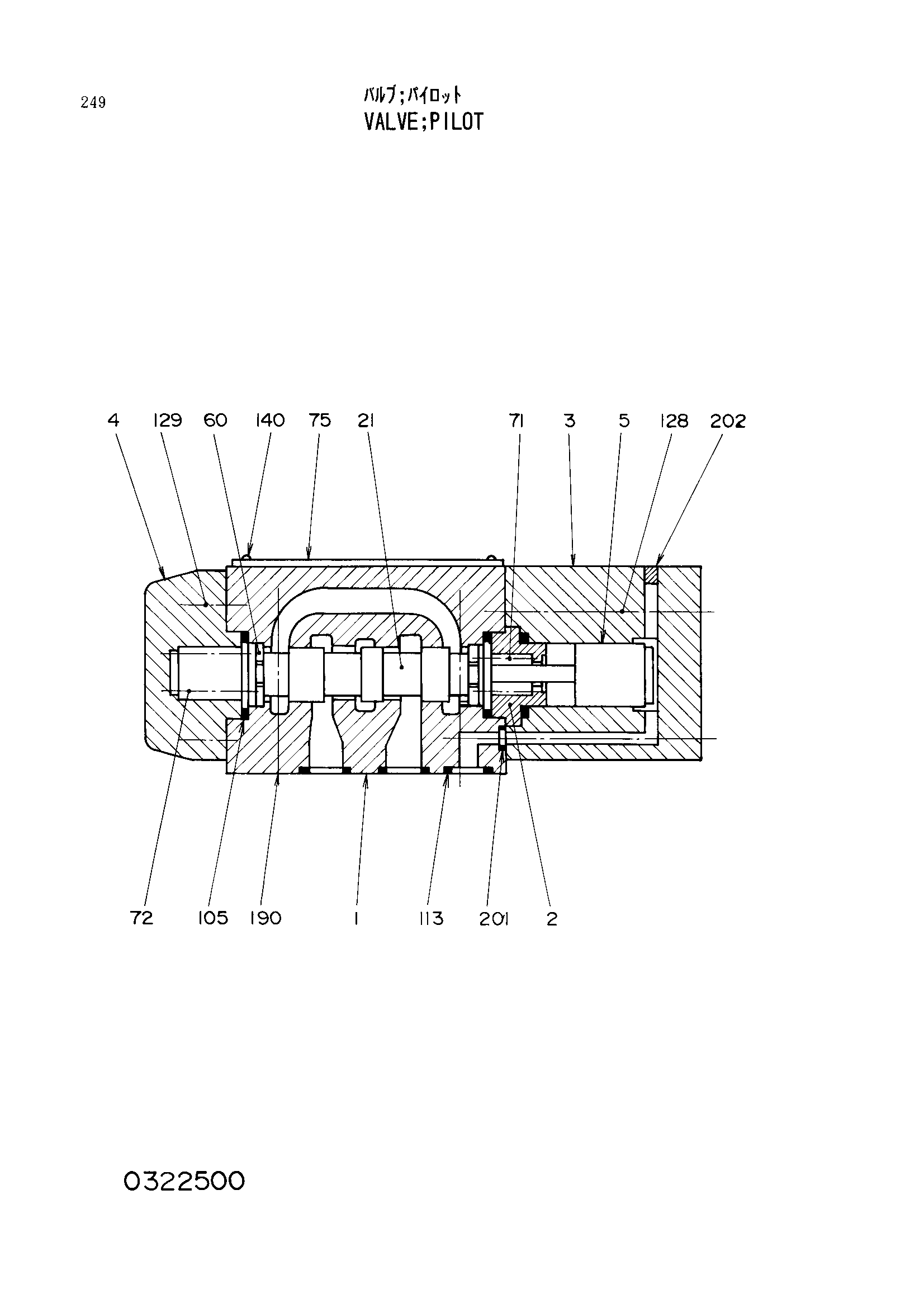

Заводская схема «Пилотный клапан» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4211239 | Пилотный клапан | 1 | |
| 2 | 0322301 | Адаптер | 1 |
| 3 | 0322501 | Крышка | 1 |
| 4 | 0322303 | Крышка | 1 |
| 60 | 0322304 | Фиксатор | 2 |
| 71 | 0322305 | Пружина | 1 |
| 72 | 0322306 | Пружина | 1 |
| 75 | 0279701 | Информационная табличка | 1 |
| 105 | 0322308 | Уплотнительное кольцо | 3 |
| 113 | 0215215 | Уплотнительное кольцо | 5 |
| 128 | 0322309 | Болт с внутренним шестигранником | 4 |
| 129 | 0322310 | Болт с внутренним шестигранником | 4 |
| 140 | 0279702 | Приводной винт | 2 |
| 190 | 0215310 | Болт с внутренним шестигранником | 4 |
| 201 | 4506405 | Уплотнительное кольцо | 1 |
| 202 | 0253908 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
