Ковш органы управления — HITACHI EX3500

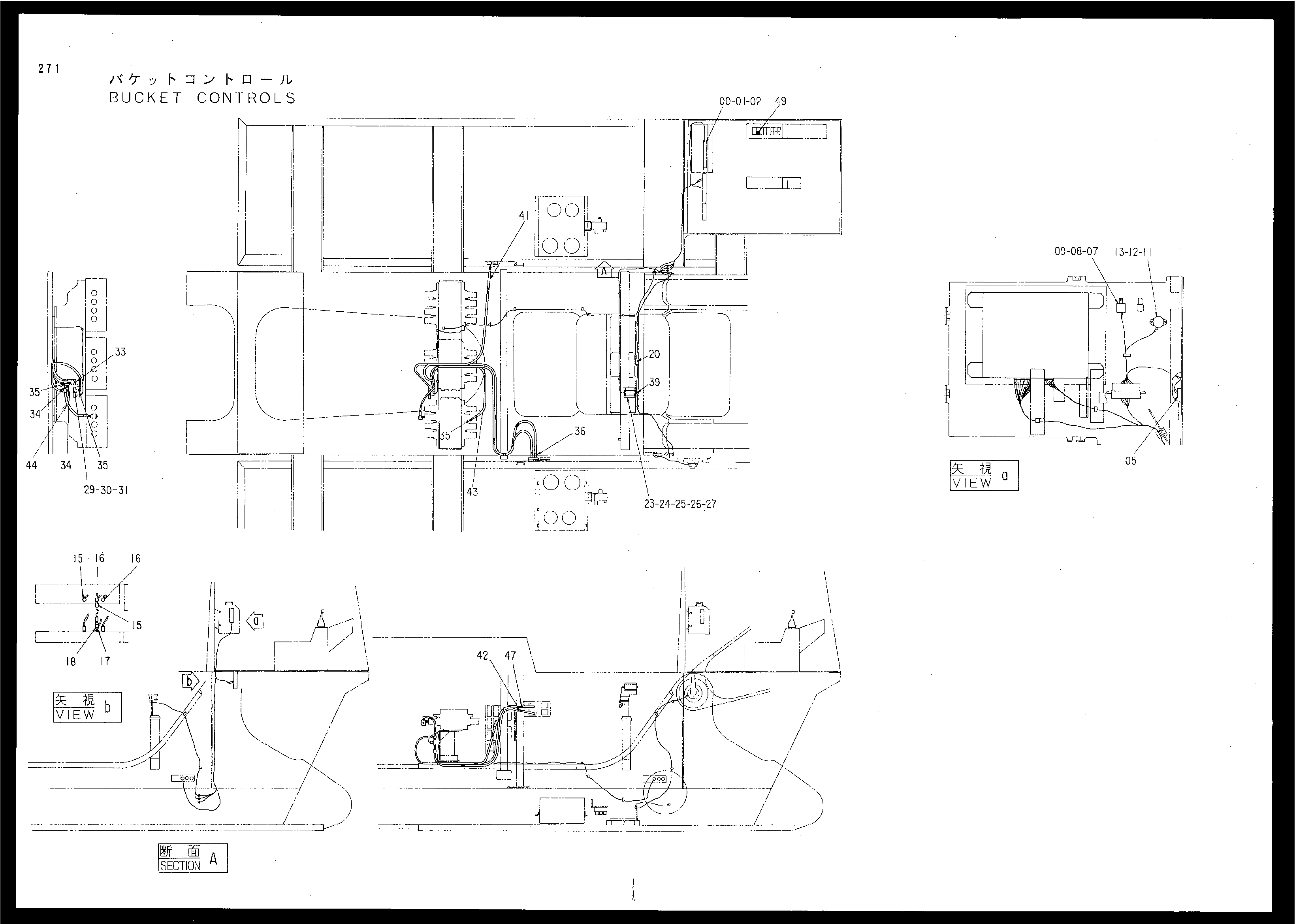

Заводская схема «Ковш органы управления» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203438 | Контроллер | 1 |
| 01 | J901016 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 05 | 4201049 | Выключатель | 1 |
| 07 | 4183189 | Реле | 1 |
| 08 | M430613 | Винт | 1 |
| 09 | A590906 | Пружинная шайба | 1 |
| 11 | 4104525 | Зуммер | 1 |
| 12 | M430206 | Винт | 2 |
| 13 | A590902 | Пружинная шайба | 2 |
| 15 | 4189570 | Выключатель прес | 2 |
| 16 | 4189571 | Выключатель прес | 2 |
| 17 | 94-1701 | Адаптер | 1 |
| 18 | 94-0660 | Тройник | 1 |
| 20 | 4196852 | Жгут проводов | 1 |
| 23 | 8038785 | Короб | 1 |
| 24 | 4178784 | Крышка | 1 |
| 25 | J901022 | Болт | 8 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | 4204459 | Разъём | 2 |
| 29 | 4184231 | Электромагнитный клапан | 1 |
| 30 | 4196119 | Клапан | 1 |
| 31 | M341036 | Болт с внутренним шестигранником | 2 |
| 33 | 4162917 | Угловой штуцер | 1 |
| 34 | 4042031 | Адаптер | 1 |
| 35 | 4037761 | Угловой штуцер | 4 |
| 36 | 4187558 | Штуцер трубки | 2 |
| 39 | 94-2026 | Пробка | 1 |
| 41 | 4204159 | Шланг | 1 |
| 42 | 4190211 | Шланг | 1 |
| 43 | 4088042 | Шланг | 1 |
| 44 | 4116047 | Шланг | 1 |
| 47 | 4157644 | Шланг | 1 |
| 49 | 4206014 | Фильтр | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
