Проставка детали — HITACHI EX3500

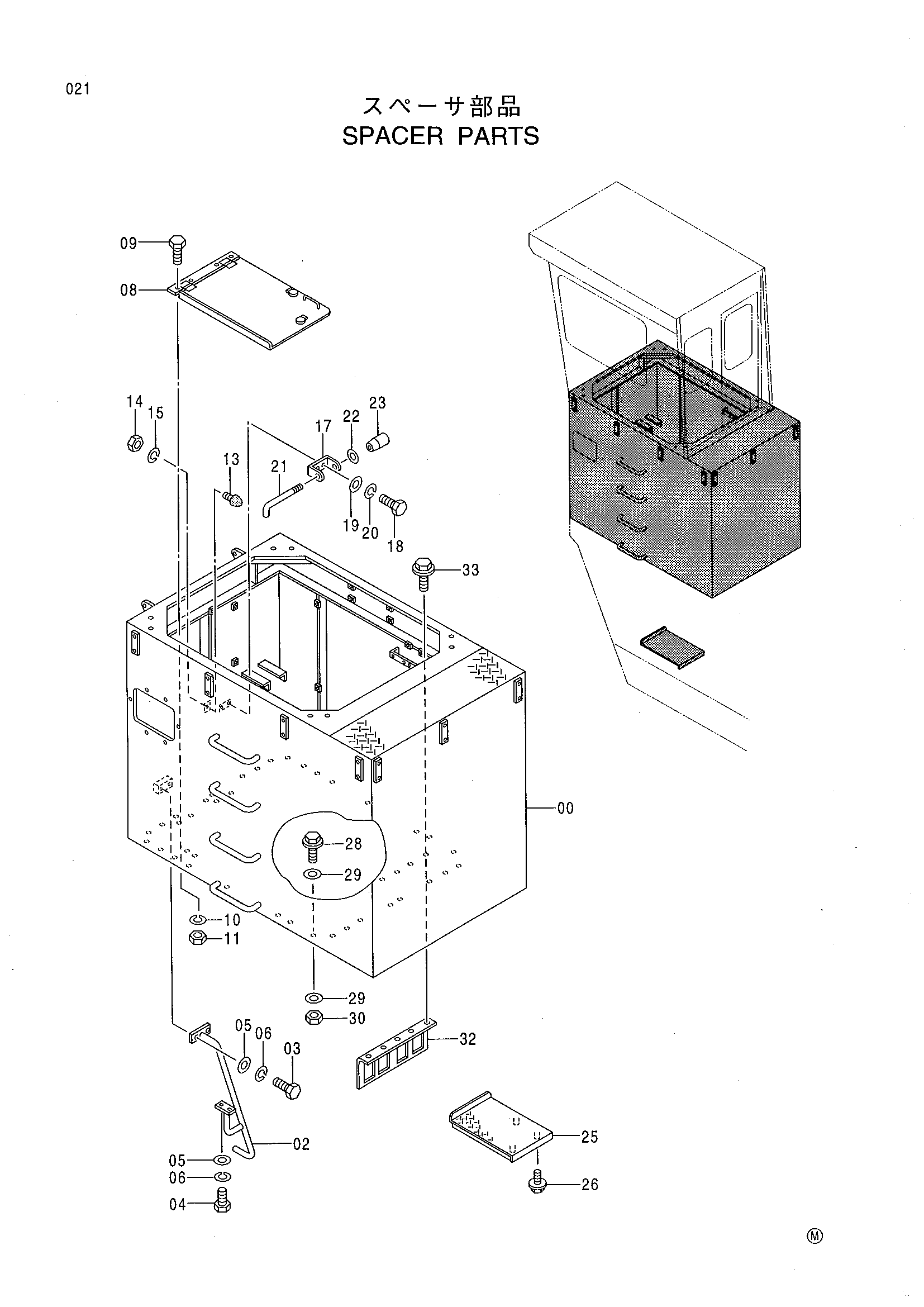

Заводская схема «Проставка детали» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005306 | Проставка | 1 |
| 02 | 7025504 | Поручень | 1 |
| 03 | J901235 | Болт | 2 |
| 04 | J901230 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 08 | 7025659 | Крышка | 1 |
| 09 | J901025 | Болт | 4 |
| 10 | A590910 | Пружинная шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 13 | 487195 | Ограничитель | 1 |
| 14 | J952010 | Гайка | 1 |
| 15 | A590910 | Пружинная шайба | 1 |
| 17 | 3057788 | Кронштейн | 1 |
| 18 | J900822 | Болт | 2 |
| 19 | A590108 | Плоская шайба | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | 4293965 | Шток | 1 |
| 22 | A590106 | Плоская шайба | 1 |
| 23 | 4216879 | Рукоятка | 1 |
| 25 | 8067981 | Ступень | 1 |
| 26 | J011265 | Болт с шайбой | 4 |
| 28 | J011240 | Болт с шайбой | 32 |
| 29 | 4086891 | Шайба | 64 |
| 30 | M660012 | U-образная гайка | 32 |
| 32 | 3075695 | Кронштейн | 1 |
| 33 | J011225 | Болт с шайбой | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
