Клапан — HITACHI EX3500

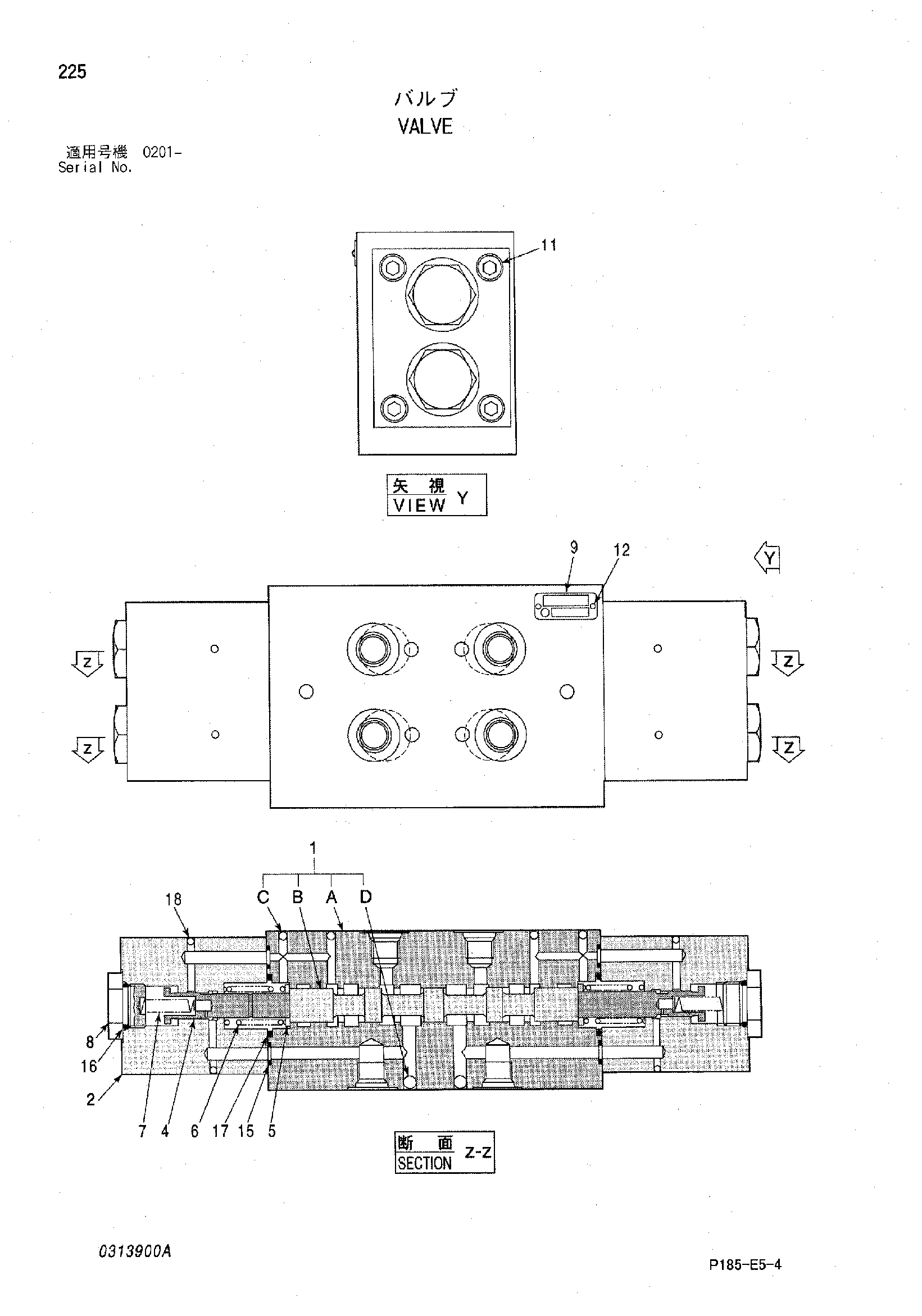

Заводская схема «Клапан» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4187564 | Клапан | 1 | |
| 1 | 0313901 | Корпус дополнительный в сборе | 1 |
| 2 | 0313902 | Крышка | 2 |
| 4 | 0313903 | Пусх-род | 4 |
| 5 | 0313904 | Шайба | 4 |
| 6 | 0313905 | Пружина | 4 |
| 7 | 0313906 | Пружина | 4 |
| 8 | 0313907 | Ограничитель | 4 |
| 11 | 0313908 | Болт | 8 |
| 12 | 0208717 | Винт | 2 |
| 15 | 4506408 | Уплотнительное кольцо | 12 |
| 16 | 4506418 | Уплотнительное кольцо | 4 |
| 17 | A811025 | Уплотнительное кольцо | 4 |
| 18 | 0309902 | Стальной шарик | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
