Пилотный трубопроводы (2-5) <экскаватор> — HITACHI EX3500

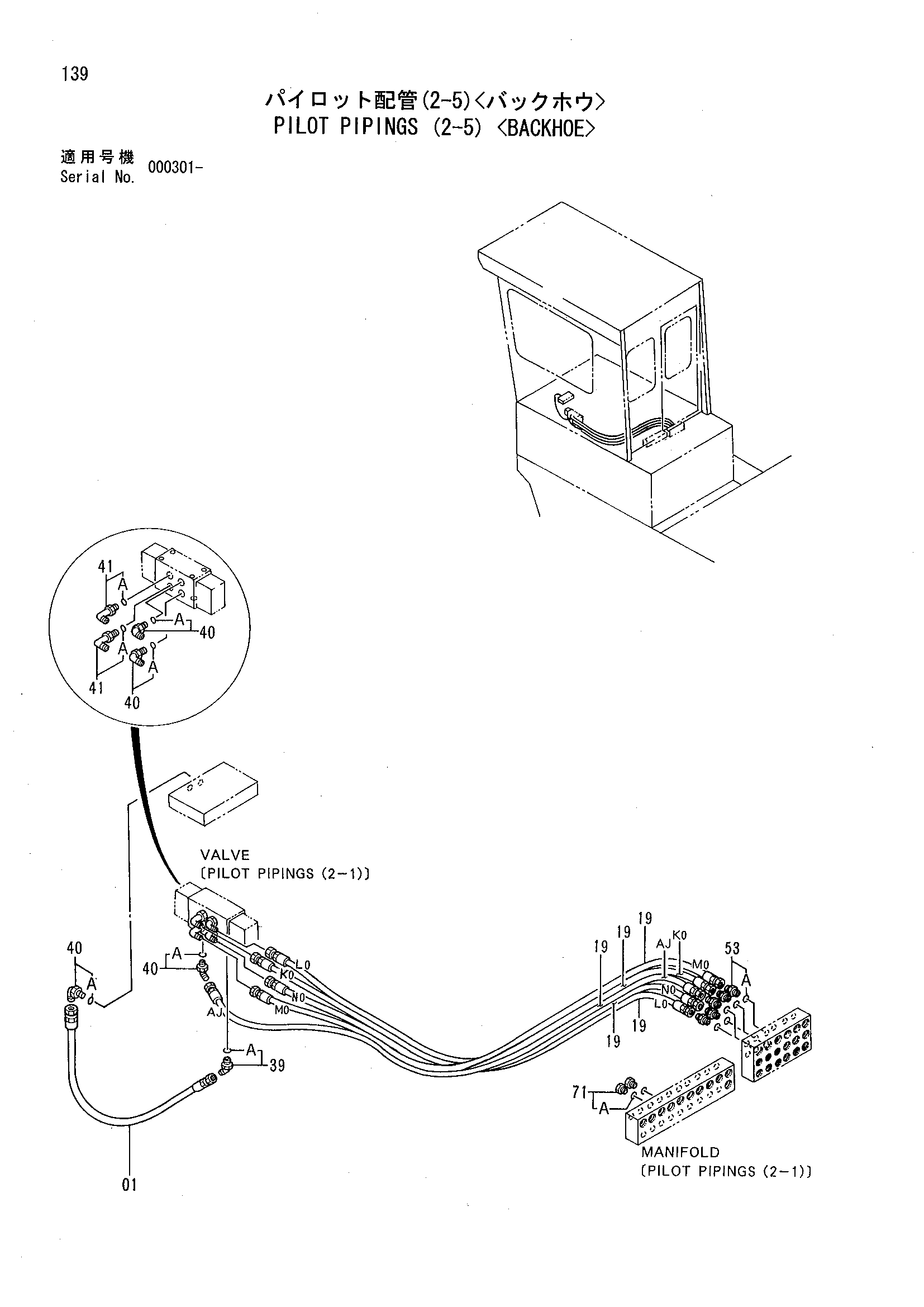

Заводская схема «Пилотный трубопроводы (2-5) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4024881 | Шланг | 1 |
| 19 | 4022174 | Шланг | 5 |
| 39 | 4108100 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 4 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4173021 | Угловой штуцер | 2 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 5 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4092534 | Пробка | 2 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
