Насосный агрегат — HITACHI EX3500

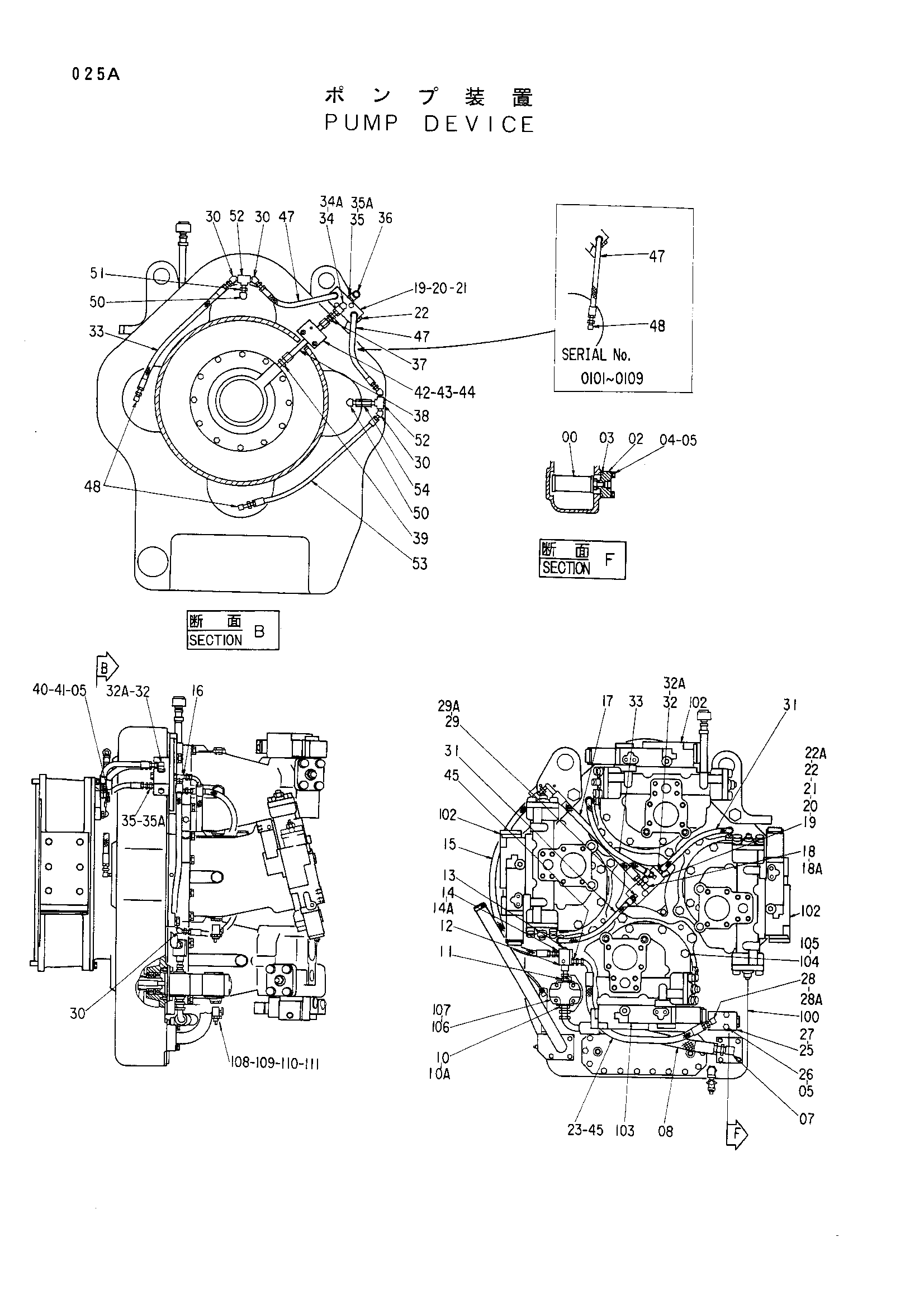

Заводская схема «Насосный агрегат» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4083753 | Всасывающий фильтр | 1 |
| 02 | 3036042 | Крышка | 1 |
| 03 | 4197727 | Уплотнительное кольцо | 1 |
| 04 | J901055 | Болт | 4 |
| 05 | A590910 | Пружинная шайба | 9 |
| 07 | 94-1404 | Угловой штуцер | 1 |
| 08 | 4190257 замена: 4275058 | Шланг | 1 |
| 08 | 4275058 | Шланг | 1 |
| 10 | 4042040 | Адаптер | 1 |
| 10A | U12547 | Уплотнительное кольцо | 1 |
| 11 | 4192099 | Адаптер | 1 |
| 12 | 9726188 | Коллектор | 1 |
| 13 | 94-2011 | Пробка | 1 |
| 14 | 4042031 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4157626 | Шланг | 1 |
| 16 | 4190267 | Тройник | 1 |
| 17 | 4190258 замена: 4275060 | Шланг | 1 |
| 17 | 4275060 | Шланг | 1 |
| 18 | 4037761 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 3036043 | Блок | 2 |
| 20 | 4200488 | Уплотнительное кольцо | 2 |
| 21 | M341060 | Болт с внутренним шестигранником | 4 |
| 22 | 4093624 | Пробка | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4200478 замена: 4275061 | Шланг | 1 |
| 23 | 4275061 | Шланг | 1 |
| 25 | 4193392 | Предохранительный клапан | 1 |
| 26 | J901070 | Болт | 2 |
| 27 | 4200487 | Уплотнительное кольцо | 1 |
| 28 | 4037761 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4108100 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 94-1501 | Угловой штуцер | 5 |
| 30 | 94-1501 | Угловой штуцер | 6 |
| 31 | 4055144 замена: 4275062 | Шланг | 2 |
| 31 | 4275062 | Шланг | 2 |
| 32 | 4112300 | Угловой штуцер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4156499 замена: 4275063 | Шланг | 2 |
| 33 | 4275063 | Шланг | 2 |
| 34 | 4092534 | Пробка | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4042030 | Адаптер | 3 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4156498 замена: 4275064 | Шланг | 1 |
| 36 | 4275064 | Шланг | 1 |
| 37 | 94-1301 | Адаптер | 2 |
| 38 | 9725877 | Трубка | 1 |
| 39 | 94-1702 | Адаптер | 1 |
| 40 | 4138227 | Хомут трубки | 1 |
| 41 | J901040 | Болт | 1 |
| 42 | 4192183 | Пластина | 1 |
| 43 | J901235 | Болт | 2 |
| 44 | A590912 | Пружинная шайба | 2 |
| 45 | 94-1302 | Адаптер | 2 |
| 47 | 4069766 замена: 4275065 | Шланг | 2 |
| 47 | 4275065 | Шланг | 2 |
| 48 | 4186268 | Угловой штуцер | 2 |
| 50 | 94-0630 | Угловой штуцер | 1 |
| 50 | 94-0630 | Угловой штуцер | 2 |
| 51 | 4190281 | Адаптер | 1 |
| 52 | 94-0660 | Тройник | 1 |
| 52 | 94-0660 | Тройник | 2 |
| 53 | 4024881 замена: 4275059 | Шланг | 1 |
| 53 | 4156499 | Шланг | 1 |
| 53 | 4275059 | Шланг | 1 |
| 54 | 4027940 | Адаптер | 1 |
| 54 | 4190281 | Адаптер | 1 |
| 100 | 9072705 | Трансмиссия (насос)<для детали см. сепар | 1 |
| 102 | 4188532 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4254689 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4254690 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4254693 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4254694 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4263568 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4269404 замена: 4295088 | Поршневой насос | 3 |
| 102 | 4274028 замена: 4295088 | Помп поршень | 3 |
| 102 | 4292741 | Насос: поршень | 3 |
| 102 | 4295088 замена: 4292741 | Насос: поршень | 3 |
| 103 | 4188531 замена: 4274209 | Поршневой насос | 1 |
| 103 | 4254691 замена: 4274209 | Поршневой насос | 1 |
| 103 | 4254692 замена: 4274209 | Поршневой насос | 1 |
| 103 | 4254695 замена: 4274209 | Поршневой насос | 1 |
| 103 | 4254696 замена: 4274029 | Поршневой насос | 1 |
| 103 | 4263569 замена: 4274029 | Поршневой насос | 1 |
| 103 | 4274029 замена: 4292742 | Помп поршень | 1 |
| 103 | 4292742 | Поршневой насос | 1 |
| 104 | J901660 | Болт | 32 |
| 105 | A590916 | Пружинная шайба | 32 |
| 106 | 4201822 | Шестерённый насос | 1 |
| 107 | M341025 | Болт с внутренним шестигранником | 2 |
| 108 | 4194382 | Переходник | 4 |
| 109 | 4506424 | Уплотнительное кольцо | 4 |
| 110 | 4184833 | Шаровой клапан | 4 |
| 111 | 94-2024 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
