Электрооборудование (проставка деталь) — HITACHI EX3500

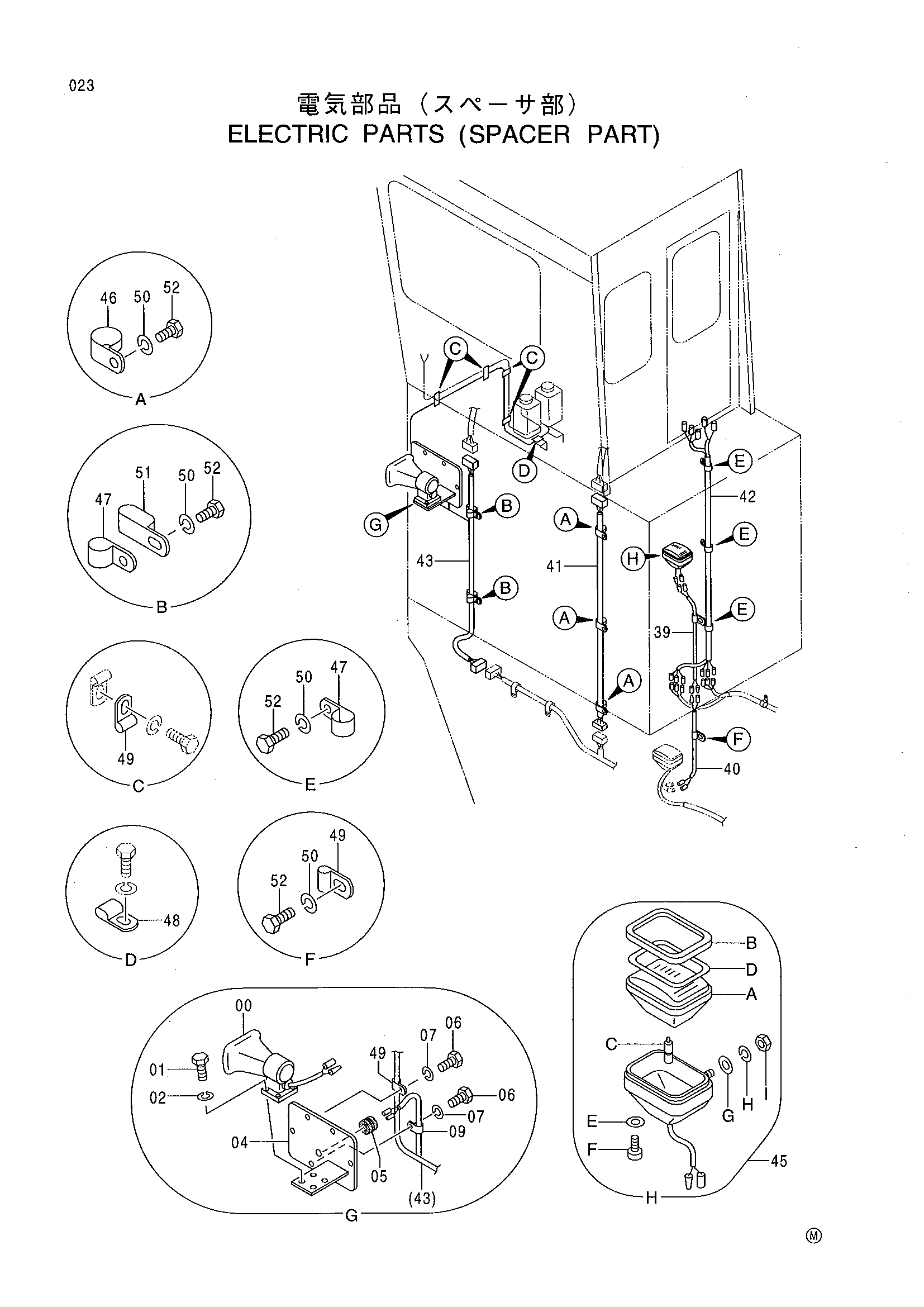

Заводская схема «Электрооборудование (проставка деталь)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4284432 | Звуковой сигнал | 1 |
| 01 | J900835 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 04 | 7025503 | Кронштейн | 1 |
| 05 | 4001000 | Резиновая втулка | 1 |
| 06 | J901020 | Болт | 6 |
| 07 | A590910 | Пружинная шайба | 6 |
| 09 | 4190271 | Зажим | 2 |
| 39 | 3078300 | Жгут проводов | 1 |
| 40 | 3078299 | Жгут проводов | 1 |
| 41 | 2040541 | Жгут проводов | 1 |
| 42 | 2040542 | Жгут проводов | 1 |
| 43 | 2040543 | Жгут проводов | 1 |
| 45 | 4336570 | Фара | 1 |
| 45A | 4326801 | Ленс блок | 1 |
| 45B | 4326802 | Рама | 1 |
| 45C | 4285648 | Лампа | 1 |
| 45D | 4326803 | Прокладка | 1 |
| 45E | 4307026 | Шайба | 1 |
| 45F | 4307027 | Винт | 1 |
| 45G | A590114 | Плоская шайба | 1 |
| 45H | A590914 | Пружинная шайба | 1 |
| 45I | J952014 | Гайка | 1 |
| 46 | 4190264 | Зажим | 3 |
| 47 | 4190263 | Зажим | 5 |
| 48 | 4205358 | Зажим | 1 |
| 49 | 4190261 | Зажим | 7 |
| 50 | A590910 | Пружинная шайба | 10 |
| 51 | 4190266 | Зажим | 2 |
| 52 | J901016 | Болт | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
