Кабина окно — HITACHI EX3500

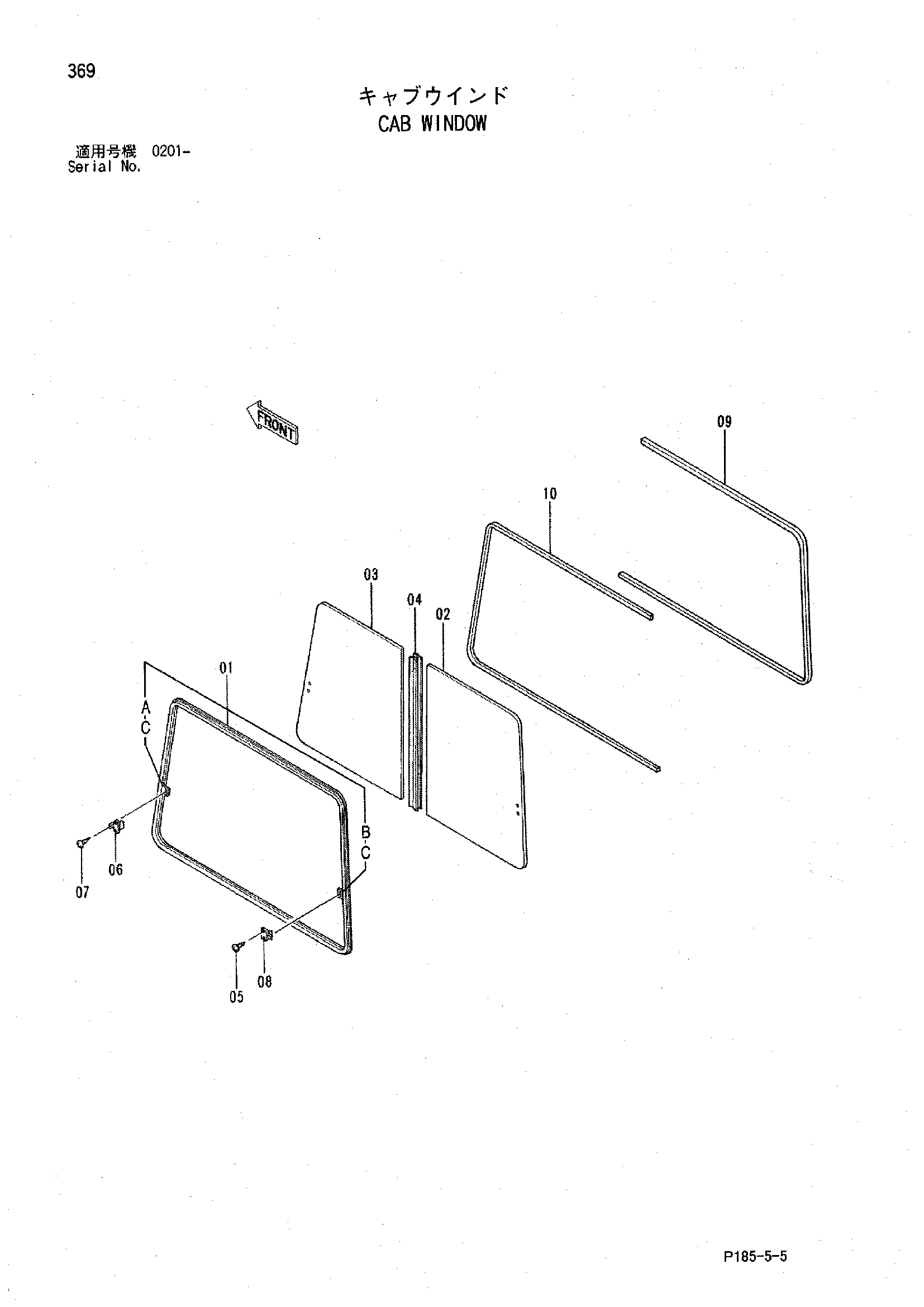

Заводская схема «Кабина окно» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287924 замена: 4353822 | Кабина окно | 1 | |
| 4353822 | Кабина окно | 1 | |
| 01 | 4287925 | Рамка окна | 1 |
| 01 | 4353849 | Рамка окна | 1 |
| 01A | 4388955 | Защёлка | 1 |
| 01B | 4388975 | Защёлка | 1 |
| 01C | 4388958 | Заклёпка | 4 |
| 02 | 4287926 | Стекло | 1 |
| 03 | 4287927 | Стекло | 1 |
| 04 | 4287928 | Веатхе стрип | 1 |
| 05 | J660414 | Винт | 2 |
| 06 | 4287929 | Замок | 1 |
| 07 | J660414 | Винт | 2 |
| 08 | 4287930 | Замок | 1 |
| 09 | 4287931 | Направляющая | 1 |
| 09 | 4353850 | Направляющая | 1 |
| 10 | 4287932 | Направляющая | 1 |
| 10 | 4353851 | Направляющая | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
