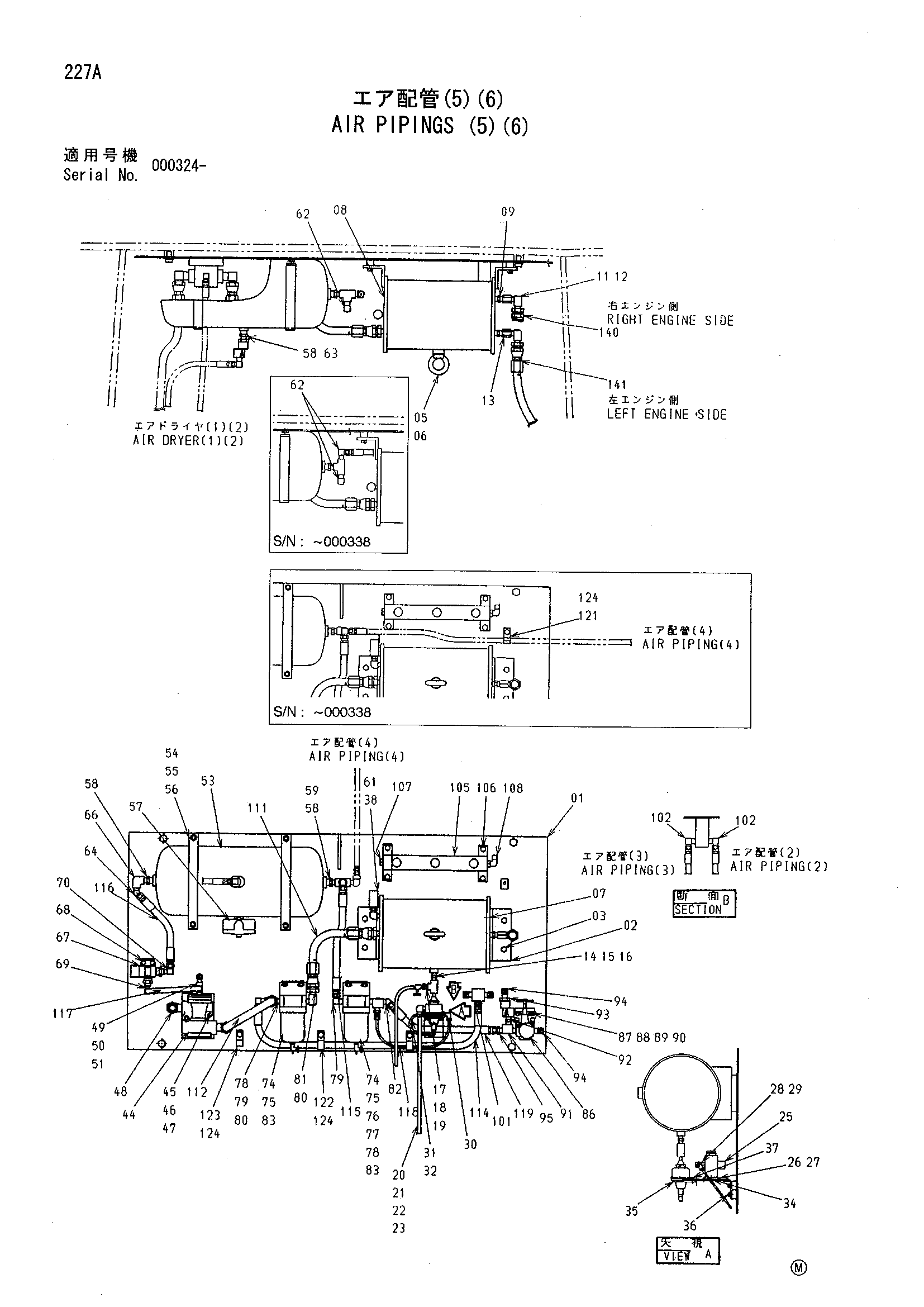

Воздушный трубопроводы (5)(6) — HITACHI EX3500

Заводская схема «Воздушный трубопроводы (5)(6)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7034353	Панель	1
02	8016127	Бак воздушный	1
03	J011025	Болт с шайбой	4
05	984219	Уплотнение шайба 20	1
06	4192017	Болт проушина	1
07	94-2022	Пробка	1
08	94-2023	Пробка	1
09	94-1702	Адаптер	2
11	94-0631	Угловой штуцер	2
12	4110876	Адаптер	3
13	94-0676	Разъём S	2
14	94-1701	Адаптер	1
15	94-0660	Тройник	1
16	4174330	Клапан	1
17	94-1600	Переходник	1
18	4088347	Клапан	1
19	4176968	Виниловый шланг	1
20	4055311	Ленточный зажим	1
21	94-0630	Угловой штуцер	1
22	4055650	Адаптер	1
23	4176969	Виниловый шланг	1
24	4502673	Угловой штуцер	1
25	4095354	Электромагнитный клапан	1
26	M430508	Винт	4
27	A590905	Пружинная шайба	4
28	94-0646	Угловой штуцер	1
29	4015427	Адаптер	1
30	992312	Трубка разъём	1
31	992313	Разъём	1
32	4170023	Трубка	1
34	4334064	Кронштейн	1
35	4177669	Кронштейн	1
36	J020820	Болт с шайбой	2
37	J020614	Болт с шайбой	2
38	94-0630	Угловой штуцер	1
44	4399572	Клапан(воздушный трубопроводы)	1
45	J900880	Болт	2
46	A590908	Пружинная шайба	2
47	A590108	Плоская шайба	2
48	94-1404	Угловой штуцер	2
49	4303781	Тройник	1
50	94-1401	Угловой штуцер	1
51	94-1301	Адаптер	1
53	4504228	Бак воздушный	1
54	4504232	Хомут	2
55	J950012	Гайка	4
56	A590912	Пружинная шайба	4
57	969205	Клапан	1
58	94-1902	Адаптер	3
59	94-0661	Тройник	1
60	94-1601	Переходник	1
61	986952	Клапан защитный	1
62	94-1402	Угловой штуцер	2
62	94-1402	Угловой штуцер	1
63	986953	Обратный клапан	1
64	94-1502	Угловой штуцер	1
66	94-0616	Угловой штуцер	1
67	4399603	Регулятор	1
68	J010814	Болт с шайбой	2
69	94-1401	Угловой штуцер	1
70	4223386	Угловой штуцер	1
71	94-1402	Угловой штуцер	1
74	4158200	Фильтр воздушный	2
75	J020614	Болт с шайбой	4
76	94-1601	Переходник	1
77	992313	Разъём	1
78	4303782	Тройник	2
79	94-1402	Угловой штуцер	2
80	4110876	Адаптер	2
81	94-0631	Угловой штуцер	1
82	94-1502	Угловой штуцер	1
83	4198244	Виниловый шланг	2
86	4198244	Регулятор воздушный	1
87	J900620	Болт	2
88	A590906	Пружинная шайба	2
89	A590106	Плоская шайба	2
90	M500605	Гайка	2
91	4303782	Тройник	1
92	94-1702	Адаптер	1
93	986953	Обратный клапан	1
94	4119002	Угловой штуцер	2
95	94-1302	Адаптер	1
101	94-1302	Адаптер	1
102	4119002	Угловой штуцер	2
105	8038506	Блок	1
106	J011030	Болт с шайбой	4
107	4092534	Пробка	1
108	4037761	Угловой штуцер	1
111	4399871	Воздушный шланг	1
112	4399872	Воздушный шланг	1
114	4116048	Шланг	1
115	4151549	Шланг	1
116	4157965	Шланг	1
117	4157945	Шланг	1
118	4192696	Трубка	1
119	4055285	Шланг	1
121	4190273	Зажим	1
122	4192035	Зажим	2
123	4190292	Зажим	1
124	J011016	Болт с шайбой	4
124	J011016	Болт с шайбой	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
