Воздушный осушитель (1) — HITACHI EX3500

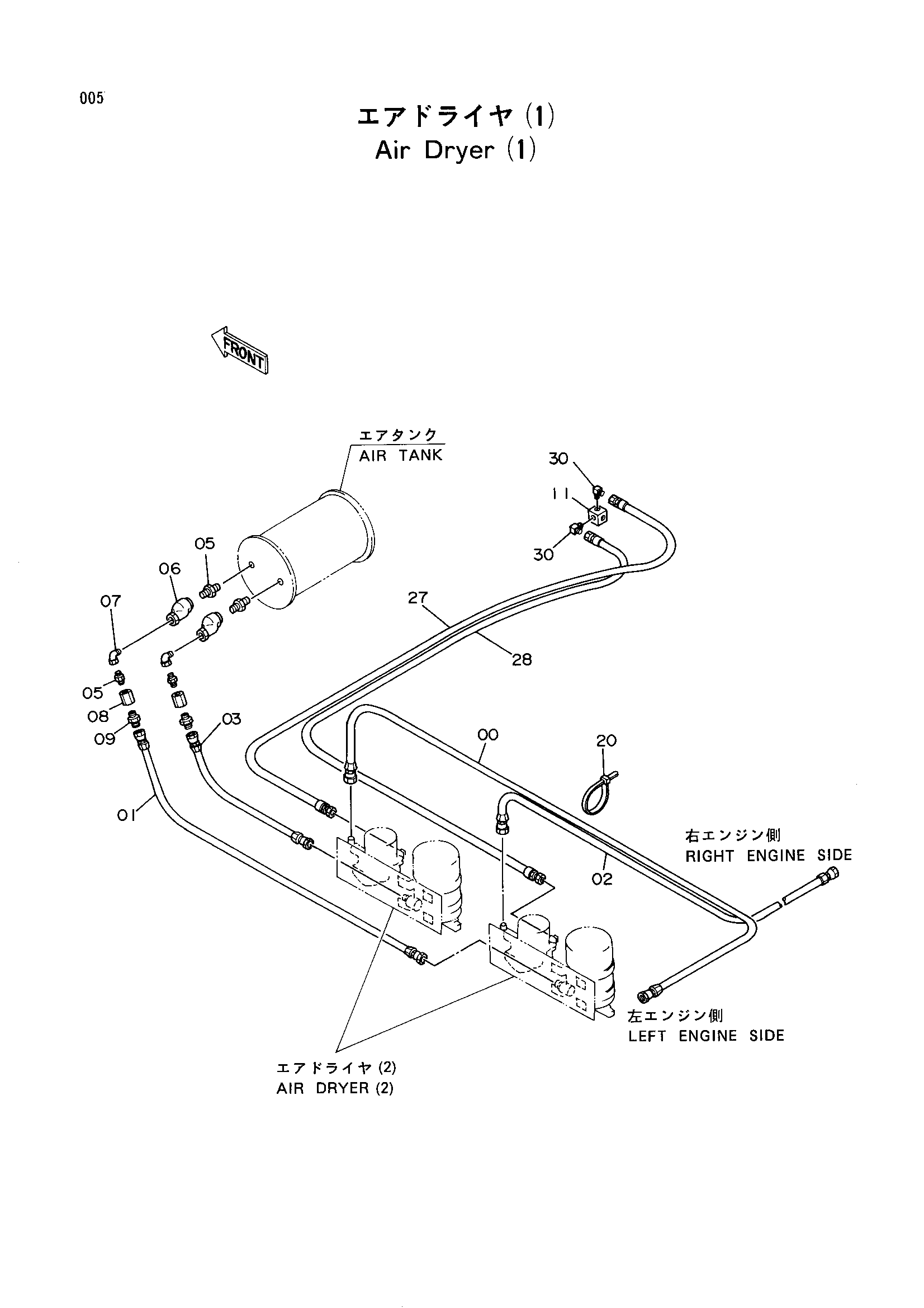

Заводская схема «Воздушный осушитель (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4286629 | Воздушный шланг | 1 |
| 01 | 4286627 | Воздушный шланг | 1 |
| 02 | 4286630 | Воздушный шланг | 1 |
| 03 | 4286628 | Воздушный шланг | 1 |
| 05 | 94-1702 | Адаптер | 4 |
| 06 | 986953 | Обратный клапан | 2 |
| 07 | 94-0631 | Угловой штуцер | 2 |
| 08 | 94-0689 | Переходник | 2 |
| 09 | 94-1304 | Адаптер | 2 |
| 11 | 4286031 | Блок | 1 |
| 20 | 4055312 | Ленточный зажим | 10 |
| 27 | 4157963 | Шланг | 1 |
| 28 | 4267281 | Шланг | 1 |
| 30 | 94-1401 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
