Пилотный трубопроводы (1) — HITACHI EX3500

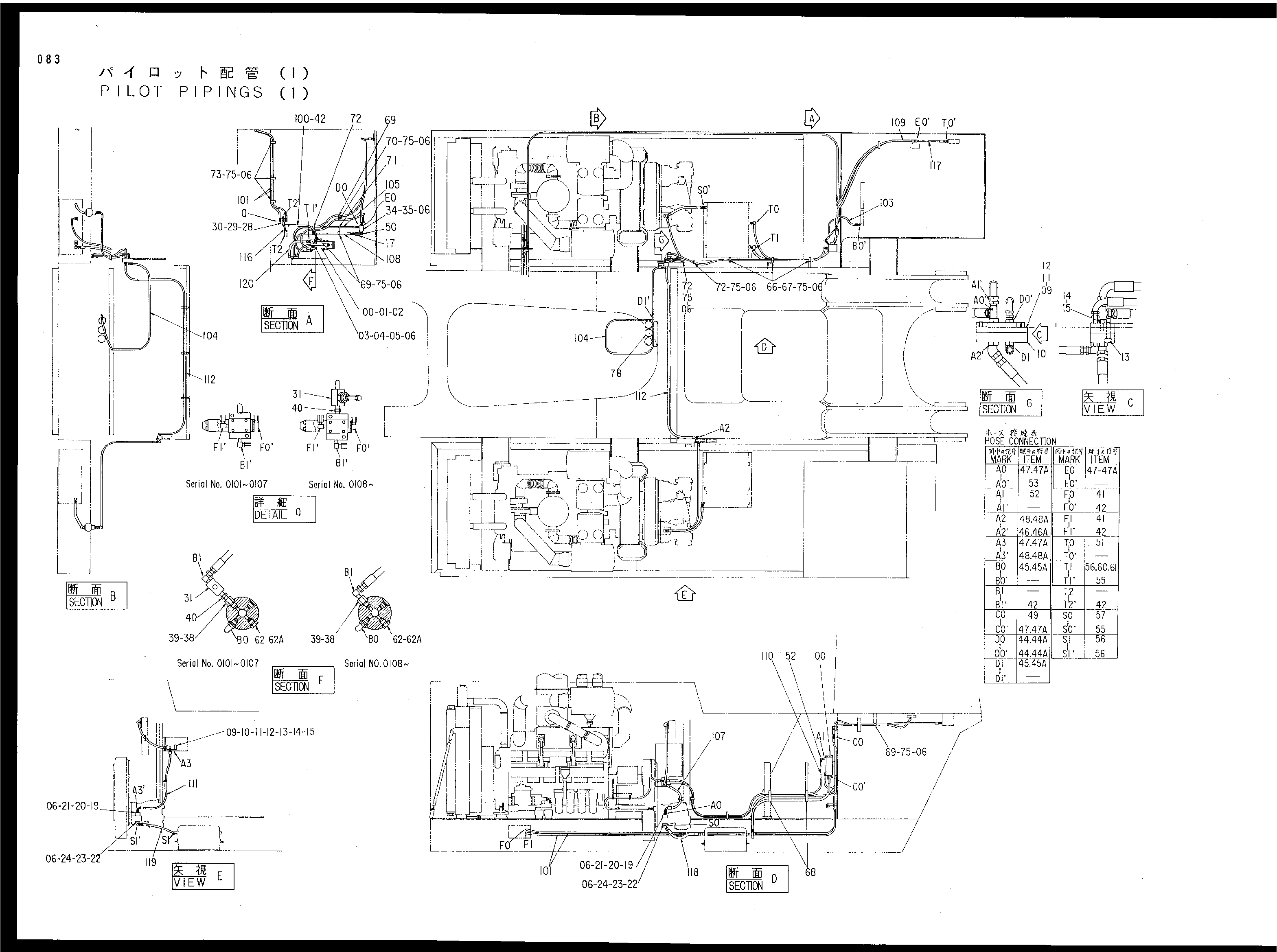

Заводская схема «Пилотный трубопроводы (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9079321	Фильтр (пилотный)<для детали см. отдельный	1
01	J901220	Болт	4
02	A590912	Пружинная шайба	4
03	4187551	Предохранительный клапан	1
04	954493	Уплотнительное кольцо	1
05	J901075	Болт	2
06	A590910	Пружинная шайба	37
09	3036622	Коллектор	2
10	3036623	Коллектор	2
11	4506428	Уплотнительное кольцо	2
12	4509180	Уплотнительное кольцо	4
13	M341250	Болт	8
14	J900825	Болт	4
15	A590908	Пружинная шайба	4
17	4163091	Обратный клапан	1
19	3036620	Коллектор	2
20	A811025	Уплотнительное кольцо	2
21	19H1733	Болт	8
22	4119009	Фланец	2
23	A811035	Уплотнительное кольцо	2
24	19H2545	Болт	8
28	4187561	Электромагнитный клапан	1
29	3023458	Блок	1
30	M341045	Болт с внутренним шестигранником	2
31	4155430	Запорный клапан	1
34	3038581	Коллектор	1
35	J901022	Болт	2
38	4129940	Пробка	1
39	4509180	Уплотнительное кольцо	1
40	94-1701	Адаптер	1
41	94-1301	Адаптер	2
42	94-1401	Угловой штуцер	5
44	4042031	Адаптер	2
44A	4509180	Уплотнительное кольцо	1
45	4037761	Угловой штуцер	2
45A	4509180	Уплотнительное кольцо	1
46	4042032	Адаптер	1
46	4081336	Угловой штуцер	1
46A	4506418	Уплотнительное кольцо	1
47	4042032	Адаптер	4
47A	4506418	Уплотнительное кольцо	1
48	4037760	Угловой штуцер	2
48A	4506418	Уплотнительное кольцо	1
49	94-1303	Адаптер	1
50	4174587	Угловой штуцер	1
51	94-1403	Угловой штуцер	1
52	4065118	Угловой штуцер	1
53	4193831	Тройник	1
55	94-1304	Адаптер	2
56	94-1404	Угловой штуцер	3
57	94-1504	Угловой штуцер	1
60	J70486	Тройник	1
61	J70786	Адаптер	1
62	4092534	Пробка	1
62A	4509180	Уплотнительное кольцо	1
66	4089557	Хомут	3
67	4187112	Хомут	3
68	4190291	Зажим	2
69	4192035	Зажим	6
70	4190277	Зажим	1
71	4190266	Зажим	1
72	4193816	Зажим	3
73	4190282	Зажим	3
75	J901016	Болт	17
77	4055312	Зажим	30
78	4200387	Гидроаккумулятор	3
100	4158042	Шланг	1
101	4197719	Шланг	2
103	4054367	Шланг	1
104	4203190	Шланг	1
105	4208461	Шланг	1
107	4203192	Шланг	1
108	4203193	Шланг	1
109	4203194	Шланг	1
110	4219321	Шланг	1
111	4203196	Шланг	1
112	4203197	Шланг	1
116	4024880 замена: 4069766	Шланг	1
116	4069766	Шланг	1
117	4097022	Шланг	1
118	4158016	Шланг	1
119	4022181	Шланг	1
120	4055195	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
