Высокая кабина детали — HITACHI EX3500

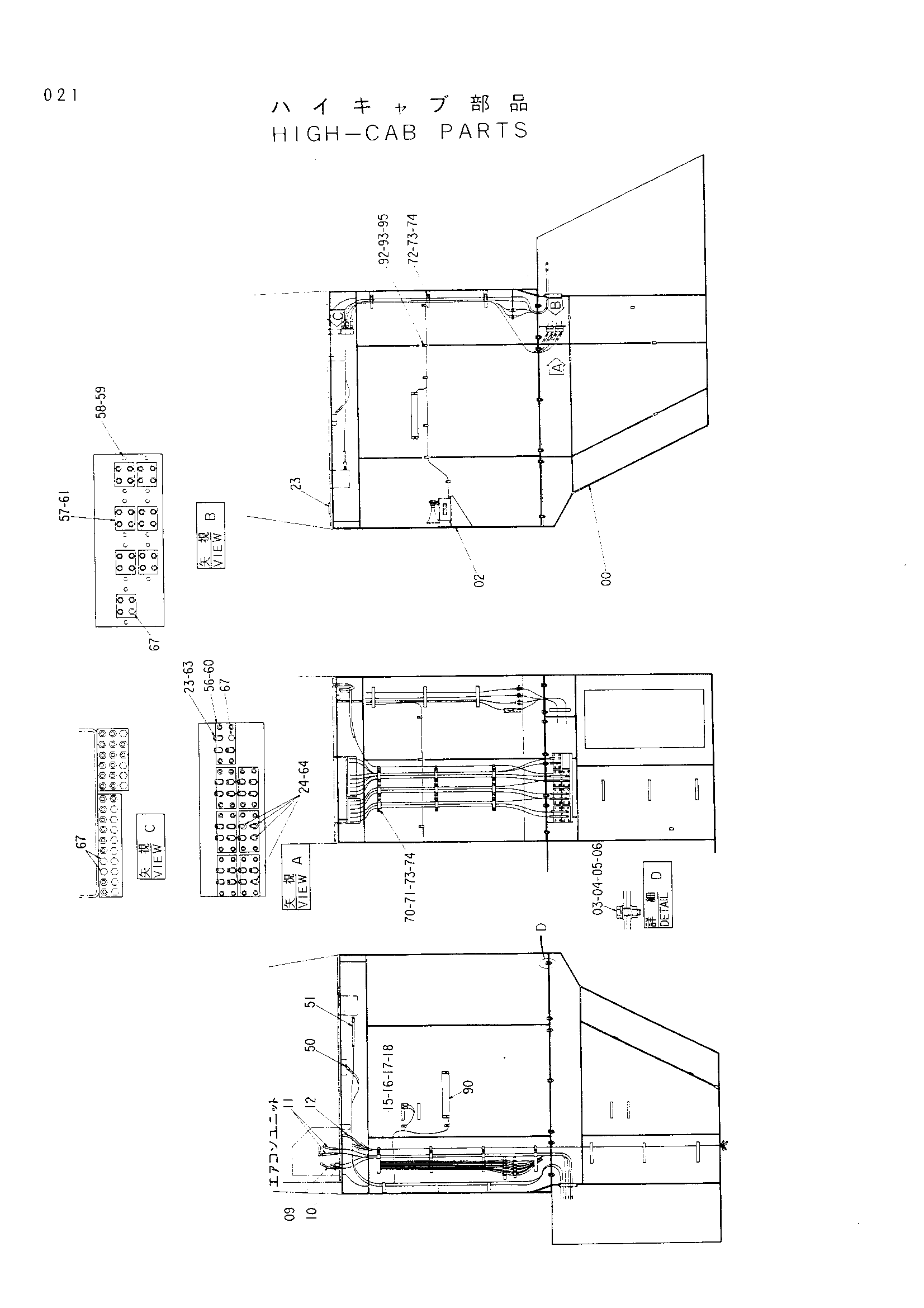

Заводская схема «Высокая кабина детали» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002496 | Платформа | 1 |
| 02 | 5002509 | Проставка | 1 |
| 03 | J901240 | Болт | 30 |
| 04 | 4086891 | Шайба | 60 |
| 05 | A590912 | Пружинная шайба | 30 |
| 06 | M660012 | U-образная гайка | 30 |
| 09 | 4246907 | Шланг радиатора | 1 |
| 10 | 4246908 | Шланг радиатора | 1 |
| 11 | 4246909 | Резиновый шланг | 2 |
| 12 | 4246910 | Шланг винил | 4 |
| 15 | 4190291 | Зажим | 4 |
| 16 | 4190264 | Зажим | 4 |
| 17 | J901016 | Болт | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
| 23 | 4248735 | Пластина | 1 |
| 25 | 4222311 | Пробка | 1 |
| 26 | 4222310 | Пробка | 1 |
| 50 | 4069383 | Шланг | 1 |
| 51 | 4246339 | Шланг | 1 |
| 53 | 4151833 | Шланг | 23 |
| 54 | 4022172 | Шланг | 4 |
| 56 | 3036446 | Коллектор | 7 |
| 57 | 3036448 | Коллектор | 7 |
| 58 | J900830 | Болт | 14 |
| 59 | A590908 | Пружинная шайба | 14 |
| 60 | M341250 | Болт с внутренним шестигранником | 28 |
| 61 | 4509180 | Уплотнительное кольцо | 28 |
| 63 | 4095133 | Угловой штуцер | 23 |
| 64 | 4173014 | Угловой штуцер | 4 |
| 65 | 4042031 | Адаптер | 23 |
| 66 | 4180350 | Адаптер | 4 |
| 67 | 4092534 | Пробка | 2 |
| 70 | 4089557 | Хомут | 9 |
| 71 | 4187112 | Хомут | 9 |
| 72 | 4190282 | Зажим | 3 |
| 73 | J901016 | Болт | 21 |
| 74 | A590910 | Пружинная шайба | 21 |
| 76 | 4055312 | Ленточный зажим | 20 |
| 90 | 4234929 | Плафон кабины | 2 |
| 92 | J901016 | Болт | 36 |
| 93 | A590910 | Пружинная шайба | 36 |
| 95 | 4190261 | Зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
