Двигатель — HITACHI EX3500

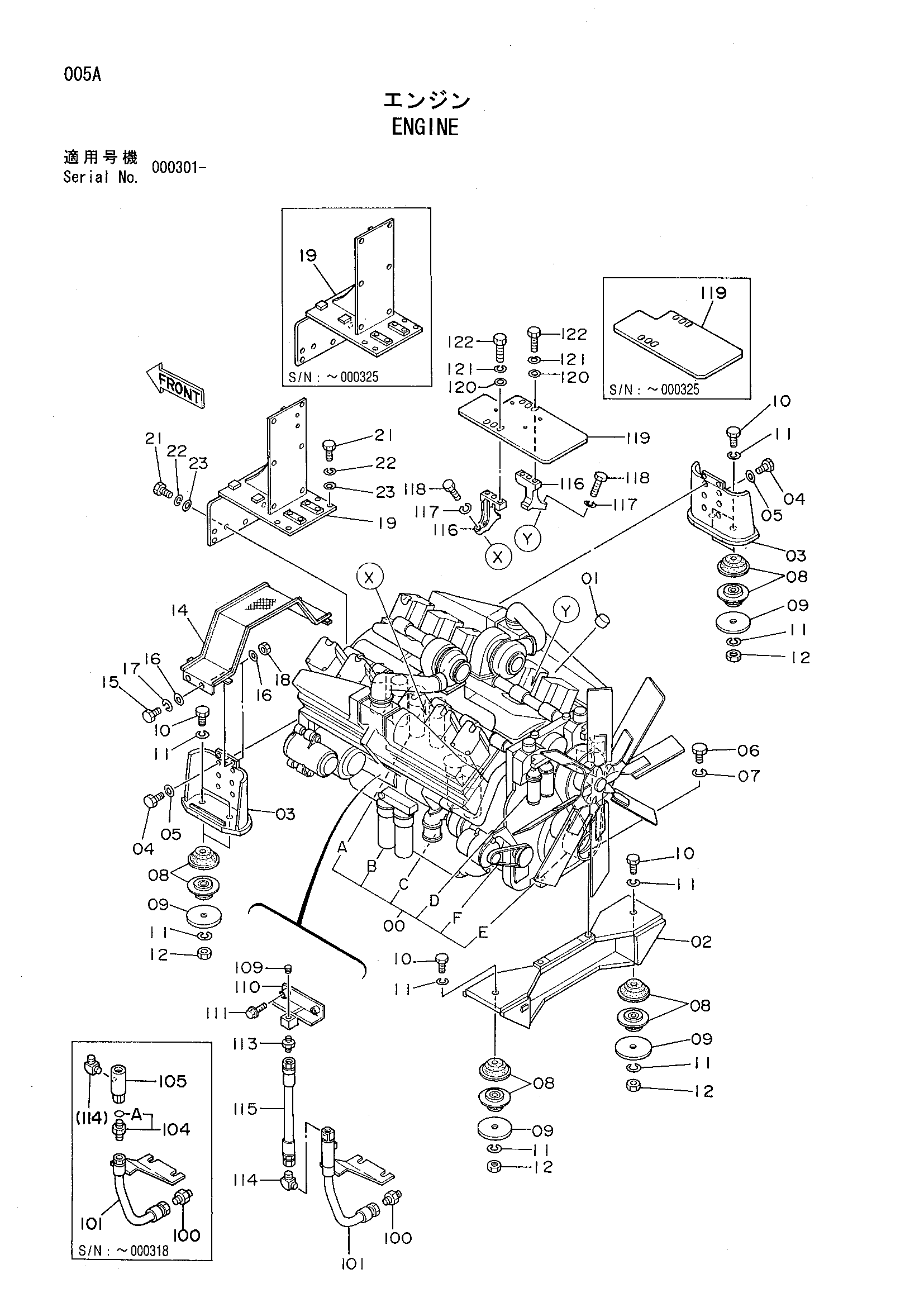

Заводская схема «Двигатель» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4371938 замена: 4422820	Двигатель	1
00	4422820	Двигатель	1
00A	4085913	Фильтрующий элемент	4
00B	4204048	Фильтрующий элемент	2
00C	4202934	Фильтрующий элемент	2
00D	4299640	Фильтрующий элемент	4
00E	4207596	Велт вентилятор	1
00F	4294570	Велт	1
01	4188676	Колпачок	1
02	7016764	Кронштейн	1
03	7026779	Кронштейн	2
04	J912765	Болт	12
05	4085857	Шайба	12
06	4184899	Болт	2
07	J21386	Пружинная шайба	2
08	4350380	Амортизатор	12
09	4184234	Пластина	6
10	J833318	Болт	6
11	4083438	Шайба	12
12	M663033	U-образная гайка	6
14	7016839	Ступень	1
15	J901035	Болт	4
16	J217083	Шайба	8
17	A590910	Пружинная шайба	4
18	J950010	Гайка	4
19	6015992 замена: 6017556	Кронштейн	1
19	6017556	Кронштейн	1
21	19H1821	Болт	8
22	J219167	Пружинная шайба	8
23	449490	Шайба	8
100	4196587	Адаптер	1
101	8066501 замена: 7033922	Трубка	1
101	7033922	Трубка	1
104	4042032	Адаптер	1
104A	4506418	Уплотнительное кольцо	1
105	9741127	Трубка	1
109	4192643	Сапун	1
110	8037269	Блок	1
111	4196831	Болт	2
113	94-1301	Адаптер	1
114	4196225	Угловой штуцер	1
115	4149521	Шланг	1
116	2037534	Кронштейн	2
117	J219084	Пружинная шайба	4
118	19H1777	Болт	4
119	3068781 замена: 8073078	Крышка	1
119	8073078	Крышка	1
120	J217083	Шайба	6
121	A590910	Пружинная шайба	6
122	J901025	Болт	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
