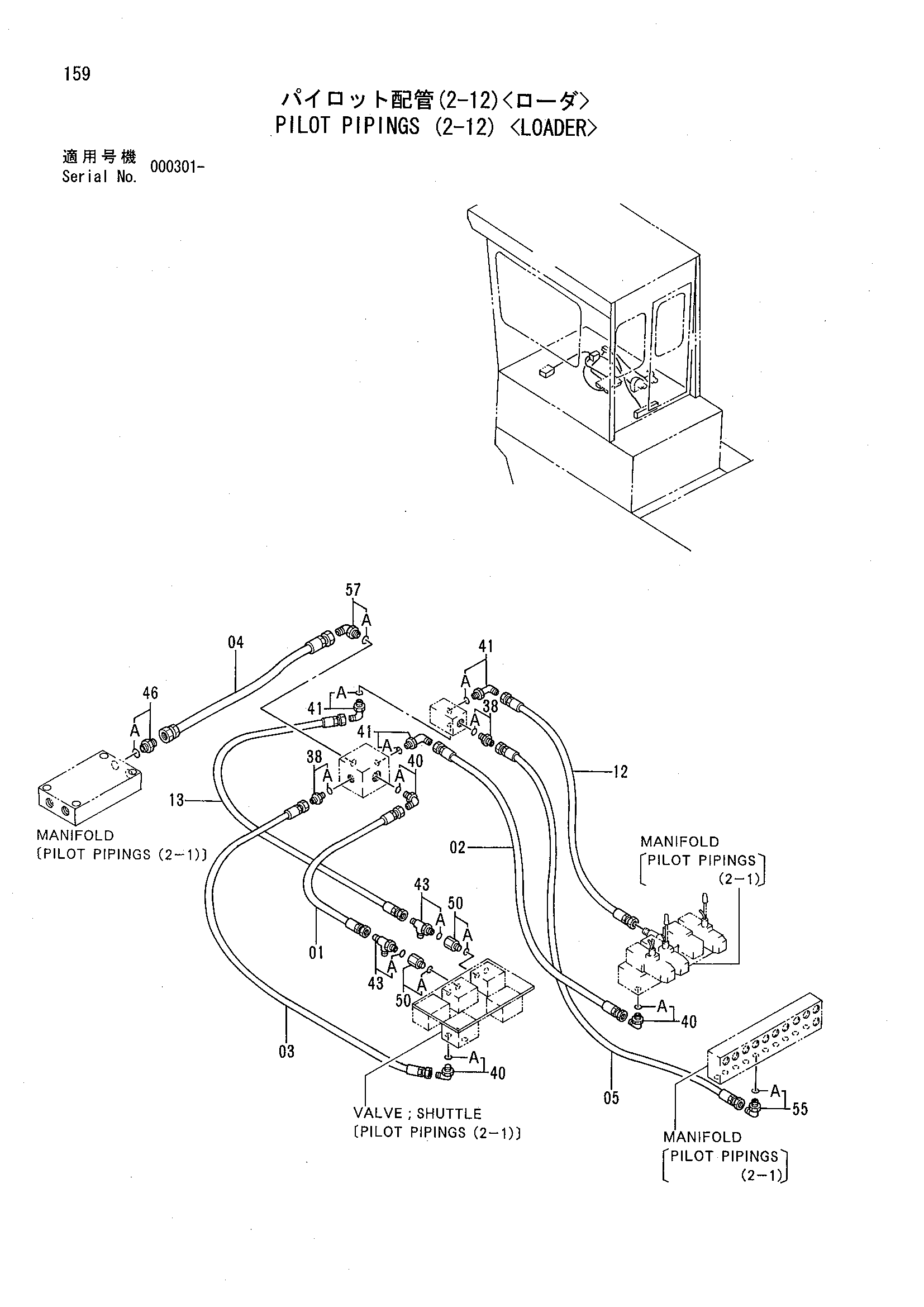

Пилотный трубопроводы (2-12) <погрузчик> — HITACHI EX3500
Заводская схема «Пилотный трубопроводы (2-12) <погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055144 | Шланг | 1 |
| 02 | 4098516 | Шланг | 1 |
| 03 | 4157601 | Шланг | 1 |
| 04 | 4136912 | Шланг | 1 |
| 05 | 4022548 | Шланг | 1 |
| 12 | 4158042 | Шланг | 1 |
| 13 | 4055174 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 3 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4173021 | Угловой штуцер | 3 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4042031 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 4169594 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4094319 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
