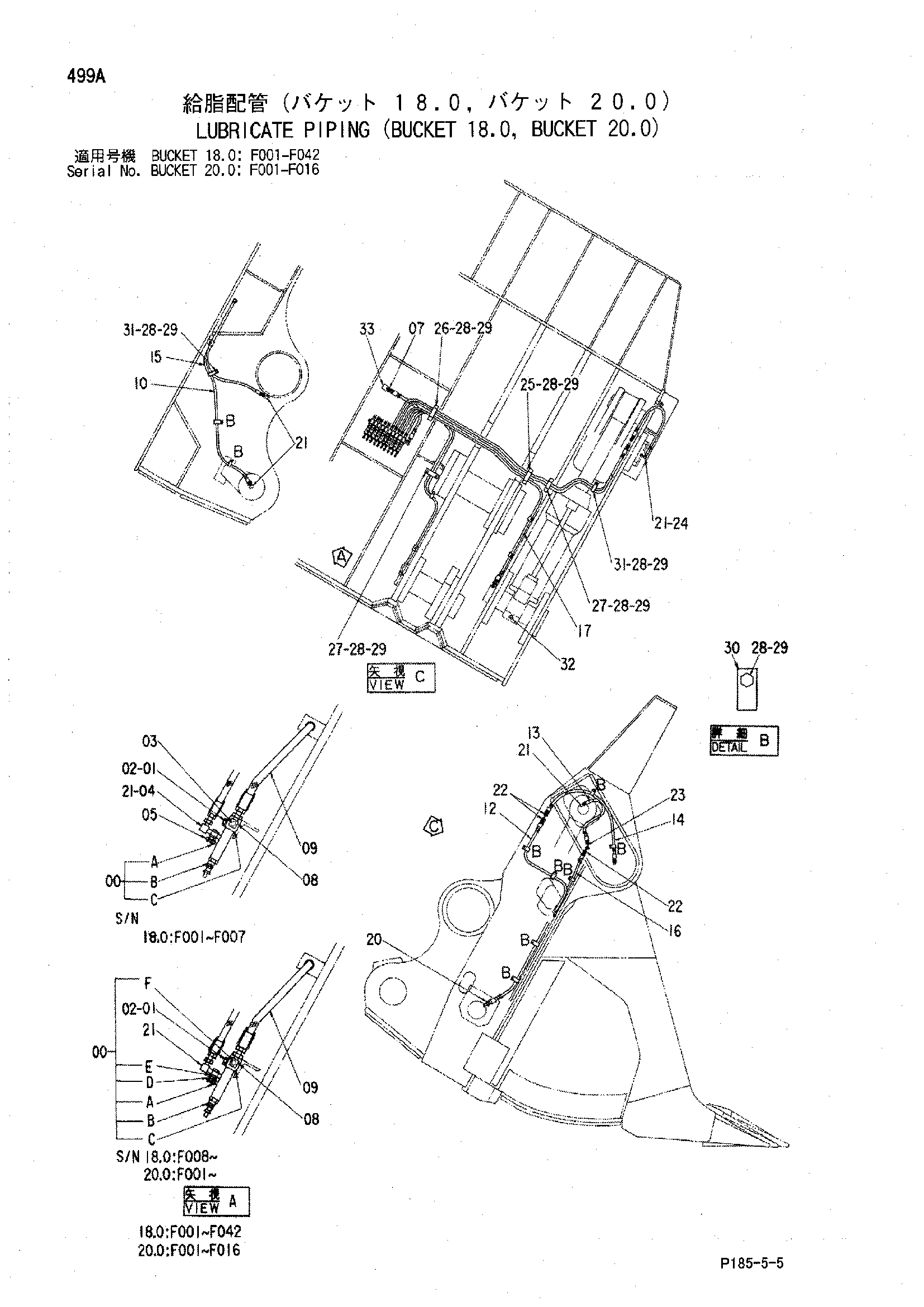

Трубопроводы системы смазки (ковш 18.0, ковш 20.0) — HITACHI EX3500
Заводская схема «Трубопроводы системы смазки (ковш 18.0, ковш 20.0)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191935 замена: 4253248 | Клапан | 1 |
| 00 | 4253248 | Клапан | 1 |
| 00A | 4191349 | Адаптер | 10 |
| 00B | 4182051 | Клапан | 10 |
| 00C | 4182048 | Коллектор | 1 |
| 00D | J75481 | Штуцер | 10 |
| 00E | 4253567 | Адаптер | 10 |
| 00F | 94-2012 | Пробка | 1 |
| 01 | J900845 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | 94-2012 | Пробка | 1 |
| 04 | 4177580 замена: 4253567 | Адаптер | 10 |
| 05 | J75481 | Штуцер | 10 |
| 07 | 94-1302 | Адаптер | 1 |
| 08 | 94-1402 | Угловой штуцер | 1 |
| 09 | 4190290 | Шланг | 1 |
| 10 | 4210304 | Шланг | 2 |
| 12 | 4192039 | Шланг | 2 |
| 13 | 4203152 | Шланг | 2 |
| 14 | 4192037 | Шланг | 2 |
| 15 | 4203153 | Шланг | 2 |
| 16 | 4203154 | Шланг | 2 |
| 17 | 4203154 | Шланг | 2 |
| 20 | 94-1301 | Адаптер | 2 |
| 21 | 94-1401 | Угловой штуцер | 18 |
| 22 | 4042030 | Адаптер | 6 |
| 23 | 4108100 | Угловой штуцер | 2 |
| 24 | 4015427 | Адаптер | 2 |
| 25 | 4201151 | Хомут | 2 |
| 26 | 4192406 | Хомут | 2 |
| 27 | 4192407 | Хомут | 4 |
| 28 | J901016 | Болт | 38 |
| 29 | A590910 | Пружинная шайба | 38 |
| 30 | 4190263 | Зажим | 18 |
| 31 | 4192034 | Зажим | 4 |
| 32 | 94-2011 | Пробка | 2 |
| 33 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
