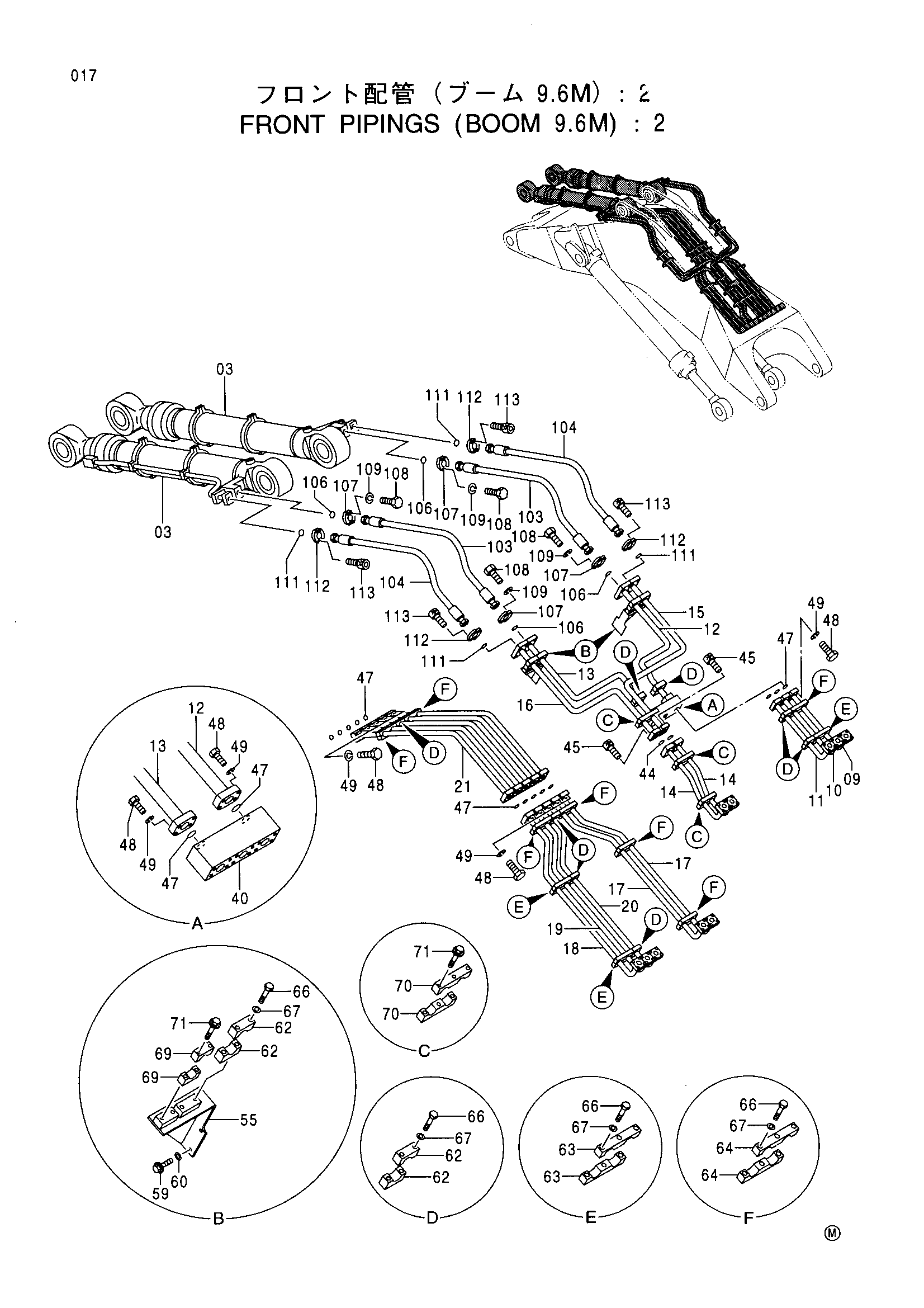

Передний трубопроводы (стрела 9.6M): 2 — HITACHI EX3500

Заводская схема «Передний трубопроводы (стрела 9.6M): 2» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4397109	Гидроцилиндр рукояти	2
09	8069180	Трубка	1
10	8069155	Трубка	1
11	8069154	Трубка	1
12	8071848	Трубка	1
13	8071851	Трубка	1
14	8071835	Трубка	2
15	8071844	Трубка	1
16	8071846	Трубка	1
17	8069152	Трубка	2
18	8069153	Трубка	1
19	8069178	Трубка	1
20	8069179	Трубка	1
21	8071860	Трубка	5
40	4226931	Коллектор	1
44	4510169	Уплотнительное кольцо	2
45	M341650	Болт с внутренним шестигранником	8
47	4510170	Уплотнительное кольцо	15
48	J932070	Болт	60
49	A590920	Пружинная шайба	60
55	8071913	Кронштейн	2
59	J011250	Болт с шайбой	8
60	J222012	Шайба	8
62	4357265	Хомут трубки	20
63	4357286	Хомут трубки	6
64	4362366	Хомут трубки	14
66	J901403	Болт	50
67	A590914	Пружинная шайба	50
69	4342723	Хомут трубки	4
70	4362367	Хомут трубки	6
71	J011200	Болт с шайбой	13
103	4325452	Шланг	2
104	4347836	Шланг	2
106	4510170	Уплотнительное кольцо	4
107	4169565	Разъёмный фланец	8
108	J932070	Болт	16
109	A590920	Пружинная шайба	16
111	4510169	Уплотнительное кольцо	4
112	4075854	Разъёмный фланец	8
113	M341650	Болт с внутренним шестигранником	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
