Рама — HITACHI EX3500

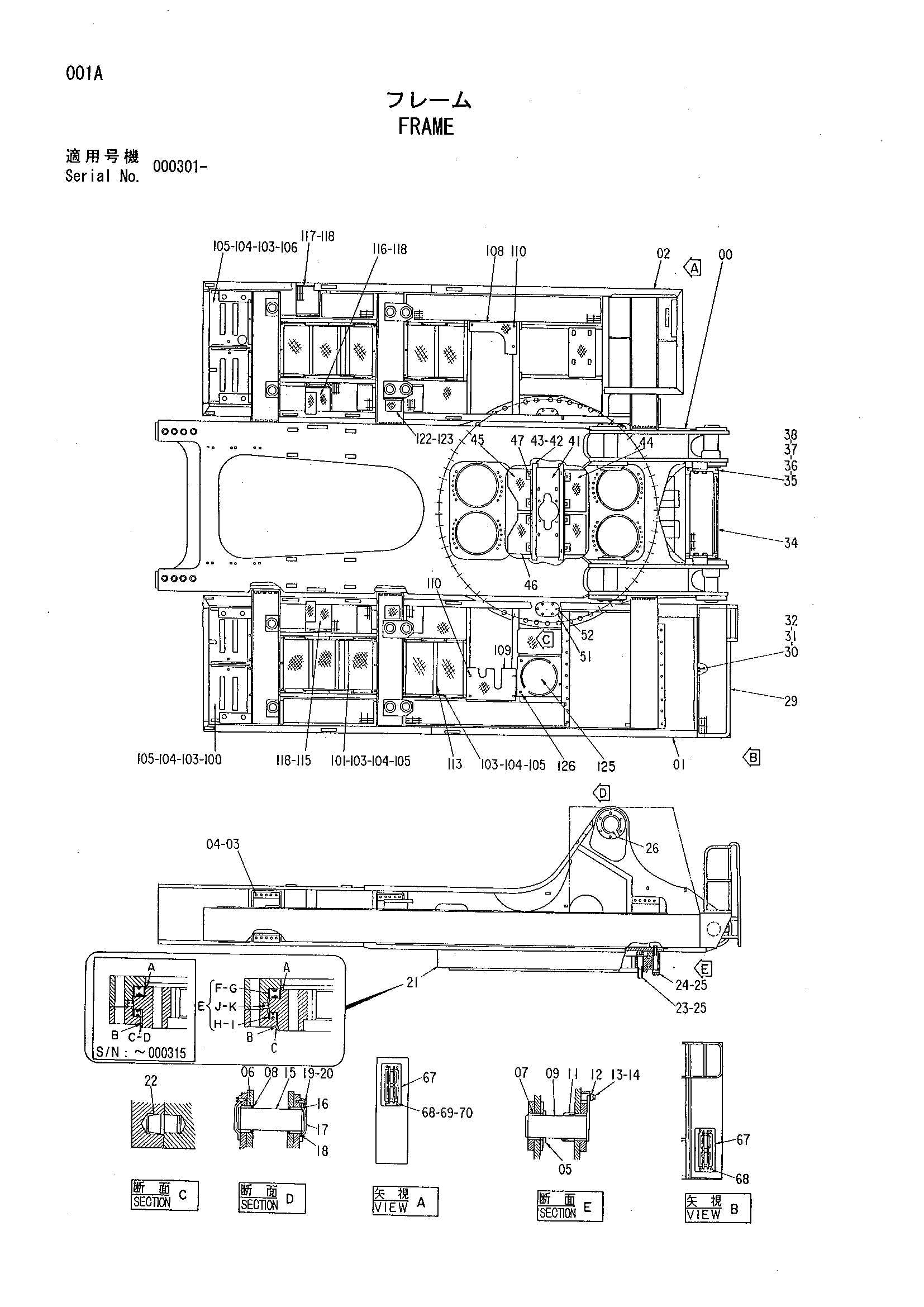

Заводская схема «Рама» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001951	Рама основной	1
01	5001930	Платформа	1
02	5001931	Платформа	1
03	J833300	Болт	60
04	4083438	Шайба	60
05	4330395	Проставка	2
06	4201150	Втулка	4
07	4193447	Втулка	4
08	4194029	Пылезащитное уплотнение	4
09	8036660	Палец	2
11	4194054	Проставка	2
12	9726721	Пластина	2
13	J912455	Болт	4
14	A590924	Пружинная шайба	4
15	3036471	Палец	2
16	4194038	Пластина	2
17	3036470	Крышка	4
18	A811300	Уплотнительное кольцо	4
19	J912055	Болт	24
20	A590920	Пружинная шайба	24
21	4304817	Подшипник. свингкиркл	1
21A	4342199	Уплотнение	1
21B	4342200	Уплотнение	1
21C	4342201 замена: 4444198	Провод	4
21C	4444198	Лента	1
21D	4342202	Концевой шток	4
21E	4442069	Ролик	1
22	4185488	Установочный штифт	2
23	4303819	Болт	60
24	4317616	Болт	60
25	4187302	Шайба	120
26	94-2022	Пробка	2
29	6007973	Ступень	1
30	J901230	Болт	6
31	4086891	Шайба	6
32	A590912	Пружинная шайба	6
34	7017193	Ступень	1
35	J901240	Болт	4
36	A590112	Шайба	8
37	A590912	Пружинная шайба	4
38	J950012	Гайка	4
41	7016938	Опора	1
42	J912000	Болт	4
43	A590920	Пружинная шайба	4
44	7016937	Ступень	2
45	7016935	Ступень	1
46	7016936	Ступень	1
47	J011230	Болт с шайбой	8
51	4193705	Крышка	2
52	J011020	Болт с шайбой	12
67	7016686	Защитный кожух	2
68	J021025	Болт с шайбой	8
100	3036427	Крышка RD	3
101	8057317	Крышка	2
103	J901225	Болт	72
104	449490	Шайба	72
105	A590912	Пружинная шайба	72
106	3036427	Крышка	1
108	4193718	Крышка	1
109	4193719	Крышка	1
110	J021225	Болт с шайбой	7
113	8062432	Крышка	2
115	7017390	Ступень	1
116	7017391	Ступень	1
117	7017392	Ступень	1
118	J021225	Болт с шайбой	12
122	8038579	Ступень	2
123	J011230	Болт с шайбой	4
125	7025376	Опора	1
126	J031030	Болт с шайбой	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
