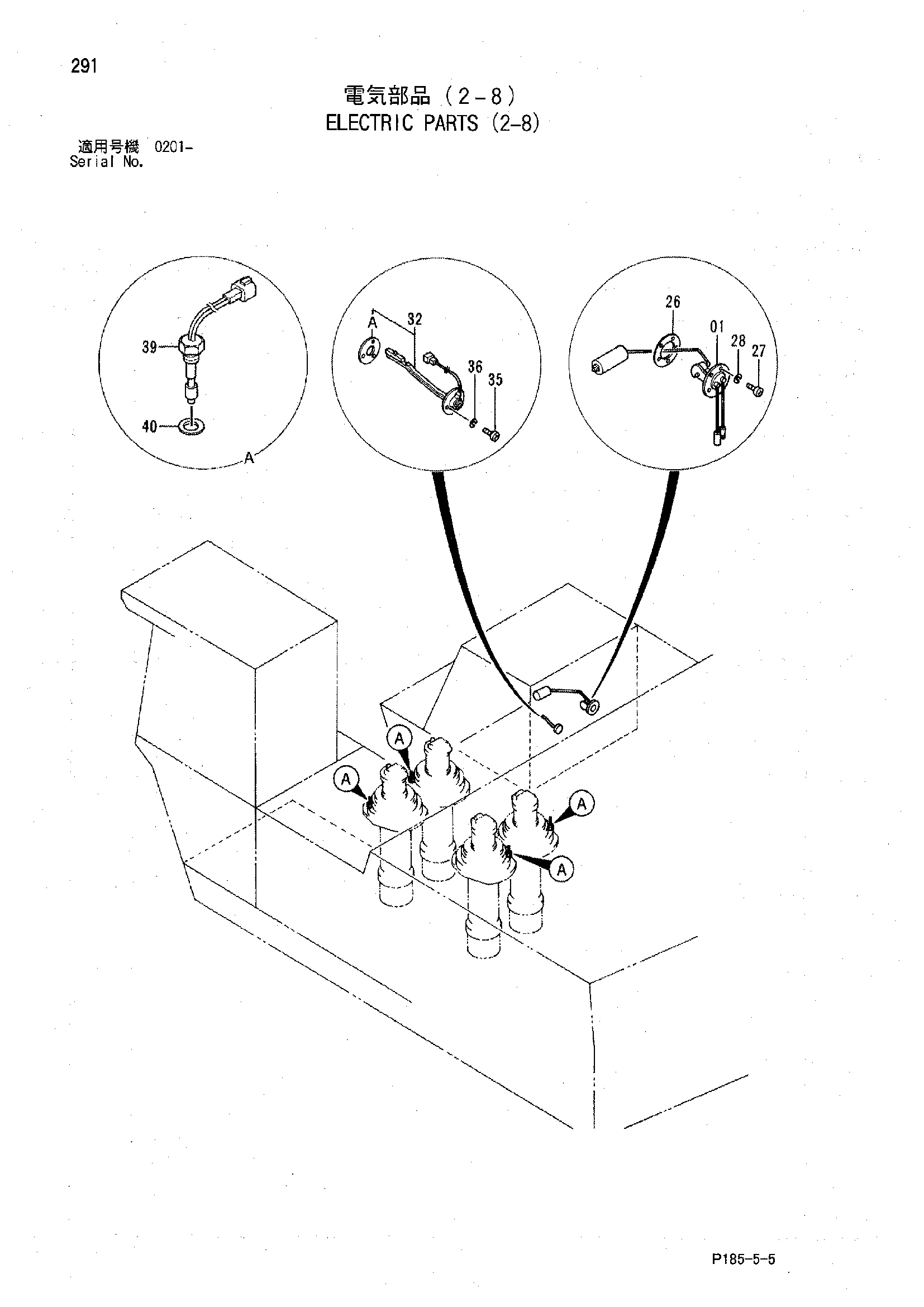

Электрооборудование (2-8) — HITACHI EX3500
Заводская схема «Электрооборудование (2-8)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192881 | Поплавок | 1 |
| 26 | 4504289 | Манжета | 1 |
| 27 | M430510 | Винт | 5 |
| 28 | A590905 | Пружинная шайба | 5 |
| 32 | 4129941 | Выключатель уровень | 1 |
| 32 | 4314752 | Выключатель уровень | 1 |
| 32A | 4141171 | Уплотнительное кольцо | 1 |
| 35 | M430513 | Винт | 3 |
| 36 | A590905 | Пружинная шайба | 3 |
| 39 | 4191728 | Выключатель уровень | 4 |
| 39 | 4270206 | Выключатель уровень | 4 |
| 40 | A890022 | Манжета | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
