Ковш 15.0 — HITACHI EX3500

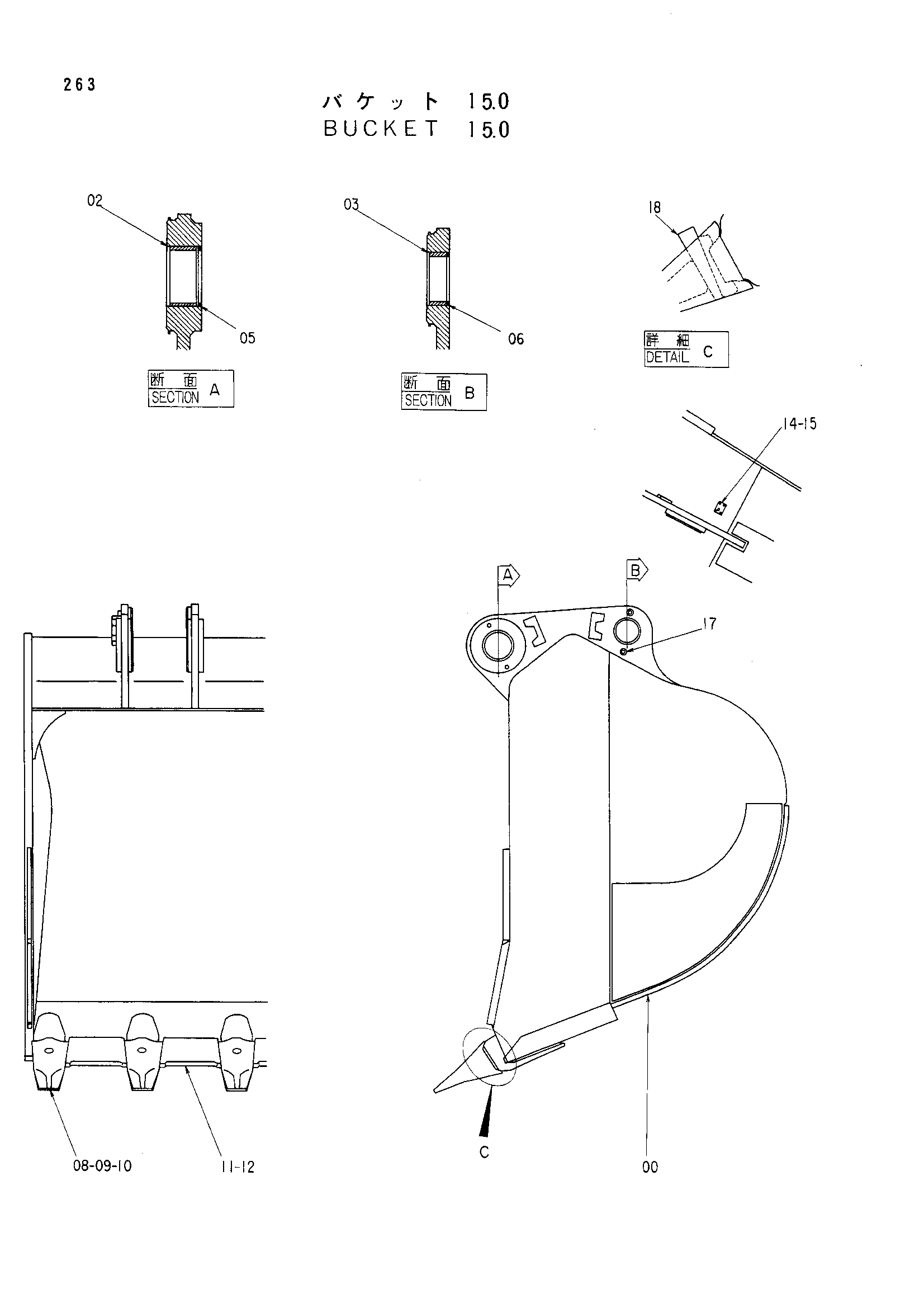

Заводская схема «Ковш 15.0» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9084009 | Ковш в сборе | 1 | |
| 00 | 5002379 | Ковш обратная лопата | 1 |
| 02 | 4228555 | Втулка | 4 |
| 03 | 4228554 | Втулка | 4 |
| 05 | 4175469 | Пылезащитное уплотнение | 4 |
| 06 | 4083967 | Пылезащитное уплотнение | 4 |
| 08 | 4232412 | Коронка зуба | 5 |
| 09 | 4232413 | Ведге | 5 |
| 10 | 4232414 | Золотник | 5 |
| 11 | 4235745 | Кожух | 4 |
| 12 | 4214987 | Резиновая прокладка | 8 |
| 14 | 4209534 | Информационная табличка | 1 |
| 15 | M492564 | Приводной винт | 4 |
| 17 | 425176 | Пробка | 8 |
| 18 | 4257110 | Ведге | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
