Гидролинии рабочего оборудования (погрузчик) — HITACHI EX3500

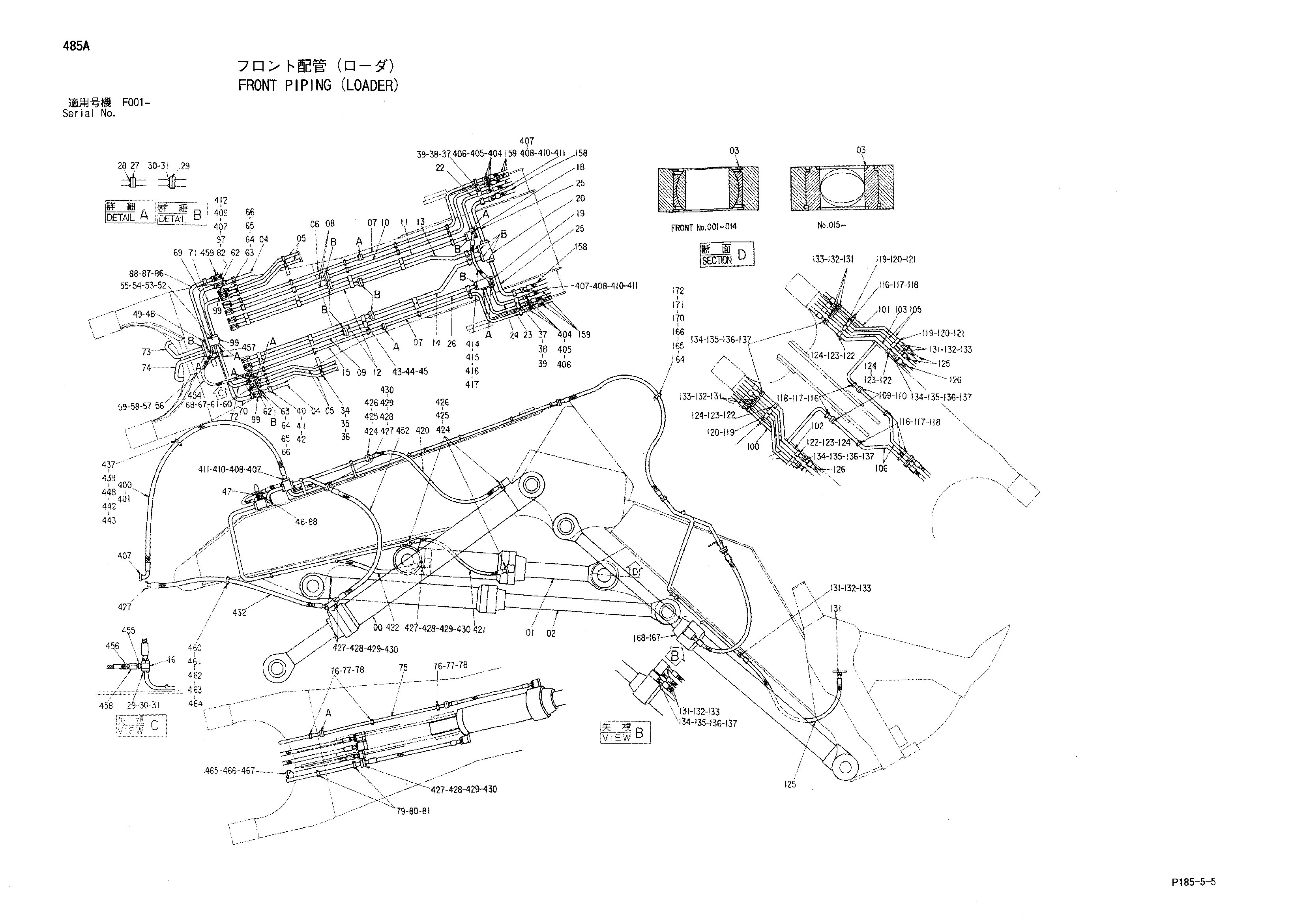

Заводская схема «Гидролинии рабочего оборудования (погрузчик)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190751 замена: 4260526 | Гидроцилиндр стрелы | 2 |
| 00 | 4260526 замена: 4312582 | Гидроцилиндр стрелы | 2 |
| 00 | 4312582 | Гидроцилиндр стрелы | 2 |
| 01 | 4190752 замена: 4269005 | Гидроцилиндр. уровень | 1 |
| 01 | 4269005 | Гидроцилиндр. уровень | 1 |
| 01 | 4289731 | Гидроцилиндр. уровень | 1 |
| 02 | 4190753 | Гидроцилиндр рукояти | 1 |
| 02 | 4290662 | Гидроцилиндр рукояти | 1 |
| 02 | 4287112 замена: 4354550 | Гидроцилиндр рукояти | 1 |
| 02 | 4354550 | Гидроцилиндр рукояти | 1 |
| 03 | 4231796 | Пылезащитное уплотнение | 2 |
| 03 | 4244029 | Пылезащитное уплотнение | 2 |
| 04 | 8038846 замена: 8063200 | Трубка | 2 |
| 04 | 8063200 | Трубка | 2 |
| 05 | 8036240 замена: 8057286 | Трубка | 4 |
| 05 | 8057286 | Трубка | 4 |
| 06 | 8036241 | Трубка | 1 |
| 07 | 8036242 замена: 8057284 | Трубка | 2 |
| 07 | 8057284 | Трубка | 2 |
| 08 | 8036243 замена: 8063201 | Трубка | 2 |
| 08 | 8063201 | Трубка | 2 |
| 09 | 8036244 замена: 8063202 | Трубка | 1 |
| 09 | 8063202 | Трубка | 1 |
| 10 | 8038848 | Трубка | 1 |
| 11 | 8038849 замена: 8063203 | Трубка | 1 |
| 11 | 8063203 | Трубка | 1 |
| 12 | 8036247 замена: 8063204 | Трубка | 2 |
| 12 | 8063204 | Трубка | 2 |
| 13 | 8036248 замена: 8063205 | Трубка | 1 |
| 13 | 8063205 | Трубка | 1 |
| 14 | 8036249 замена: 8063206 | Трубка | 1 |
| 14 | 8063206 | Трубка | 1 |
| 15 | 8040918 | Трубка | 1 |
| 16 | 3040897 | Фланец | 1 |
| 18 | 3036062 | Блок | 1 |
| 19 | 4192969 | Коллектор | 1 |
| 20 | 4192970 | Коллектор | 1 |
| 22 | 8036250 замена: 8057278 | Трубка | 1 |
| 22 | 8057278 | Трубка | 1 |
| 23 | 8036251 замена: 8057280 | Трубка | 1 |
| 23 | 8057280 | Трубка | 1 |
| 24 | 8036252 замена: 8057279 | Трубка | 1 |
| 24 | 8057279 | Трубка | 1 |
| 25 | 8036253 замена: 8063207 | Трубка | 2 |
| 25 | 8063207 | Трубка | 2 |
| 26 | 8036260 замена: 8063208 | Трубка | 1 |
| 26 | 8063208 | Трубка | 1 |
| 27 | 4510169 | Уплотнительное кольцо | 19 |
| 28 | M341650 | Болт с внутренним шестигранником | 76 |
| 29 | 4510170 | Уплотнительное кольцо | 15 |
| 30 | J912070 | Болт | 60 |
| 31 | A590920 | Пружинная шайба | 60 |
| 34 | 4118861 замена: 4257716 | Хомут трубки | 24 |
| 34 | 4257716 | Хомут трубки | 24 |
| 35 | A590912 | Пружинная шайба | 48 |
| 36 | J901280 | Болт | 48 |
| 37 | 4179428 | Хомут трубки | 2 |
| 38 | A590914 | Пружинная шайба | 4 |
| 39 | J901480 | Болт | 4 |
| 40 | 4179431 замена: 4257715 | Хомут трубки | 10 |
| 40 | 4257715 | Хомут трубки | 10 |
| 41 | A590914 | Пружинная шайба | 20 |
| 42 | J901400 | Болт | 20 |
| 43 | 4179429 | Хомут трубки | 8 |
| 44 | A590916 | Пружинная шайба | 16 |
| 45 | J901600 | Болт | 16 |
| 46 | 3040898 | Блок | 1 |
| 47 | M341200 | Болт с внутренним шестигранником | 4 |
| 48 | 4182282 | Клапан | 1 |
| 49 | M341604 | Болт | 4 |
| 52 | 4182279 | Коллектор | 1 |
| 53 | 4510170 | Уплотнительное кольцо | 1 |
| 54 | J912000 | Болт | 4 |
| 55 | A590920 | Пружинная шайба | 4 |
| 56 | 3033082 | Блок | 1 |
| 57 | 4510169 | Уплотнительное кольцо | 1 |
| 58 | J901603 | Болт | 4 |
| 59 | A590916 | Пружинная шайба | 4 |
| 60 | 3031029 | Крышка | 1 |
| 61 | 4510170 | Уплотнительное кольцо | 1 |
| 62 | 3033044 | Блок | 2 |
| 63 | 4192967 | Коллектор | 2 |
| 64 | 4091297 | Крышка | 2 |
| 65 | 4510169 | Уплотнительное кольцо | 2 |
| 66 | M341650 | Болт с внутренним шестигранником | 8 |
| 67 | J912070 | Болт | 4 |
| 68 | A590920 | Пружинная шайба | 4 |
| 69 | 8036254 | Трубка | 1 |
| 70 | 8036255 | Трубка | 1 |
| 71 | 8036256 | Трубка | 1 |
| 72 | 8036257 | Трубка | 1 |
| 73 | 8036258 замена: 8063209 | Трубка | 1 |
| 73 | 8063209 | Трубка | 1 |
| 74 | 8036259 замена: 8057287 | Трубка | 1 |
| 74 | 8057287 | Трубка | 1 |
| 75 | 9725896 замена: 8057282 | Трубка | 1 |
| 75 | 8057282 | Трубка | 1 |
| 76 | 4118861 замена: 4257716 | Хомут трубки | 3 |
| 76 | 4257716 | Хомут трубки | 3 |
| 77 | A590912 | Пружинная шайба | 6 |
| 78 | J901280 | Болт | 6 |
| 79 | 4179431 замена: 4257715 | Хомут трубки | 2 |
| 79 | 4257715 | Хомут трубки | 2 |
| 80 | A590914 | Пружинная шайба | 4 |
| 81 | J901400 | Болт | 4 |
| 82 | 3038717 | Блок | 1 |
| 86 | M341240 | Болт с внутренним шестигранником | 4 |
| 87 | 8040919 | Трубка | 1 |
| 88 | A811050 | Уплотнительное кольцо | 3 |
| 97 | 4092534 | Пробка | 1 |
| 99 | 4093624 | Пробка | 5 |
| 100 | 8038840 замена: 8057270 | Трубка | 1 |
| 100 | 8057270 | Трубка | 1 |
| 101 | 8038841 замена: 8057269 | Трубка | 1 |
| 101 | 8057269 | Трубка | 1 |
| 102 | 8038842 замена: 8063210 | Трубка | 1 |
| 102 | 8063210 | Трубка | 1 |
| 103 | 8038843 замена: 8063211 | Трубка | 1 |
| 103 | 8063211 | Трубка | 1 |
| 104 | 8038844 замена: 8057268 | Трубка | 2 |
| 104 | 8057268 | Трубка | 2 |
| 105 | 8038845 замена: 8057267 | Трубка | 2 |
| 105 | 8057267 | Трубка | 2 |
| 106 | 8036267 замена: 8057285 | Трубка | 2 |
| 106 | 8057285 | Трубка | 2 |
| 109 | 4510169 | Уплотнительное кольцо | 2 |
| 110 | M341650 | Болт с внутренним шестигранником | 8 |
| 116 | 4118861 замена: 4257716 | Хомут трубки | 8 |
| 116 | 4257716 | Хомут трубки | 8 |
| 117 | A590912 | Пружинная шайба | 16 |
| 118 | J901280 | Болт | 16 |
| 119 | 4179428 | Хомут трубки | 4 |
| 120 | A590914 | Пружинная шайба | 8 |
| 121 | J901480 | Болт | 8 |
| 122 | 4179431 замена: 4257715 | Хомут трубки | 4 |
| 122 | 4257715 | Хомут трубки | 4 |
| 123 | A590914 | Пружинная шайба | 8 |
| 124 | J901400 | Болт | 8 |
| 125 | 4205304 замена: 4347825 | Шланг | 6 |
| 125 | 4347825 | Шланг | 6 |
| 126 | 4205305 замена: 4347822 | Шланг | 2 |
| 126 | 4347822 | Шланг | 2 |
| 131 | 4510169 | Уплотнительное кольцо | 18 |
| 132 | 4075854 | Разъёмный фланец | 32 |
| 133 | M341650 | Болт с внутренним шестигранником | 64 |
| 134 | 4510170 | Уплотнительное кольцо | 6 |
| 135 | 4169565 | Разъёмный фланец | 12 |
| 136 | J912070 | Болт | 24 |
| 137 | A590920 | Пружинная шайба | 24 |
| 158 | 4192000 замена: 4347833 | Шланг | 2 |
| 158 | 4347833 | Шланг | 2 |
| 159 | 4190295 замена: 4347831 | Шланг | 6 |
| 159 | 4347831 | Шланг | 6 |
| 164 | 449490 | Шайба | 16 |
| 165 | J950012 | Гайка | 16 |
| 166 | J901214 | Болт | 8 |
| 167 | 4190754 замена: 4292215 | Гидроцилиндр ковша | 1 |
| 167 | 4292215 замена: 4287115 | Гидроцилиндр ковша | 1 |
| 167 | 4287115 замена: 4630959 | Гидроцилиндр ковша | 1 |
| 167 | 4630959 | Гидроцилиндр ковша | 1 |
| 168 | 4190755 замена: 4292214 | Гидроцилиндр ковша | 1 |
| 168 | 4292214 замена: 4287114 | Гидроцилиндр ковша | 1 |
| 168 | 4287114 замена: 4617390 | Гидроцилиндр ковша | 1 |
| 168 | 4617390 | Гидроцилиндр ковша | 1 |
| 170 | 3038925 | Хомут | 8 |
| 171 | 4201092 | Втулка | 4 |
| 172 | 4201093 | Втулка | 12 |
| 400 | 4197786 замена: 4295867 | Шланг | 12 |
| 400 | 4295867 замена: 4325460 | Шланг | 12 |
| 400 | 4325460 | Шланг | 12 |
| 401 | 4197789 | Шланг | 1 |
| 404 | 4510169 | Уплотнительное кольцо | 6 |
| 405 | 4075854 | Разъёмный фланец | 12 |
| 406 | M341650 | Болт с внутренним шестигранником | 24 |
| 407 | 4510170 | Уплотнительное кольцо | 28 |
| 408 | 4169565 | Разъёмный фланец | 28 |
| 409 | 4510174 | Разъёмный фланец | 2 |
| 410 | J912070 | Болт | 56 |
| 411 | A590920 | Пружинная шайба | 56 |
| 412 | M341230 | Болт с внутренним шестигранником | 4 |
| 414 | 4192003 замена: 4286695 | Шланг | 1 |
| 414 | 4286695 | Шланг | 1 |
| 415 | 4508805 | Уплотнительное кольцо | 2 |
| 416 | 4089703 | Разъёмный фланец | 4 |
| 417 | M341450 | Болт с внутренним шестигранником | 8 |
| 420 | 4190294 замена: 4301770 | Шланг | 4 |
| 420 | 4301770 замена: 4349968 | Шланг | 4 |
| 420 | 4349968 | Шланг | 4 |
| 421 | 4190293 замена: 4347836 | Шланг | 1 |
| 421 | 4347836 | Шланг | 1 |
| 422 | 4190297 замена: 4325452 | Шланг | 1 |
| 422 | 4325452 | Шланг | 1 |
| 424 | 4510169 | Уплотнительное кольцо | 10 |
| 425 | 4075854 | Разъёмный фланец | 20 |
| 426 | M341650 | Болт с внутренним шестигранником | 40 |
| 427 | 4510170 | Уплотнительное кольцо | 12 |
| 428 | 4169565 | Разъёмный фланец | 18 |
| 429 | J912070 | Болт | 36 |
| 430 | A590920 | Пружинная шайба | 36 |
| 432 | 4192024 | Шланг | 3 |
| 432 | 4192025 замена: 4325461 | Шланг | 3 |
| 432 | 4325461 | Шланг | 3 |
| 437 | 3038398 | Хомут | 2 |
| 439 | 4201092 | Втулка | 13 |
| 442 | 449490 | Шайба | 18 |
| 443 | J950012 | Гайка | 18 |
| 448 | J901214 | Болт | 9 |
| 449 | 4204850 | Крышка | 15 |
| 450 | 4510170 | Уплотнительное кольцо | 16 |
| 452 | 4204171 замена: 4347834 | Шланг | 2 |
| 452 | 4347834 | Шланг | 2 |
| 453 | 4208395 | Крышка | 1 |
| 454 | 4205390 | Шланг | 1 |
| 455 | 94-1705 | Адаптер | 1 |
| 456 | 94-1305 | Адаптер | 1 |
| 457 | 4147627 | Угловой штуцер | 1 |
| 458 | 4163096 | Обратный клапан | 1 |
| 459 | 94-2026 | Пробка | 1 |
| 460 | 4210420 | Хомут | 2 |
| 461 | 4201092 | Втулка | 3 |
| 462 | J901214 | Болт | 2 |
| 463 | 449490 | Шайба | 4 |
| 464 | J950012 | Гайка | 4 |
| 465 | 4179431 замена: 4257715 | Хомут трубки | 1 |
| 465 | 4257715 | Хомут трубки | 1 |
| 466 | A590914 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
