Кондиционер группа — HITACHI EX3500

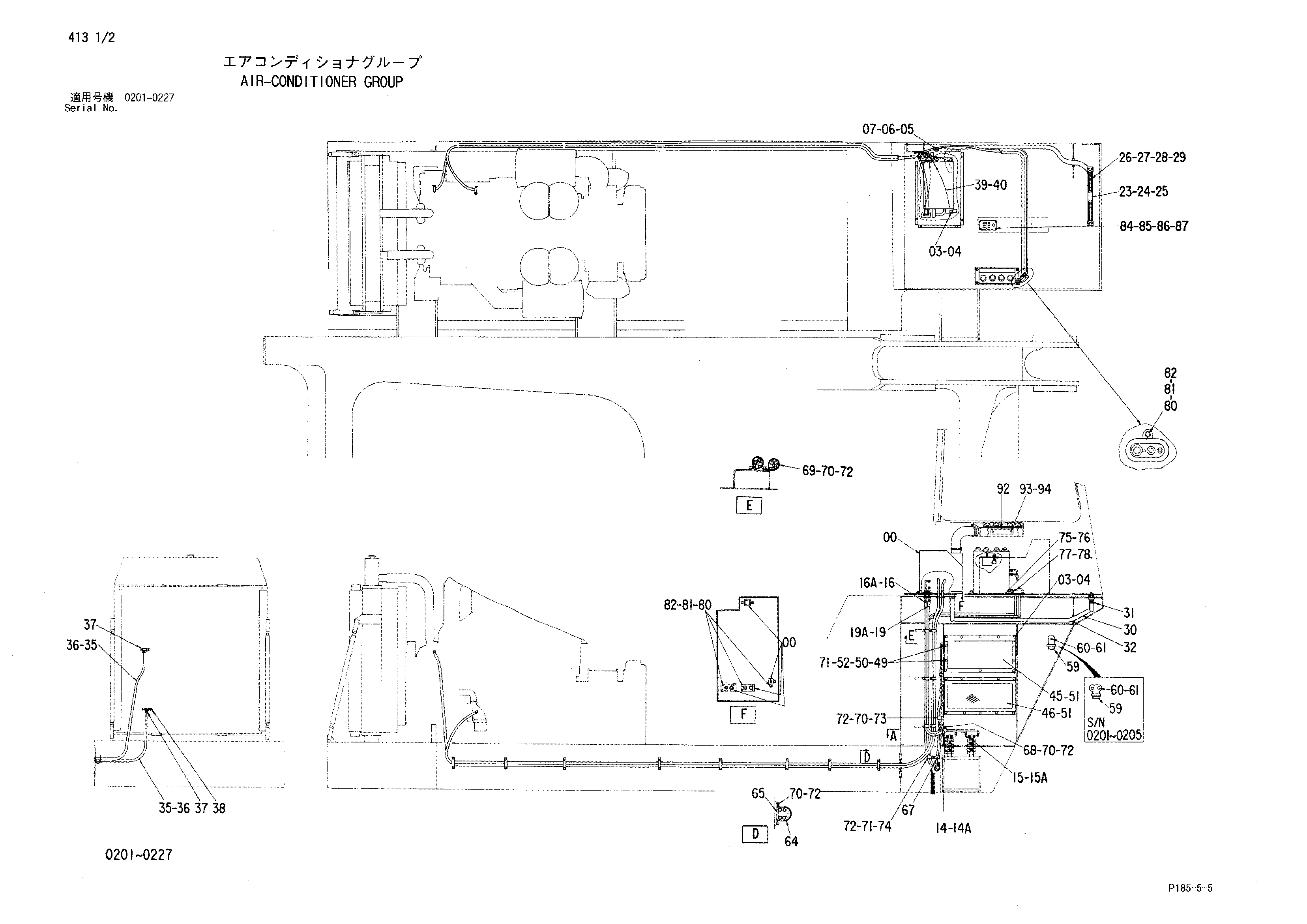

Заводская схема «Кондиционер группа» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J901025	Болт	22
04	A590910	Пружинная шайба	22
05	J870822	Болт	8
06	J251008	Пружинная шайба	8
07	J250008	Плоская шайба	8
10	J900820	Болт	8
11	A590908	Пружинная шайба	8
12	M500807	Гайка	4
14	4288558	Шланг радиатора	1
14A	4343839	Уплотнительное кольцо	2
15	4288559	Шланг радиатора	1
15A	4343839	Уплотнительное кольцо	2
16	4288560	Шланг радиатора	1
16A	4343839	Уплотнительное кольцо	2
17	4288561	Шланг радиатора	1
17A	4343839	Уплотнительное кольцо	2
18	4288562	Шланг радиатора	2
18A	4343840	Уплотнительное кольцо	2
19	4288563	Шланг радиатора	1
19A	4343838	Уплотнительное кольцо	2
20	4288564	Шланг радиатора	1
20	4314744	Шланг радиатора	1
20A	4343838	Уплотнительное кольцо	2
21	4316809	Резиновая прокладка	4
22	4316808	Резиновая прокладка	4
23	7017447	Форсунка	1
24	J901016	Болт	4
25	A590910	Пружинная шайба	4
26	4087901	Крышка	2
27	J850510	Винт	4
28	J251005	Пружинная шайба	4
29	J250005	Плоская шайба	4
30	4185992	Шланг флексибле	1
31	4011675	Хомут шланга	2
32	4087462	Резиновая втулка	1
35	4198199	Резиновый шланг	2
36	4507228	Хомут шланга	4
37	4507979	Клапан	2
38	4087902	Адаптер	1
39	4199090	Виниловый шланг	4
40	4514700	Зажим шланг	5
41	4507594	GAS	6
41	4507594 замена: 4336025	GAS	10
41	4336025	GAS	10
42	4246910	Виниловый шланг	1
45	1017927	Крышка	1
46	7025847	Крышка	1
49	A590910	Пружинная шайба	4
50	A590110	Плоская шайба	8
51	4207698	Резиновая втулка	4
52	J950010	Гайка	4
53	4287025	Пластина	2
53	4304793	Пластина	2
56	A590108	Плоская шайба	12
56	A590110	Плоская шайба	12
57	J900612	Болт	12
57	J901020	Болт	12
58	A590906	Пружинная шайба	12
58	A590910	Пружинная шайба	12
59	4210117	Реле	1
59	4189566	Реле	1
60	M430610	Винт	2
60	M430610	Винт	1
61	A590906	Пружинная шайба	2
61	A590906	Пружинная шайба	1
64	4192564	Хомут	8
65	4511511 замена: 4302263	Резиновая прокладка	8
65	4302263	Резиновая прокладка	8
67	4190266	Зажим	1
68	4190264	Зажим	1
69	4193816	Зажим	9
70	J901016	Болт	27
71	J901020	Болт	5
72	A590910	Пружинная шайба	28
73	4193848	Зажим	1
74	4192034	Зажим	1
75	3053252	Пластина	1
76	M340825	Болт с внутренним шестигранником	4
77	J901035	Болт	4
78	A590910	Пружинная шайба	4
80	J900614	Болт	13
81	A590106	Плоская шайба	13
82	A590906	Пружинная шайба	13
84	J850410	Винт	4
85	J251004	Пружинная шайба	4
86	J230004	Гайка	4
87	J250004	Плоская шайба	4
90	4206637	Фильтр воздушный	2
92	4297808	Пластина	1
93	J900825	Болт	2
94	A590908	Пружинная шайба	2
96	J021020	Болт с шайбой	3
97	4190277	Зажим	3
