Лубрикатор блок — HITACHI EX3500

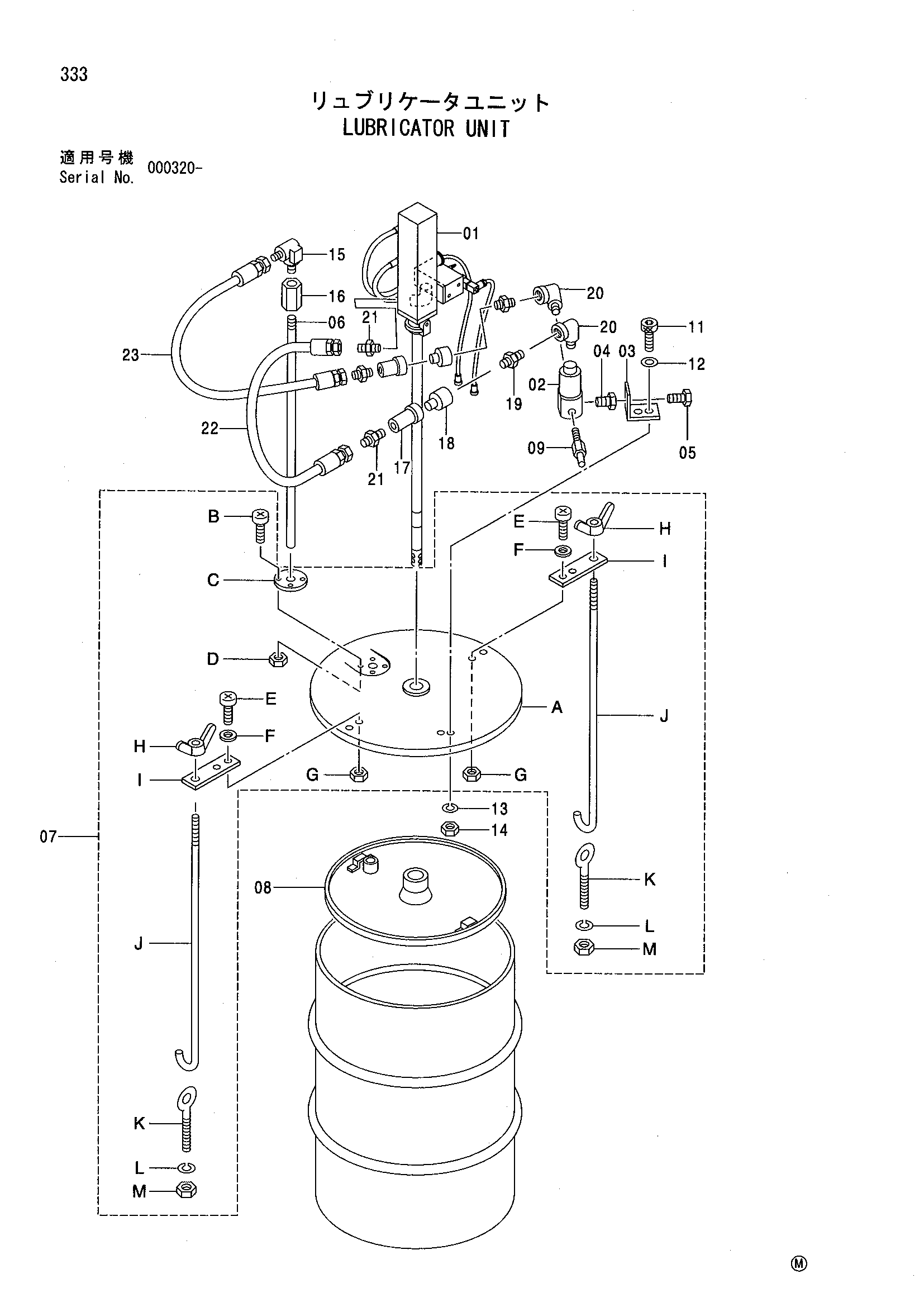

Заводская схема «Лубрикатор блок» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4351666 | Лубрикатор в сборе | 1 | |
| 01 | 4371962 | Лубрикатор насос | 1 |
| 02 | 4371994 | Клапан | 1 |
| 03 | 4350998 | Кронштейн | 1 |
| 04 | 4351000 | Пробка | 1 |
| 05 | J011225 | Болт с шайбой | 1 |
| 06 | 4210182 | Трубка | 1 |
| 07 | 4210191 | Крышка барабан | 1 |
| 07A | 4210202 | Крышка барабан | 1 |
| 07B | 4210197 | Винт | 4 |
| 07C | 4210198 | Пластина | 1 |
| 07D | 4210203 | Гайка | 4 |
| 07E | 4346167 | Винт | 4 |
| 07F | 4210204 | Прокладка | 4 |
| 07G | 4210206 | Гайка | 4 |
| 07H | 4210201 | Гайка винг | 2 |
| 07I | 4210195 | Кронштейн | 2 |
| 07J | 4210207 | Шток TIE | 2 |
| 07K | 4210208 | Болт проушина | 2 |
| 07L | 4210209 | Шайба | 2 |
| 07M | 4210210 | Гайка | 2 |
| 08 | 4372018 замена: 4372018 | Пластина | 1 |
| 08 | 4456093 | Пластина | 1 |
| 09 | 4210183 | Клапан защитный | 1 |
| 11 | M340822 | Болт с внутренним шестигранником | 2 |
| 12 | A590108 | Плоская шайба | 2 |
| 13 | A590908 | Пружинная шайба | 2 |
| 14 | M500807 | Гайка | 2 |
| 15 | 4154656 | Угловой штуцер | 1 |
| 16 | 94-0687 | Переходник S | 1 |
| 17 | 4025602 | Самоуплотняющееся соединение | 2 |
| 17A | 4048093 | Пылезащитный колпачок | 1 |
| 18 | 4025603 | Самоуплотняющееся соединение | 2 |
| 18A | 4048092 | Пылезащитный колпачок | 1 |
| 19 | 94-1701 | Адаптер | 2 |
| 20 | 4351340 | Угловой штуцер | 2 |
| 21 | 4154651 | Адаптер | 3 |
| 22 | 4214482 | Шланг | 1 |
| 23 | 4209790 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
