Пилотный трубопроводы (2) — HITACHI EX3500

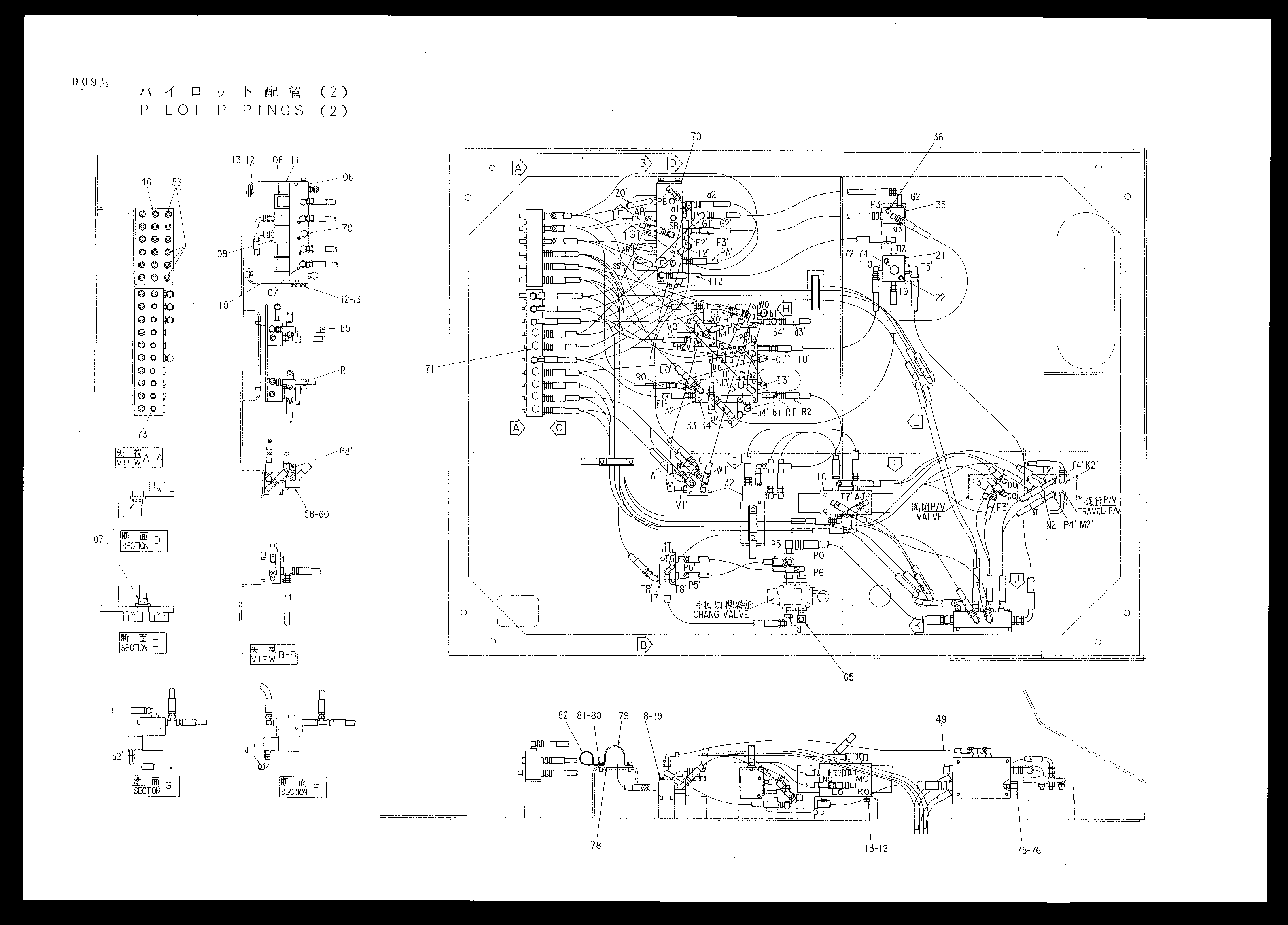

Заводская схема «Пилотный трубопроводы (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2024451	Коллектор	1
01	3038330	Коллектор	1
02	J901025	Болт	7
03	A590910	Пружинная шайба	7
06	1010140	Коллектор	1
07	94-2010	Пробка	6
08	4187561	Электромагнитный клапан	3
09	4187562	Клапан селектор	2
10	4187559	Кронштейн	1
11	4187560	Кронштейн	1
12	J901020	Болт	12
13	A590910	Пружинная шайба	12
16	4187564	Клапан	1
17	4187565	Клапан	1
18	J901065	Болт	2
19	A590910	Пружинная шайба	2
21	3038331	Коллектор	1
22	M341065	Болт с внутренним шестигранником	2
24	2022612	Коллектор	1
25	M341050	Болт с внутренним шестигранником	4
27	4131346	Проставка	2
28	3036449	Седло винта	1
29	J901035	Болт	2
30	A590910	Пружинная шайба	2
32	4185740	Челночный клапан	7
33	J900660	Болт	14
34	A590906	Пружинная шайба	14
35	4195759	Челночный клапан	1
36	M341050	Болт с внутренним шестигранником	2
38	4042030	Адаптер	17
38A	957366	Уплотнительное кольцо	1
39	4108100	Угловой штуцер	12
39A	957366	Уплотнительное кольцо	1
40	4112300	Угловой штуцер	28
40A	957366	Уплотнительное кольцо	1
41	4173021	Угловой штуцер	9
41A	957366	Уплотнительное кольцо	1
43	4187557	Штуцер трубки	16
43A	957366	Уплотнительное кольцо	1
45	4081336	Угловой штуцер	1
45A	4506418	Уплотнительное кольцо	1
46	4042031	Адаптер	48
46A	4509180	Уплотнительное кольцо	1
47	4037761	Угловой штуцер	2
47A	4509180	Уплотнительное кольцо	1
49	4042032	Адаптер	1
49A	4506418	Уплотнительное кольцо	1
50	4202564	Адаптер	11
50A	957366	Уплотнительное кольцо	1
51	4202565	Адаптер	2
51A	957366	Уплотнительное кольцо	1
52	4202566	Адаптер	6
52A	4509180	Уплотнительное кольцо	1
53	4180350	Адаптер	34
53A	4509180	Уплотнительное кольцо	1
54	4173014	Угловой штуцер	4
54A	4509180	Уплотнительное кольцо	1
55	4169594	Угловой штуцер	4
55A	4509180	Уплотнительное кольцо	1
56	4197473	Адаптер	2
57	4094319	Угловой штуцер	1
57A	4506418	Уплотнительное кольцо	1
58	4152200	Адаптер	1
58A	957366	Уплотнительное кольцо	1
60	94-0660	Тройник	1
61	94-1301	Адаптер	1
63	94-1608	Переходник	3
64	94-1401	Угловой штуцер	2
65	94-1403	Угловой штуцер	2
66	94-1501	Угловой штуцер	1
67	94-1703	Адаптер	1
68	94-0662	Тройник	1
70	4093624	Пробка	5
70A	957366	Уплотнительное кольцо	1
71	4092534	Пробка	6
71A	4509180	Уплотнительное кольцо	1
72	4155953	Пробка	7
73	94-2022	Пробка	9
74	4506418	Уплотнительное кольцо	1
75	4129940	Пробка	1
76	4509180	Уплотнительное кольцо	1
78	4187112	Хомут	3
79	4089557	Хомут	3
80	J901020	Болт	6
81	A590910	Пружинная шайба	6
82	4190291	Зажим	2
101	4204139	Шланг	1
103	4184885	Шланг	1
107	4061873	Шланг	2
108	4022547	Шланг	3
109	4062815	Шланг	4
110	4022544	Шланг	12
111	4107297	Шланг	5
112	4158042	Шланг	4
113	4055174	Шланг	6
114	4022545	Шланг	2
115	4142628	Шланг	3
116	4015462	Шланг	3
117	4113198	Шланг	1
118	4030804	Шланг	1
119	4022174	Шланг	5
121	4015464	Шланг	1
122	4022542	Шланг	1
124	4141394	Шланг	1
125	4158052	Шланг	1
126	4054367	Шланг	2
127	4071347	Шланг	3
128	4200486	Шланг	1
129	4200485	Шланг	1
130	4192089	Шланг	1
133	4085229	Шланг	1
140	4055144	Шланг	2
141	4098515	Шланг	1
142	4098516	Шланг	1
143	4157601	Шланг	1
144	4208463	Шланг	1
145	4010093	Шланг	1
146	4157629	Шланг	1
147	4100731	Шланг	1
149	4208499	Нейлоновый шланг	2
150	4204198	Нейлоновый шланг	4
151	4129746	Нейлоновый шланг	1
152	4111501	Нейлоновый шланг	1
153	4209700	Нейлоновый шланг	2
