Рукоять 6.1M — HITACHI EX3500

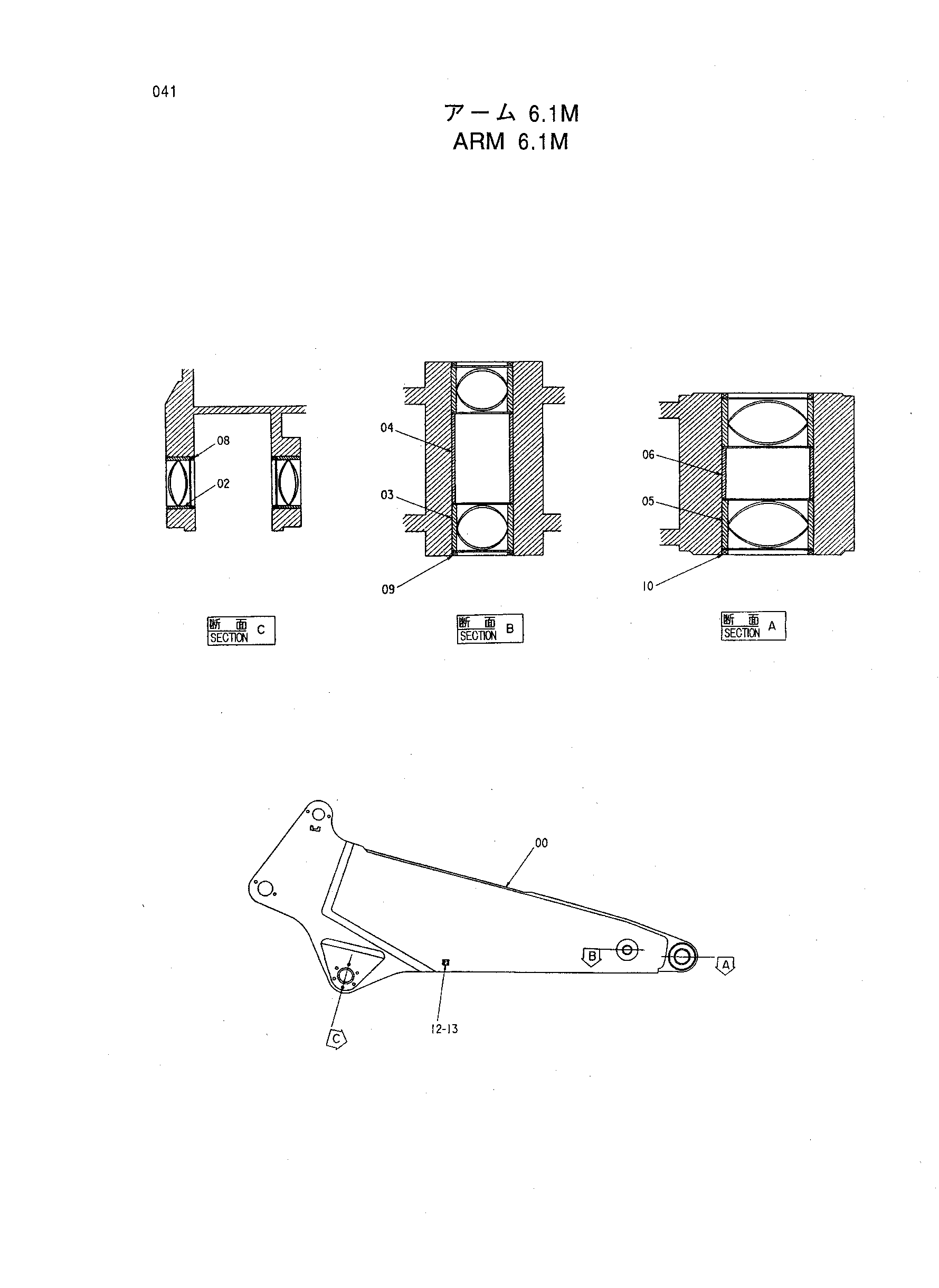

Заводская схема «Рукоять 6.1M» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9082582 | Рукоять 6.1M | 1 | |
| 00 | 5002332 | Рукоять | 1 |
| 02 | 4228549 | Втулка | 4 |
| 03 | 4228550 | Втулка | 4 |
| 04 | 4228551 | Трубка | 2 |
| 05 | 4288245 | Втулка | 4 |
| 06 | 4288246 | Трубка | 2 |
| 08 | 4194029 | Пылезащитное уплотнение | 4 |
| 09 | 4143624 | Пылезащитное уплотнение | 4 |
| 10 | 4175469 | Пылезащитное уплотнение | 4 |
| 12 | 4222972 | Информационная табличка | 1 |
| 13 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
