Гидролинии хода (гусеница) — HITACHI EX3500

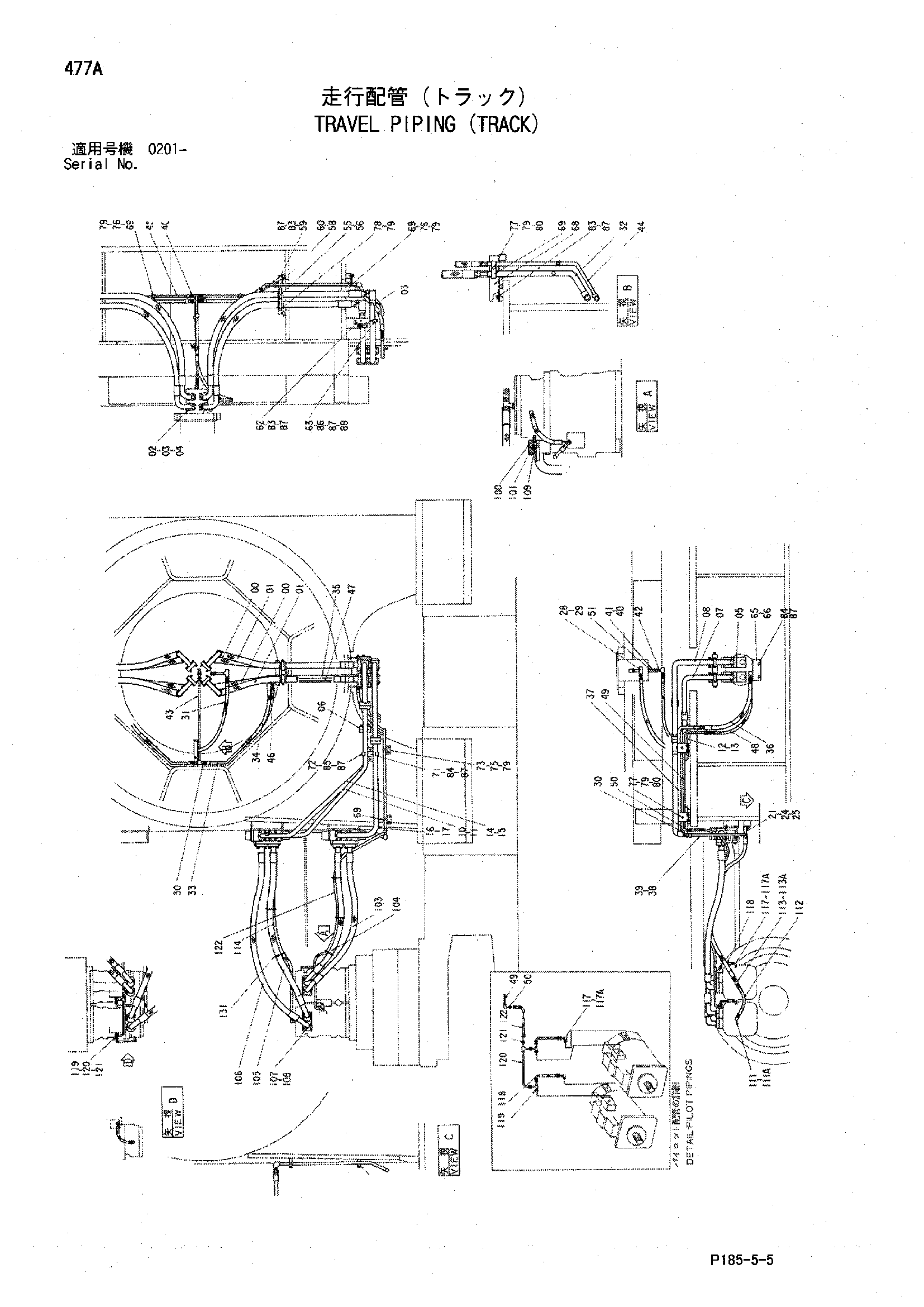

Заводская схема «Гидролинии хода (гусеница)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4188975 замена: 4347840	Шланг	4
00	4347840	Шланг	4
01	4188976 замена: 4347841	Шланг	4
01	4347841	Шланг	4
02	4075854	Разъёмный фланец	32
03	M341650	Болт с внутренним шестигранником	160
04	4510169	Уплотнительное кольцо	40
05	3035396	Блок	8
06	8035549 замена: 8057276	Трубка	2
06	8057276	Трубка	2
07	8035550 замена: 8057275	Трубка	4
07	8057275	Трубка	4
08	8035551 замена: 8057277	Трубка	2
08	8057277	Трубка	2
10	8037325	Трубка L	1
11	8037324	Трубка R	1
12	8035554	Трубка	1
13	8035558	Трубка	1
14	8037323	Трубка L	1
15	8037322	Трубка R	1
16	8035559	Трубка L	1
17	8035557	Трубка R	1
21	4292924 замена: 4327858	Тормозной клапан	4
21	4327858	Тормозной клапан	4
24	J901610	Болт	16
25	A590916	Пружинная шайба	16
28	4102237	Угловой штуцер	1
28A	4506424	Уплотнительное кольцо	1
29	8035659	Трубка	1
30	94-1304	Адаптер	13
31	4067832	Шланг	1
32	8035701	Трубка	1
33	8035902	Трубка	2
34	4154682	Шланг	2
35	8035737	Трубка	2
36	4089677	Шланг	2
37	8035740	Трубка	2
38	8038038	Трубка	1
39	8038062	Трубка	1
40	94-1302	Адаптер	9
41	9724777	Трубка	1
42	94-2023	Пробка	1
43	4067472	Шланг	1
44	8035703	Трубка	1
45	8035901	Трубка	2
46	4160604	Шланг	2
47	8035736	Трубка	2
48	4158050	Шланг	2
49	8035739	Трубка	2
50	94-1301	Адаптер	2
51	4174825	Адаптер	1
55	4189867	Хомут	4
56	4186033	Втулка	8
58	8035700	Опора	2
59	8035704	Опора L	1
60	8035702	Опора R	1
62	4189650	Кронштейн	2
63	4118861 замена: 4257716	Хомут трубки	8
63	4257716	Хомут трубки	8
65	4189654	Кронштейн	1
66	4189655	Кронштейн	1
68	8035656	Опора	1
69	4188878	Хомут трубки	11
71	8035548	Опора	2
72	4031909	Хомут	4
73	4193085	Кронштейн	4
75	J901020	Болт	8
76	J901040	Болт	6
77	J901045	Болт	5
78	J901003	Болт	12
79	A590910	Пружинная шайба	31
80	J950010	Гайка	5
83	J901225	Болт	26
84	J901235	Болт	8
85	J901265	Болт	4
86	J901290	Болт	16
87	A590912	Пружинная шайба	54
88	J950012	Гайка	16
90	4053595	Хомут трубки	4
91	J901255	Болт	4
92	A590912	Пружинная шайба	4
100	2022277	Блок	8
101	M341636	Болт с внутренним шестигранником	32
103	4197756 замена: 4347842	Шланг	2
103	4347842	Шланг	2
104	4197755 замена: 4294903	Шланг	2
104	4294903	Шланг	2
105	4197757 замена: 4347843	Шланг	2
105	4347843	Шланг	2
106	4197758 замена: 4347844	Шланг	2
106	4347844	Шланг	2
107	4075854	Разъёмный фланец	32
108	J931650	Болт	64
109	4510169	Уплотнительное кольцо	24
111	4169595	Угловой штуцер	2
111A	4506424	Уплотнительное кольцо	1
112	4157652	Шланг	2
113	4187330	Тройник	2
113A	4506424	Уплотнительное кольцо	1
114	4157688	Шланг	2
117	4112300	Угловой штуцер	4
117A	957366	Уплотнительное кольцо	1
118	4187335	Шланг	4
119	4187557	Штуцер трубки	4
120	8035547	Трубка	2
121	94-1301	Адаптер	2
122	4027941	Шланг	2
131	4121859	Ленточный зажим	10

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
