Каталог запчастей HITACHI
Лестница — HITACHI EX3500

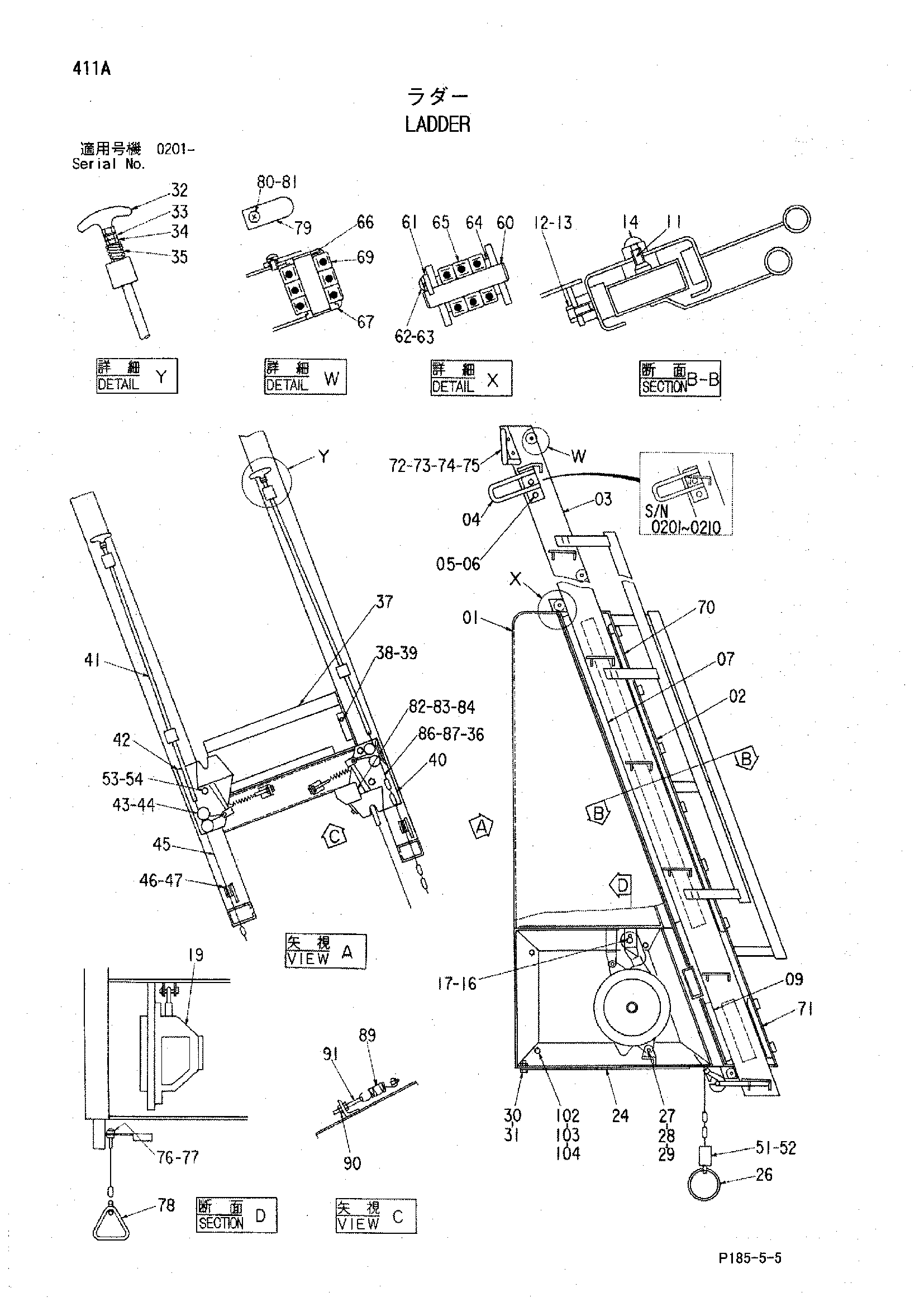

Заводская схема «Лестница» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-91 | 4194073 замена: 4313306 | Лестница в сборе | 1 |
| 01-91 | 4313306 замена: 4338511 | Лестница в сборе | 1 |
| 01-91 | 4338511 | Лестница в сборе | 1 |
| 01 | 4209043 | Рама | 1 |
| 01 | 4339315 | Рама | 1 |
| 02 | 4209044 | Направляющая лестница | 1 |
| 03 | 4209045 замена: 4313315 | Лестница | 1 |
| 03 | 4313315 | Лестница | 1 |
| 03 | 4339316 | Лестница | 1 |
| 04 | 4209046 | Ответная планка | 2 |
| 05 | J901230 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | 4209047 | Упорная пластина | 4 |
| 09 | 4209048 | Упорная пластина | 4 |
| 11 | M311028 замена: M311025 | Винт | 48 |
| 11 | M311025 | Винт | 48 |
| 12 | J901025 | Болт | 12 |
| 13 | A590910 | Пружинная шайба | 12 |
| 14 | 4385792 | Гайка чашка | 1 |
| 16 | A764028 | Шплинт | 1 |
| 17 | 4209049 | Палец | 1 |
| 19 | 4209050 | Баланкер | 1 |
| 19 | 4339317 | Баланкер | 1 |
| 24 | 4209052 | Крышка | 1 |
| 24 | 4339318 | Крышка | 1 |
| 26 | 4261522 | Кольцо | 2 |
| 27 | J901225 | Болт | 2 |
| 28 | J950012 | Гайка | 2 |
| 29 | A590912 | Пружинная шайба | 2 |
| 30 | J901020 | Болт | 7 |
| 31 | A590910 | Пружинная шайба | 7 |
| 32 | 4209055 | Рукоятка | 2 |
| 33 | M500807 | Гайка | 4 |
| 34 | 4209056 | Гайка | 2 |
| 35 | 4238814 | Пружина | 2 |
| 36 | 4209058 | Цепь | 2 |
| 37 | 4209059 | Крышка | 1 |
| 38 | J901020 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 40 | 4209060 | Стопорная пластина | 1 |
| 41 | 4209061 | Шток | 2 |
| 42 | 4209062 | Стопорная пластина | 1 |
| 43 | 4238815 | Направляющая | 4 |
| 44 | 4240099 | Зажим: канат | 4 |
| 45 | 4209064 | Цепь | 2 |
| 46 | 4209065 | Направляющая каната | 2 |
| 47 | 4240099 | Зажим канат | 2 |
| 51 | 4209066 | Информационная табличка | 1 |
| 52 | 4209067 | Информационная табличка | 1 |
| 53 | J901220 | Болт | 6 |
| 54 | A590912 | Пружинная шайба | 6 |
| 60 | 4209070 | Вал | 4 |
| 61 | 4209071 | Стопорная пластина | 4 |
| 62 | M430508 | Винт | 8 |
| 63 | A590905 | Пружинная шайба | 8 |
| 64 | A590112 | Плоская шайба | 8 |
| 65 | 4163020 | Шариковый подшипник | 12 |
| 66 | 4209072 | Вал | 4 |
| 67 | 4209073 | Бобышка | 8 |
| 69 | 4163020 | Шариковый подшипник | 12 |
| 70 | 4209074 | Упорная пластина | 2 |
| 71 | 4209075 | Упорная пластина | 2 |
| 72 | 4209076 | Рукоятка R | 1 |
| 73 | 4209077 | Рукоятка L | 1 |
| 74 | J901020 | Болт | 4 |
| 75 | A590910 | Пружинная шайба | 4 |
| 76 | J950010 | Гайка | 1 |
| 77 | A590910 | Пружинная шайба | 1 |
| 78 | 4259984 | Рукоятка | 2 |
| 80 | M430408 | Винт | 4 |
| 81 | A590904 | Пружинная шайба | 4 |
| 82 | 4238817 | Седло винта | 1 |
| 83 | J900612 | Болт | 2 |
| 84 | A590906 | Пружинная шайба | 2 |
| 86 | 4238818 | Тяга | 8 |
| 87 | 4238819 | Тяга | 8 |
| 89 | 4238821 | Пружина | 2 |
| 90 | M500807 | Гайка | 4 |
| 91 | 4238822 | Болт | 2 |
| 102 | 4086891 | Шайба | 4 |
| 103 | A590912 | Пружинная шайба | 4 |
| 104 | J901225 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
