Крышка (поручень) — HITACHI EX3500

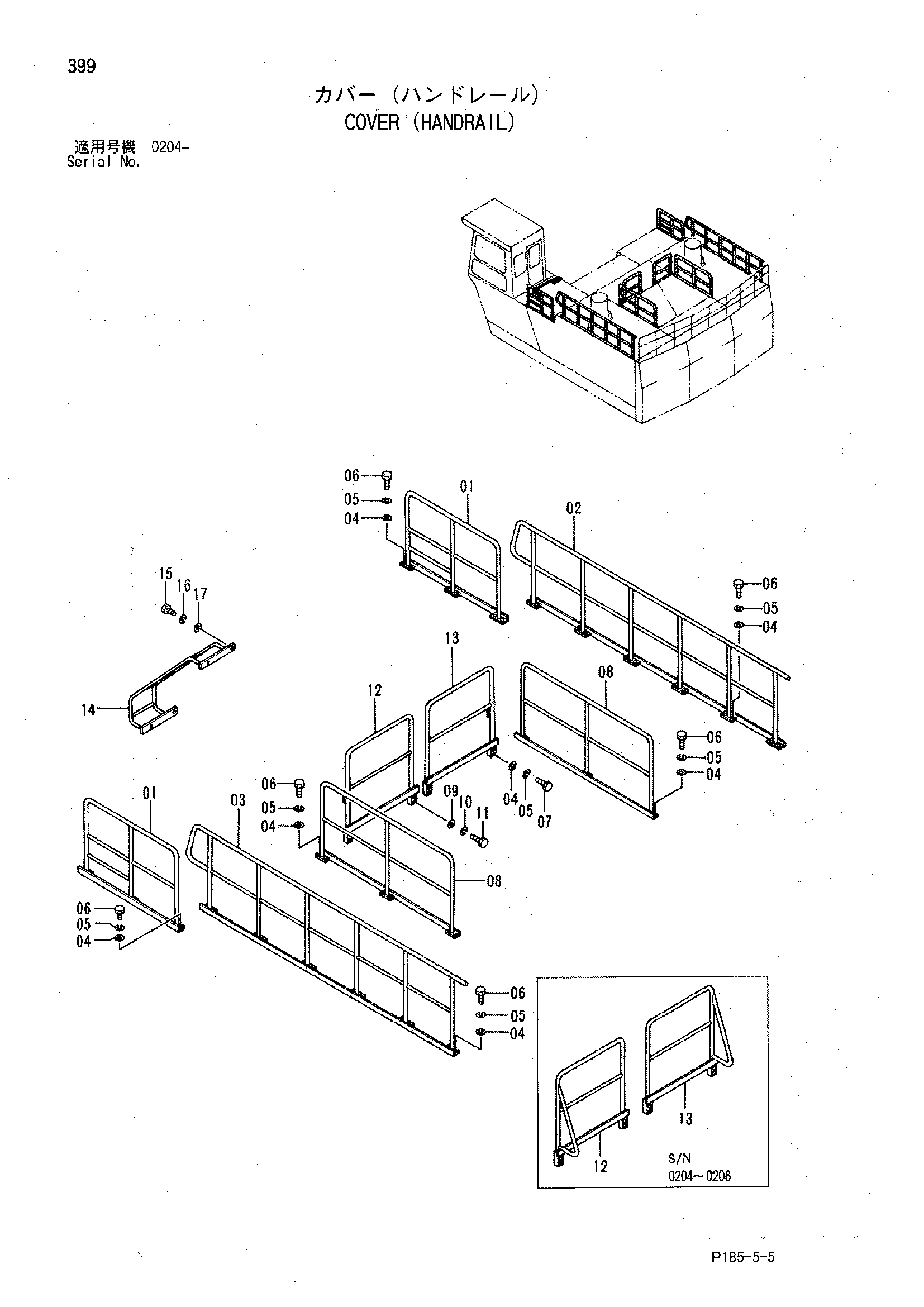

Заводская схема «Крышка (поручень)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8036032 | Поручень | 2 |
| 02 | 7017102 | Поручень | 1 |
| 03 | 7017103 | Поручень | 1 |
| 04 | 449490 | Шайба | 56 |
| 05 | A590912 | Пружинная шайба | 56 |
| 06 | J901235 | Болт | 48 |
| 07 | J901270 | Болт | 8 |
| 08 | 8036529 | Поручень | 2 |
| 09 | 4086891 | Шайба | 20 |
| 10 | A590912 | Пружинная шайба | 20 |
| 11 | J901240 | Болт | 4 |
| 12 | 8036530 замена: 8055255 | Поручень | 1 |
| 12 | 8055255 | Поручень | 1 |
| 13 | 8036349 замена: 8055256 | Поручень | 1 |
| 13 | 8055256 | Поручень | 1 |
| 14 | 8040335 | Лестница | 1 |
| 15 | J901240 | Болт | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | 449490 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
