Электрооборудование (2-7) — HITACHI EX3500

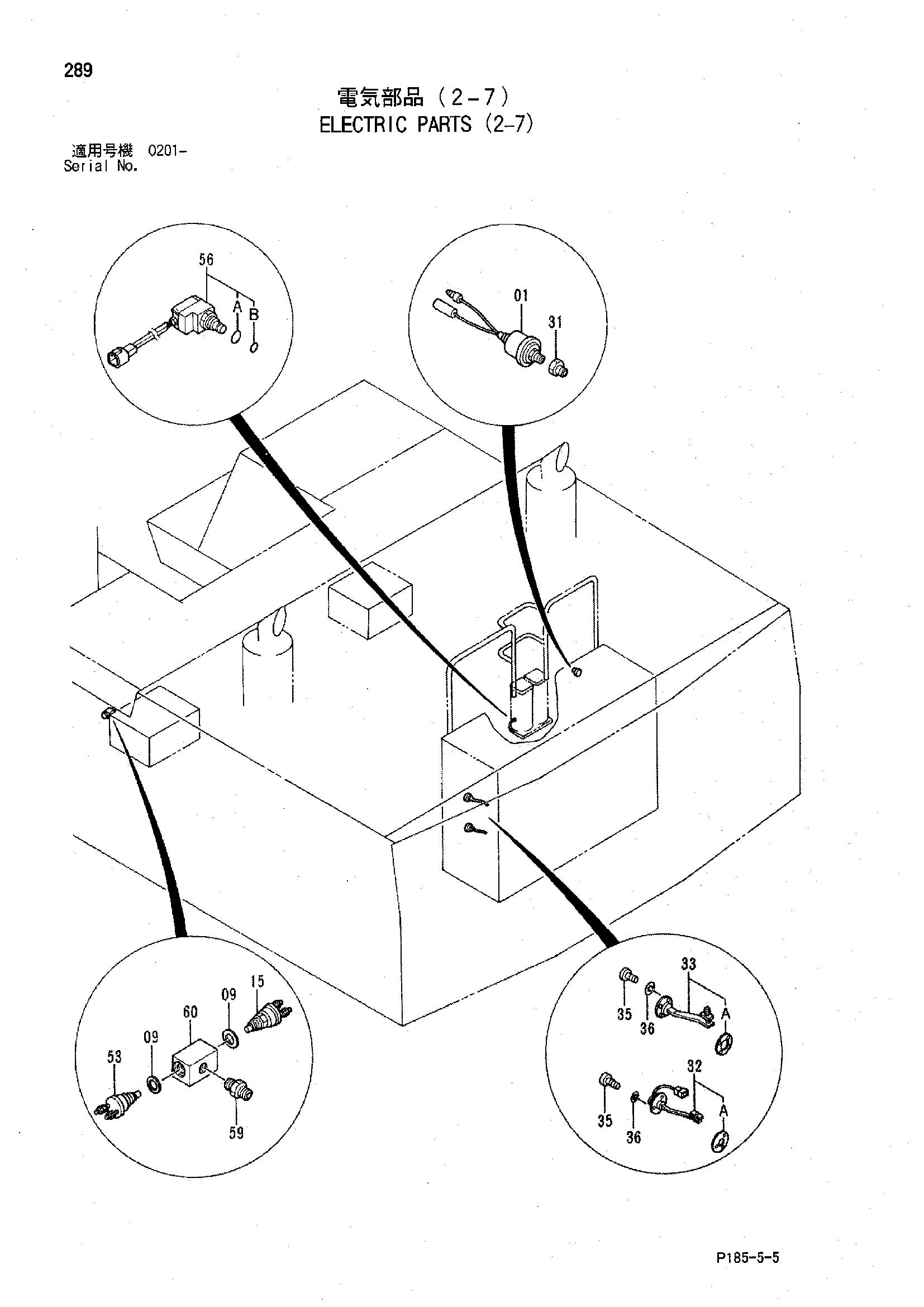

Заводская схема «Электрооборудование (2-7)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4131662 замена: 4286170 | Блок | 1 |
| 01 | 4286170 | Блок | 1 |
| 09 | A890016 | Манжета | 2 |
| 15 | 4166465 | Выключатель термостатический | 1 |
| 31 | 94-1600 | Переходник | 1 |
| 32 | 4129941 | Выключатель уровень | 1 |
| 32 | 4314752 | Выключатель уровень | 1 |
| 32A | 4141171 | Уплотнительное кольцо | 1 |
| 33 | 4129942 | Выключатель уровень | 1 |
| 33 | 4315415 | Выключатель уровень | 1 |
| 33A | 4141171 | Уплотнительное кольцо | 1 |
| 35 | M430513 | Винт | 6 |
| 36 | A590905 | Пружинная шайба | 6 |
| 53 | 4257115 | Выключатель термостатический | 1 |
| 56 | 4253135 | Датчик давления | 1 |
| 56 | 4283798 | Датчик давления | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 56B | 4138938 | Уплотнительное кольцо | 1 |
| 59 | 94-1909 | Адаптер | 1 |
| 60 | 4262396 | Тройник | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
