Пилотный трубопроводы (2-9) <экскаватор> — HITACHI EX3500

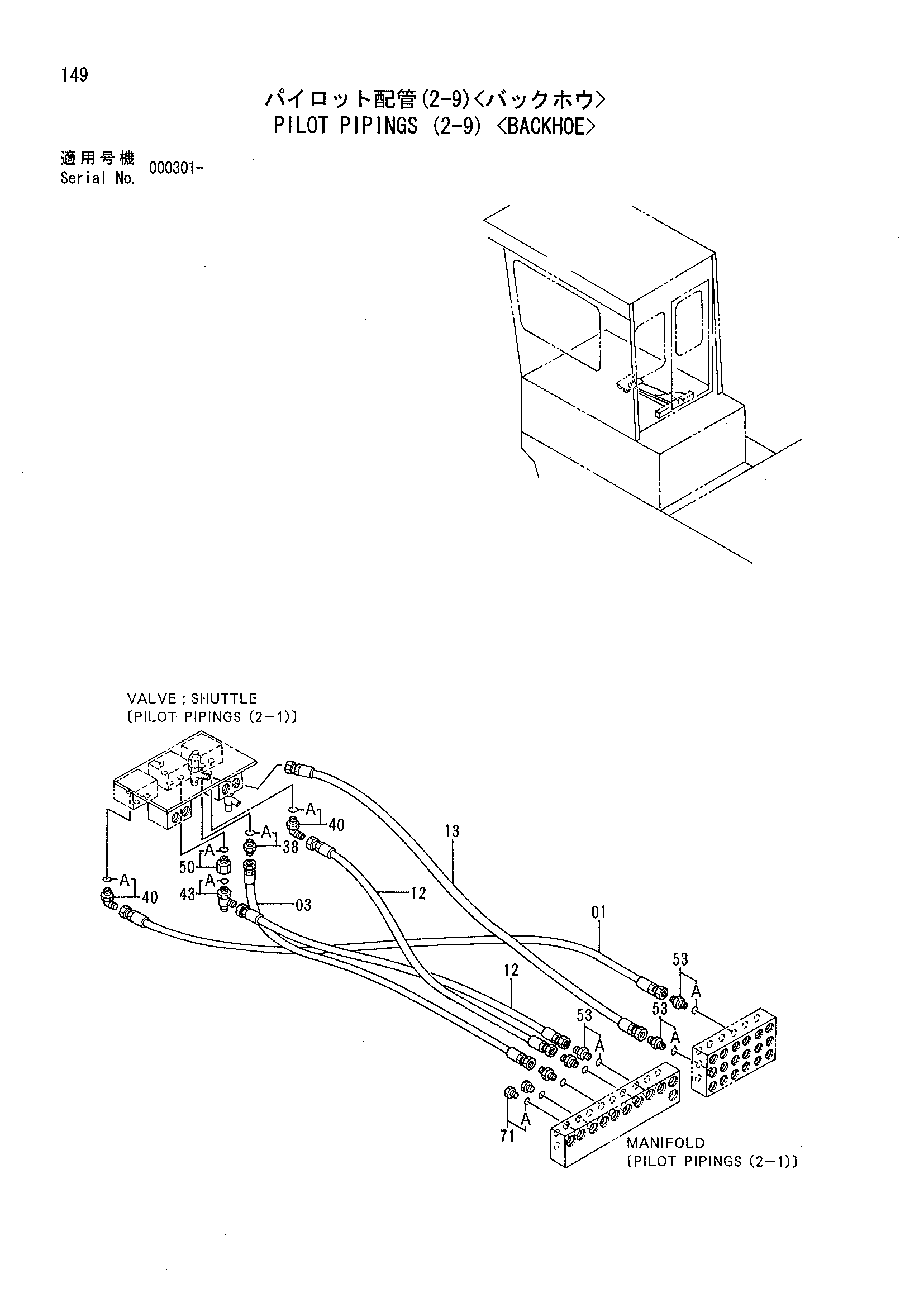

Заводская схема «Пилотный трубопроводы (2-9) <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4113198 | Шланг | 1 |
| 03 | 4142628 | Шланг | 1 |
| 12 | 4158042 | Шланг | 2 |
| 13 | 4055174 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 5 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 71 | 4092534 | Пробка | 2 |
| 71A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
