Крышка (лубрикатор) — HITACHI EX3500

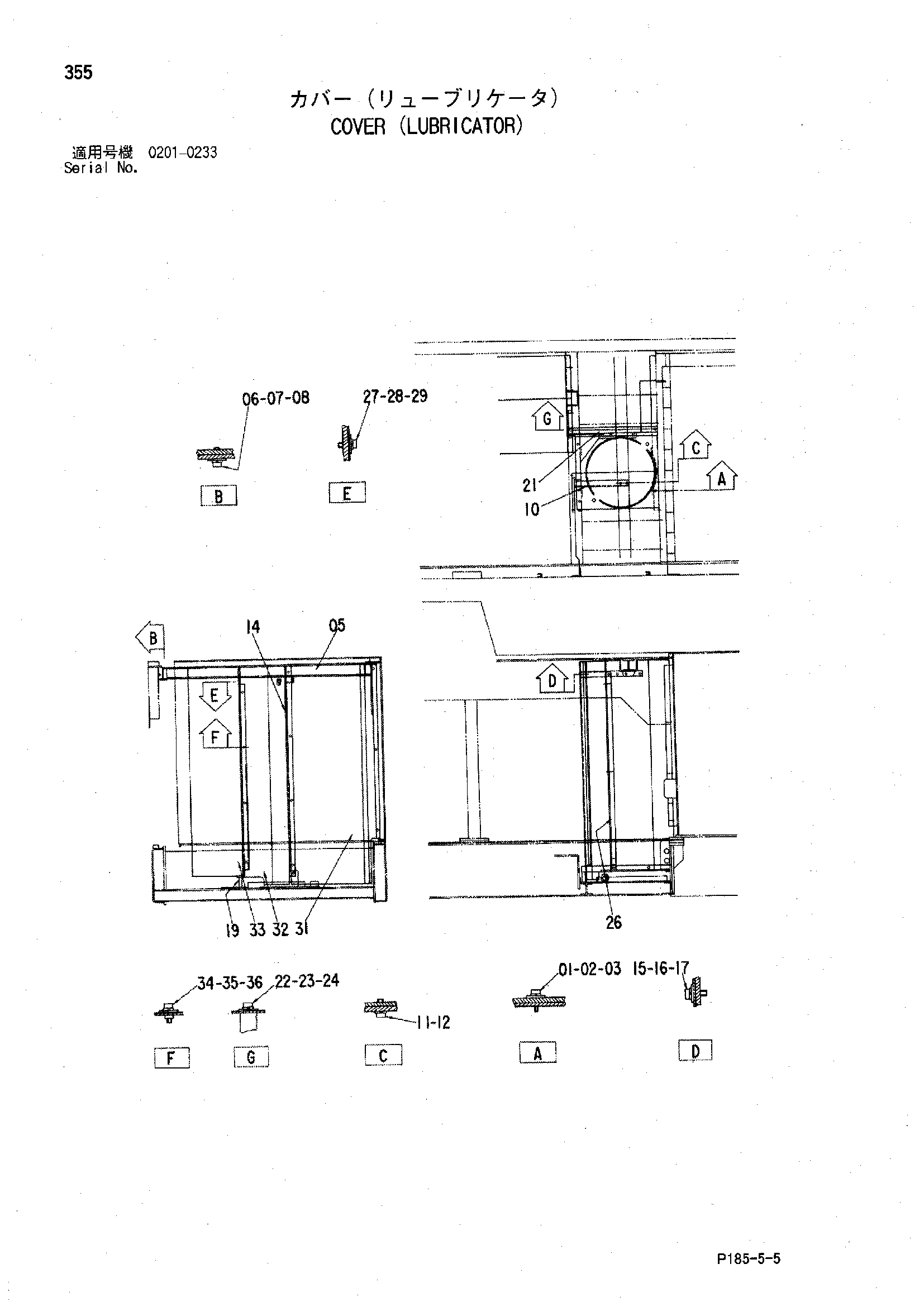

Заводская схема «Крышка (лубрикатор)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7025376 | Опора | 1 |
| 01 | J901030 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | J217083 | Шайба | 3 |
| 05 | 8052869 | Балка | 1 |
| 06 | J901025 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | J217083 | Шайба | 4 |
| 10 | 9738441 | Кронштейн | 1 |
| 11 | J901020 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 14 | 8053103 | Опора | 1 |
| 15 | J901030 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 17 | J217083 | Шайба | 2 |
| 19 | 9738643 | Опора | 1 |
| 21 | 8053102 | Балка | 1 |
| 22 | J901025 | Болт | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | J217083 | Шайба | 2 |
| 26 | 8053104 | Опора | 1 |
| 27 | J901025 | Болт | 2 |
| 28 | A590910 | Пружинная шайба | 2 |
| 29 | J217083 | Шайба | 2 |
| 31 | 2033277 | Крышка | 1 |
| 32 | 2033278 | Крышка | 1 |
| 33 | 2033279 | Крышка | 1 |
| 34 | J901025 | Болт | 27 |
| 35 | A590910 | Пружинная шайба | 27 |
| 36 | J217083 | Шайба | 27 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
