Пилотный трубопроводы (4-6) — HITACHI EX3500

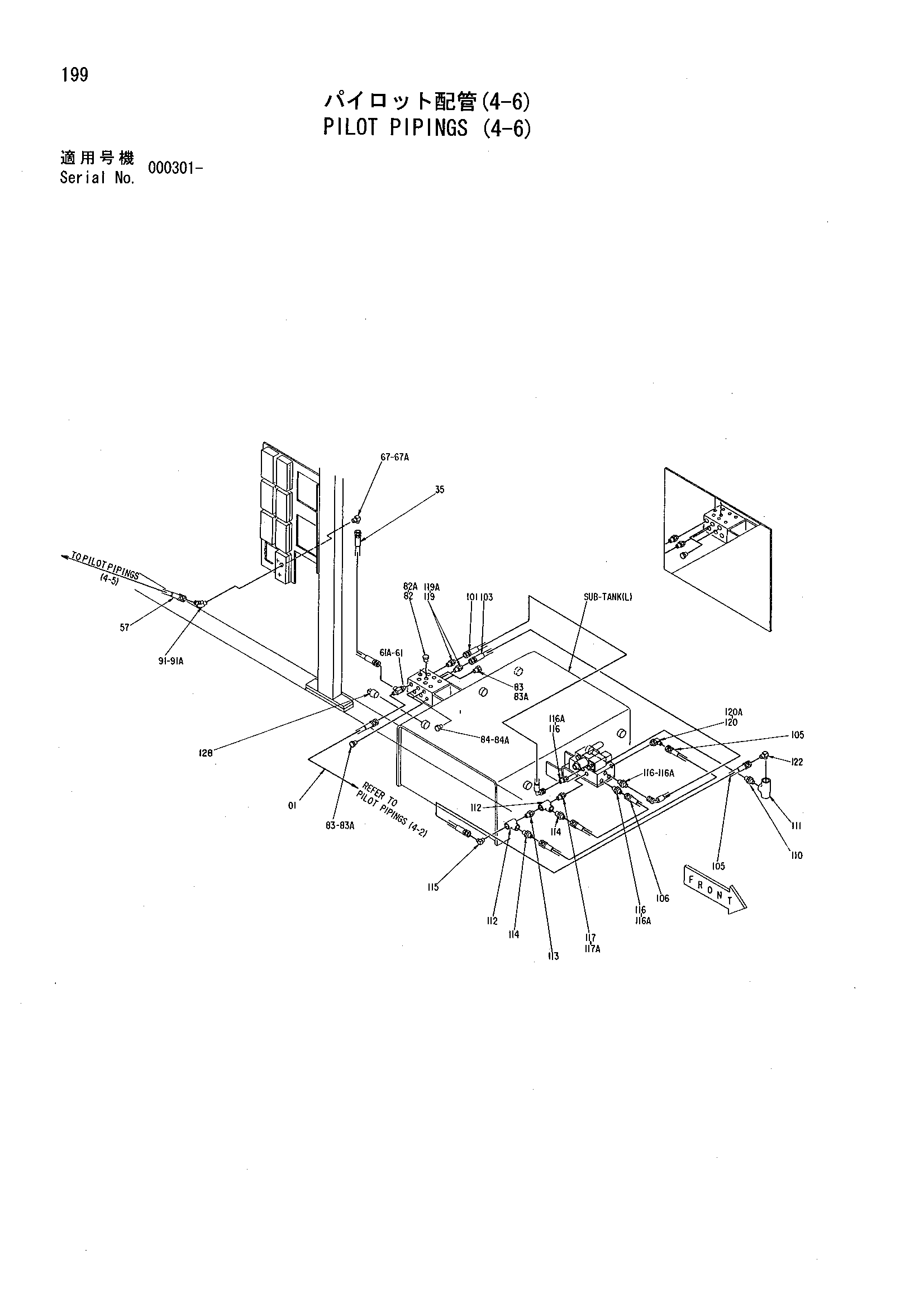

Заводская схема «Пилотный трубопроводы (4-6)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204152 | Шланг | 1 |
| 35 | 4151419 | Шланг | 1 |
| 57 | 4136911 | Шланг | 1 |
| 61 | 4187558 | Штуцер трубки | 1 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4037761 | Угловой штуцер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 82 | 4093624 | Пробка | 2 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4092534 | Пробка | 4 |
| 83A | 4509180 | Уплотнительное кольцо | 1 |
| 84 | 4093624 | Пробка | 1 |
| 84A | 957366 | Уплотнительное кольцо | 1 |
| 91 | 4095133 | Угловой штуцер | 1 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 4204156 | Шланг | 1 |
| 103 | 4196284 | Шланг | 1 |
| 105 | 4055144 | Шланг | 2 |
| 106 | 4141973 | Шланг | 1 |
| 110 | 94-1903 | Адаптер | 1 |
| 111 | 94-0662 | Тройник | 1 |
| 112 | 94-0660 | Тройник | 2 |
| 113 | 94-1701 | Адаптер | 1 |
| 114 | 94-1301 | Адаптер | 2 |
| 115 | 94-1401 | Угловой штуцер | 1 |
| 116 | 4042030 | Адаптер | 3 |
| 116A | 957366 | Уплотнительное кольцо | 1 |
| 117 | 4152200 | Адаптер | 1 |
| 117A | 957366 | Уплотнительное кольцо | 1 |
| 119 | 4180350 | Адаптер | 2 |
| 119A | 4509180 | Уплотнительное кольцо | 1 |
| 120 | 4112300 | Угловой штуцер | 1 |
| 120A | 957366 | Уплотнительное кольцо | 1 |
| 122 | 4314087 | Угловой штуцер | 1 |
| 128 | 94-2025 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
