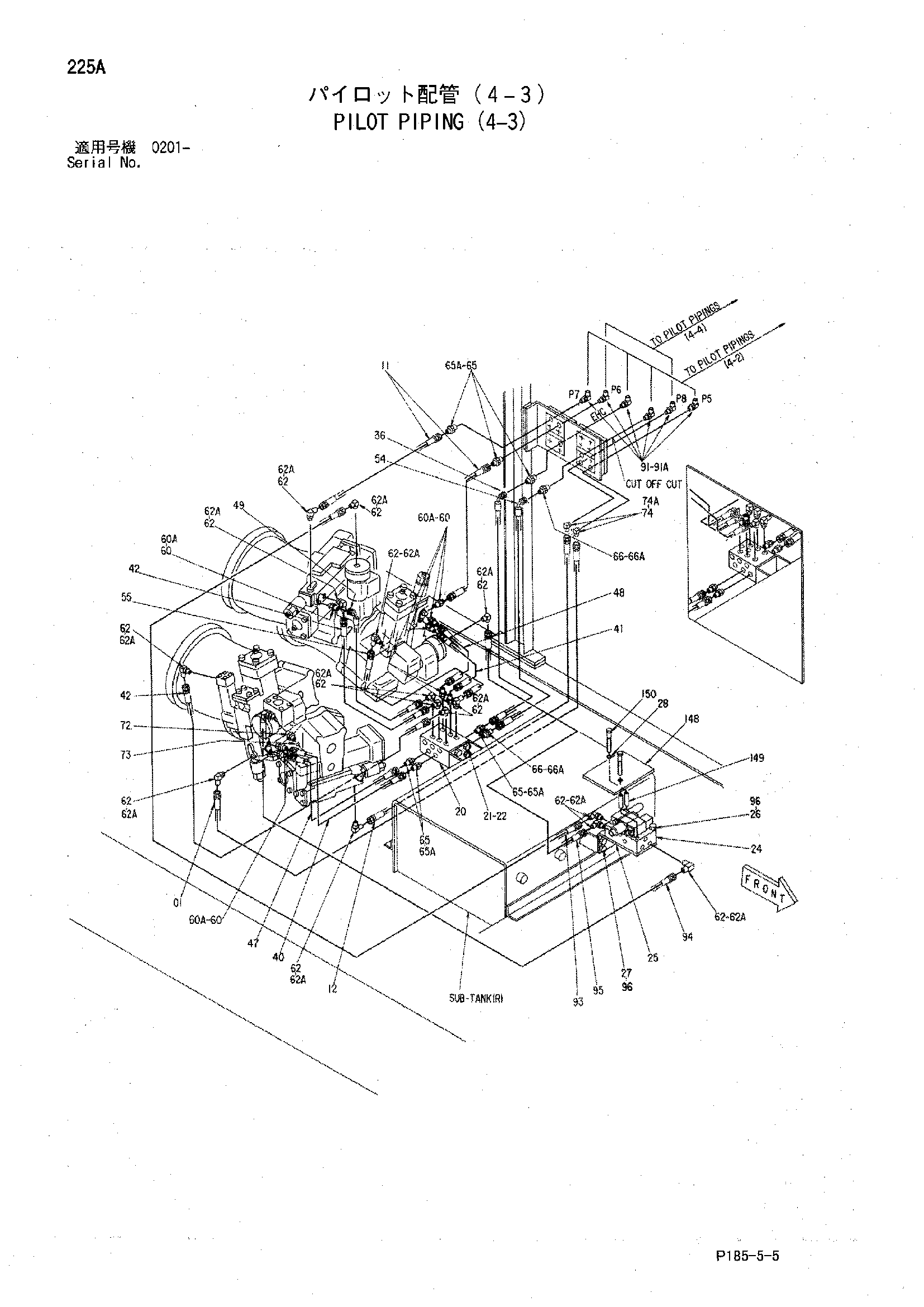

Пилотные гидролинии (4-3) — HITACHI EX3500
Заводская схема «Пилотные гидролинии (4-3)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4204149 | Шланг | 1 |
| 11 | 4158044 | Шланг | 2 |
| 12 | 4022173 | Шланг | 1 |
| 20 | 2027967 | Коллектор | 1 |
| 21 | J901025 замена: J011025 | Болт | 4 |
| 21 | J011025 | Болт с шайбой | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 24 | 4189646 замена: 4301775 | Клапан | 1 |
| 24 | 4301775 | Клапан | 1 |
| 24 | 4319938 | Клапан | 1 |
| 25 | 3037222 | Кронштейн | 1 |
| 26 | J901075 замена: J011075 | Болт | 2 |
| 26 | J011075 | Болт с шайбой | 2 |
| 27 | J901035 замена: J011035 | Болт | 4 |
| 27 | J011035 | Болт с шайбой | 4 |
| 28 | A590910 | Пружинная шайба | 2 |
| 36 | 4204153 | Шланг | 1 |
| 40 | 4514105 замена: 4025402 | Шланг | 1 |
| 40 | 4025402 | Шланг | 1 |
| 41 | 4055174 | Шланг | 1 |
| 42 | 4066924 | Шланг | 2 |
| 47 | 4089584 | Шланг | 1 |
| 48 | 4110539 | Шланг | 1 |
| 49 | 4193845 | Шланг | 1 |
| 54 | 4197716 | Шланг | 1 |
| 55 | 4107297 | Шланг | 1 |
| 60 | 4042030 | Адаптер | 8 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4112300 | Угловой штуцер | 15 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 65 | 4180350 | Адаптер | 6 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | 4042031 | Адаптер | 2 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 4130561 | Адаптер | 1 |
| 73 | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4169594 | Угловой штуцер | 2 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 91 | 4095133 | Угловой штуцер | 6 |
| 91A | 4509180 | Уплотнительное кольцо | 1 |
| 93 | 4196286 | Шланг | 1 |
| 94 | 4196285 | Шланг | 1 |
| 95 | 4204155 | Шланг | 1 |
| 96 | A590910 | Пружинная шайба | 6 |
| 148 | 4198891 | Крышка | 1 |
| 149 | 4198892 | Проставка | 2 |
| 150 | J901011 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
