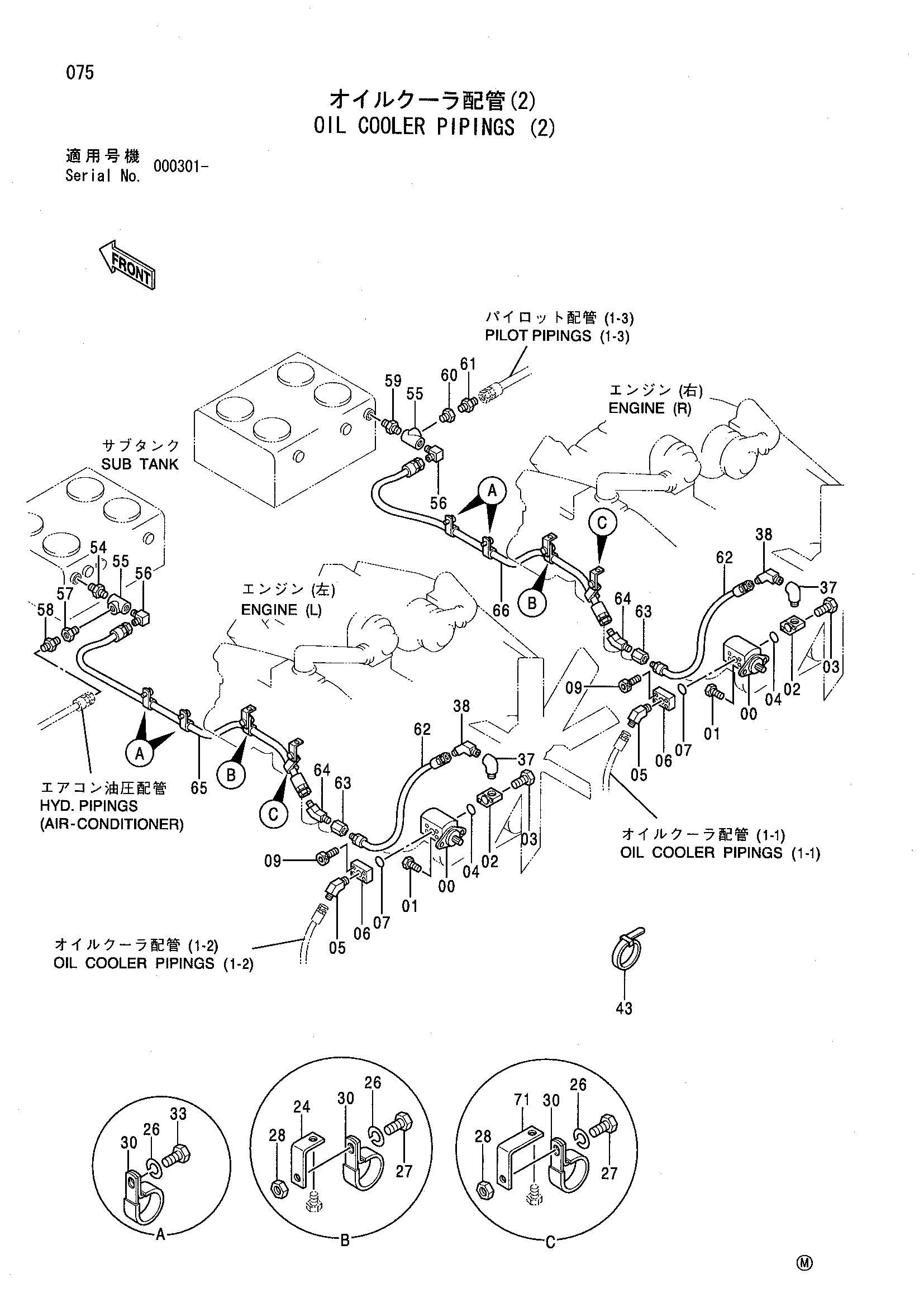

Масляный радиатор трубопроводы (2) — HITACHI EX3500
Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4292751 | Шестерённый насос | 2 |
| 01 | 19H210 | Болт | 4 |
| 02 | 3039368 | Блок | 2 |
| 03 | 19H1123 | Болт | 4 |
| 04 | A810035 | Уплотнительное кольцо | 2 |
| 05 | 94-1504 | Угловой штуцер | 2 |
| 06 | 4094637 | Фланец | 2 |
| 07 | A810030 | Уплотнительное кольцо | 2 |
| 09 | 4085413 | Болт с внутренним шестигранником | 8 |
| 24 | 4371462 | Держатель | 2 |
| 26 | A590910 | Пружинная шайба | 8 |
| 27 | J901020 | Болт | 4 |
| 28 | J950010 | Гайка | 4 |
| 30 | 4193816 | Зажим | 8 |
| 33 | J901018 | Болт | 4 |
| 37 | 94-0633 | Угловой штуцер | 2 |
| 38 | 94-1504 | Угловой штуцер | 2 |
| 43 | 4167948 | Ленточный зажим | 12 |
| 54 | 94-1905 | Адаптер | 1 |
| 55 | 94-0665 | Тройник | 2 |
| 56 | 94-1406 | Угловой штуцер | 2 |
| 57 | 94-1605 | Переходник | 1 |
| 58 | 94-1305 | Адаптер | 1 |
| 59 | 94-1911 | Адаптер | 1 |
| 60 | 94-1611 | Переходник | 1 |
| 61 | 94-1304 | Адаптер | 1 |
| 62 | 4154682 | Шланг | 2 |
| 63 | 94-0693 | Переходник S | 2 |
| 64 | 94-1506 | Угловой штуцер | 2 |
| 65 | 4323269 | Шланг | 1 |
| 66 | 4323270 | Шланг | 1 |
| 71 | 4376591 | Держатель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
