Передний трубопроводы <экскаватор> — HITACHI EX3500

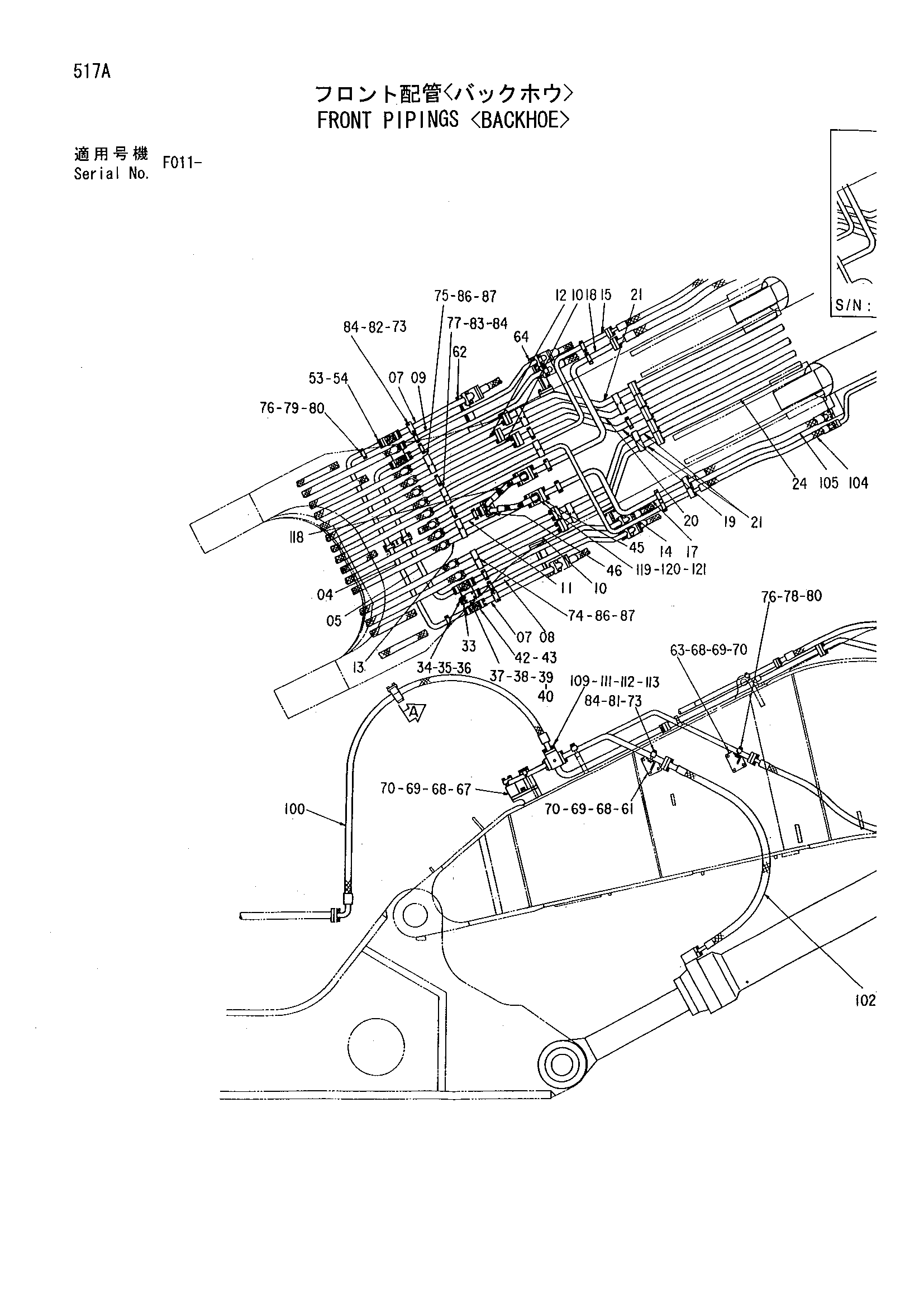

Заводская схема «Передний трубопроводы <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4335676 замена: 4484266	Гидроцилиндр стрелы	2
00	4483376	Гидроцилиндр стрелы	2
01	4329563	Гидроцилиндр рукояти	2
04	8042654	Трубка	1
05	8042655	Трубка	1
07	8063212	Трубка	2
08	8042657	Трубка	2
09	8042658	Трубка	2
10	8063213	Трубка	4
11	8063214	Трубка	1
12	8063215	Трубка	1
13	8063216	Трубка	2
14	8042663	Трубка	1
15	8042664	Трубка	1
17	8063217	Трубка	1
18	8063218	Трубка	1
19	8063219 замена: 8070128	Трубка	1
19	8063219 замена: 8070127	Трубка	1
19	8070128	Трубка	1
20	8063220 замена: 8070129	Трубка	1
20	8063220 замена: 8070127	Трубка	1
20	8070129	Трубка	1
21	8063221 замена: 8070130	Трубка	3
21	8063221 замена: 8070127	Трубка	3
21	8070130	Трубка	3
24	8063222 замена: 8070127	Трубка	5
24	8063222 замена: 8070128	Трубка	5
24	8063222 замена: 8070129	Трубка	5
24	8063222 замена: 8070130	Трубка	5
24	8070127	Трубка	5
25	8063223	Трубка	1
26	8063224	Трубка	1
27	8063225	Трубка	1
28	8063226	Трубка	2
29	8042676	Трубка	2
30	8063227	Трубка	2
33	4192967	Коллектор	2
34	4091297	Крышка	2
35	4510169	Уплотнительное кольцо	2
36	M341650	Болт с внутренним шестигранником	8
37	3031029	Крышка	1
38	4510170	Уплотнительное кольцо	1
39	J912070	Болт	4
40	A590920	Пружинная шайба	4
42	3033044	Блок	2
43	4093624	Пробка	2
45	3042892	Блок	2
46	4226795	Коллектор	1
49	4226930	Коллектор	1
50	4226931	Коллектор	1
53	4510169	Уплотнительное кольцо	8
55	M341650	Болт с внутренним шестигранником	32
56	4510170	Уплотнительное кольцо	31
57	J912070	Болт	124
58	A590920	Пружинная шайба	124
61	8042648	Кронштейн	1
62	8042649	Кронштейн	1
63	8042650	Кронштейн	1
64	8042651	Кронштейн	1
65	8042652	Кронштейн	1
66	8042653	Кронштейн	1
67	9730787	Седло винта	1
68	J901245	Болт	26
69	A590912	Пружинная шайба	26
70	4086891	Шайба	18
73	4179431	Хомут трубки	21
74	4226934	Хомут трубки	12
75	4179429	Хомут трубки	3
76	4118861	Хомут трубки	18
77	4198919	Хомут трубки	2
78	J901295	Болт	8
79	J901280	Болт	28
80	A590912	Пружинная шайба	36
81	J901403	Болт	4
82	J901400	Болт	38
83	J901485	Болт	4
84	A590914	Пружинная шайба	46
86	J901600	Болт	30
87	A590916	Пружинная шайба	30
100	4325460	Шланг	15
102	4347835	Шланг	2
103	4347829	Шланг	4
104	4347836	Шланг	2
105	4325452	Шланг	2
109	4510170	Уплотнительное кольцо	25
111	J912070	Болт	100
112	A590920	Пружинная шайба	100
113	4169565	Разъёмный фланец	50
114	4510169	Уплотнительное кольцо	14
115	4075854	Разъёмный фланец	28
116	M341650	Болт с внутренним шестигранником	56
118	4231299	Шланг	2
119	4508805	Уплотнительное кольцо	4
120	4089703	Разъёмный фланец	8
121	M341445	Болт с внутренним шестигранником	16
124	3043266 замена: 3080554	Хомут	2
124	3043266 замена: 4083223	Хомут	2
124	3043266 замена: 3083224	Хомут	2
124	3043266 замена: 4410171	Хомут	2
124	3043266 замена: 4410170	Хомут	2
124	3043266 замена: J901212	Хомут	2
124	3043266 замена: A590912	Хомут	2
125	4201092 замена: 3080554	Втулка	15
125	4201092 замена: 4083223	Втулка	15
125	4201092 замена: 3083224	Втулка	15
125	4201092 замена: 4410171	Втулка	15
125	4201092 замена: 4410170	Втулка	15
125	4201092 замена: J901212	Втулка	15
125	4201092 замена: A590912	Втулка	15
126	J901214	Болт	9
127	J950012	Гайка	18
128	449490	Шайба	18
130	3080554	Пластина	1
131	4383223	Хомут	14
132	4383224	Хомут	2
133	4410171	Хомут	7
134	4410170	Хомут	1
135	J901212	Болт	16
136	A590912	Пружинная шайба	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
