Масляный радиатор — HITACHI EX3500

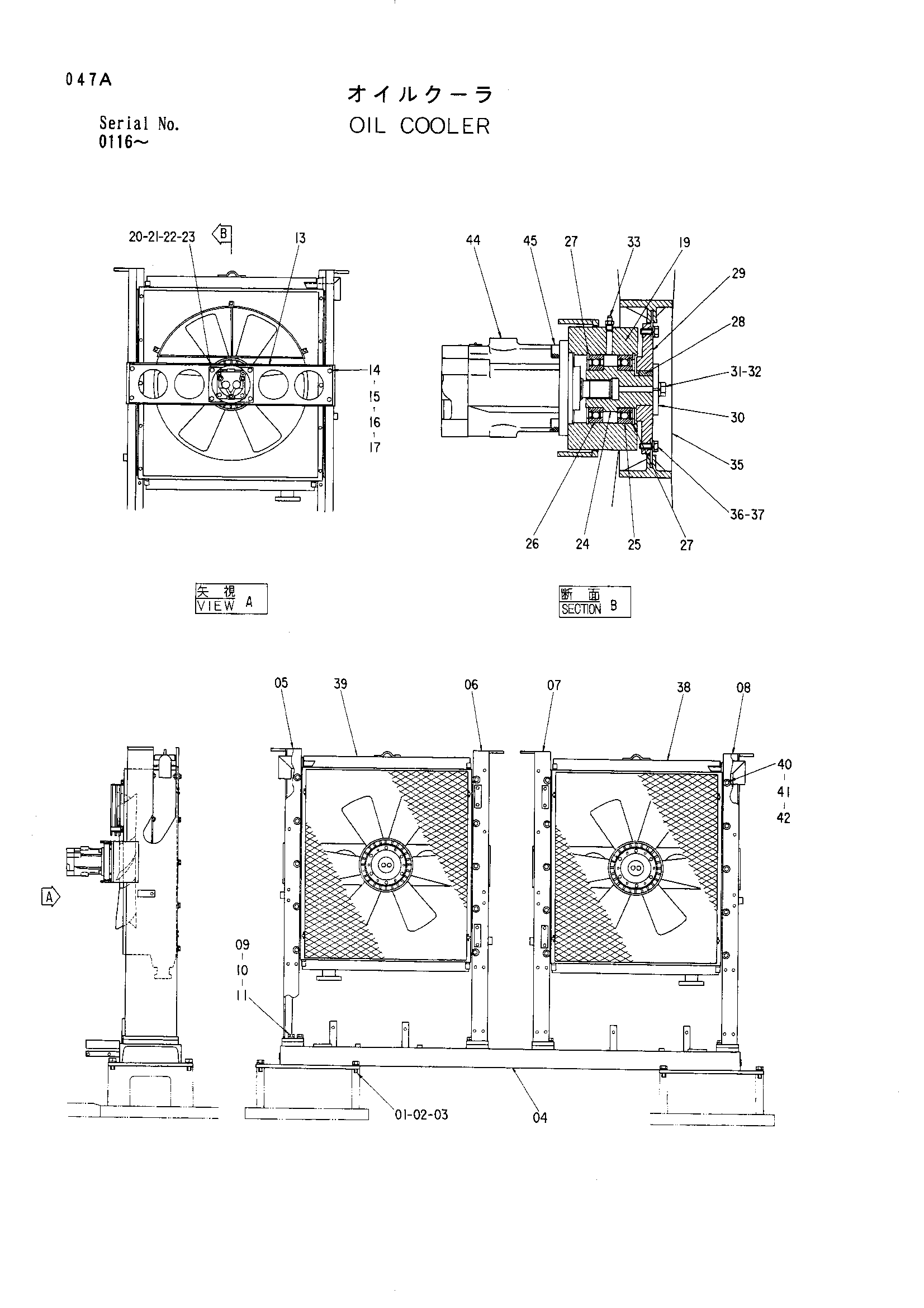

Заводская схема «Масляный радиатор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J931845	Болт	8
02	A590918	Пружинная шайба	8
03	A590118	Плоская шайба	8
04	7023820	Балка	1
05	7023835	Опора	1
06	7023836	Опора	1
07	7023837	Опора	1
08	7023838	Опора	1
09	J901045	Болт	16
10	A590916	Пружинная шайба	16
11	A590116	Плоская шайба	16
13	8049783	Опора	2
14	J901235	Болт	8
15	A590912	Пружинная шайба	8
16	A590112	Плоская шайба	8
17	J950012	Гайка	8
19	8049765	Педестал	2
20	J901240	Болт	8
21	A590912	Пружинная шайба	8
22	A590112	Плоская шайба	8
23	J950012	Гайка	8
24	3054159	Вал	2
25	961045	Шариковый подшипник	2
26	4023590	Шариковый подшипник	2
27	959502	Стопорное кольцо	4
28	94-2259	Шпонка	2
29	4267871	Пластина	2
30	4267956	Фиксатор	2
31	J901030	Болт	4
32	A590910	Пружинная шайба	4
33	J75481	Штуцер	2
35	4228307	Вентилятор	2
36	J900820	Болт	12
37	A590908	Пружинная шайба	12
38	4267093	Масляный радиатор	1
39	4272713	Масляный радиатор	1
40	M111030	Болт	20
41	A590910	Пружинная шайба	20
42	A590110	Плоская шайба	20
44	4265915	Гидромотор	2
45	M341230	Болт с внутренним шестигранником	8

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
