Воздушный трубопроводы (1) — HITACHI EX3500

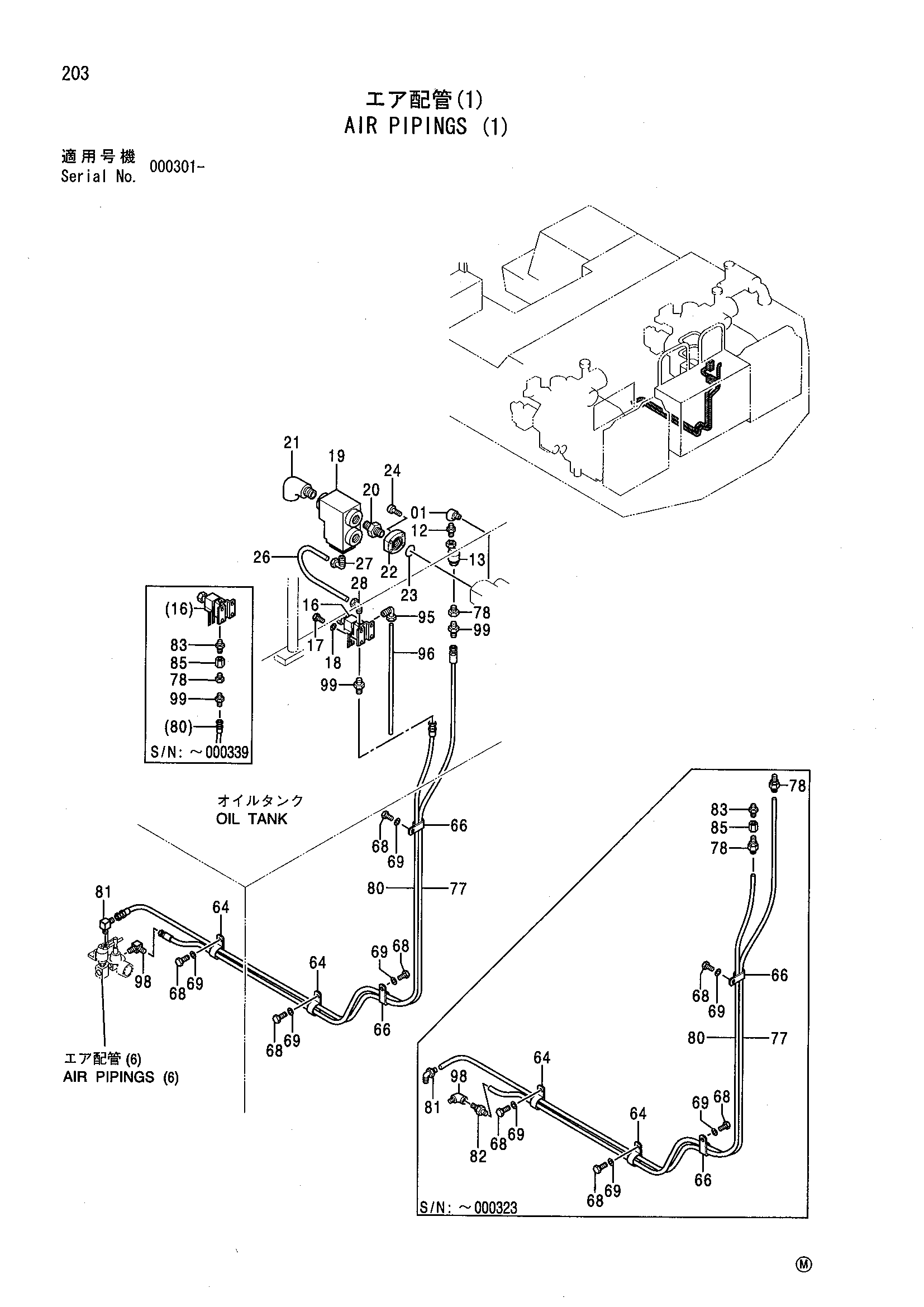

Заводская схема «Воздушный трубопроводы (1)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-0631 | Угловой штуцер | 1 |
| 12 | 94-1702 | Адаптер | 1 |
| 13 | 986953 | Обратный клапан | 1 |
| 16 | 4095354 | Электромагнитный клапан | 1 |
| 17 | M430510 | Винт | 4 |
| 18 | A590905 | Пружинная шайба | 4 |
| 19 | 4095355 | Клапан | 1 |
| 20 | 94-1905 | Адаптер | 1 |
| 21 | 94-0635 | Угловой штуцер | 1 |
| 22 | 4334165 | Фланец | 1 |
| 23 | A811040 | Уплотнительное кольцо | 1 |
| 24 | M341230 | Болт с внутренним шестигранником | 4 |
| 26 | 4185576 | Трубка | 1 |
| 27 | 992312 | Трубка разъём | 1 |
| 28 | 992312 | Трубка разъём | 1 |
| 64 | 4190264 | Зажим | 2 |
| 66 | 4190292 | Зажим | 2 |
| 68 | J901016 | Болт | 4 |
| 69 | A590910 | Пружинная шайба | 4 |
| 77 | 4195806 | Трубка | 1 |
| 77 | 4399894 | Резиновый шланг | 1 |
| 78 | 4508492 | Разъём | 2 |
| 78 | 94-1601 | Переходник | 2 |
| 78 | 94-1601 | Переходник | 1 |
| 80 | 4195805 | Трубка | 1 |
| 80 | 4511498 | Резиновый шланг | 1 |
| 81 | 4507085 | Угловой штуцер | 1 |
| 81 | 4119002 | Угловой штуцер | 1 |
| 82 | 4508492 | Разъём | 1 |
| 83 | 94-1701 | Адаптер | 1 |
| 85 | 94-0685 | Переходник S | 1 |
| 95 | 992312 | Трубка разъём | 1 |
| 96 | 4185576 | Трубка | 1 |
| 98 | 94-0631 | Угловой штуцер | 1 |
| 98 | 4119002 | Угловой штуцер | 1 |
| 99 | 94-1301 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
