Сетчатый фильтр — HITACHI EX3500

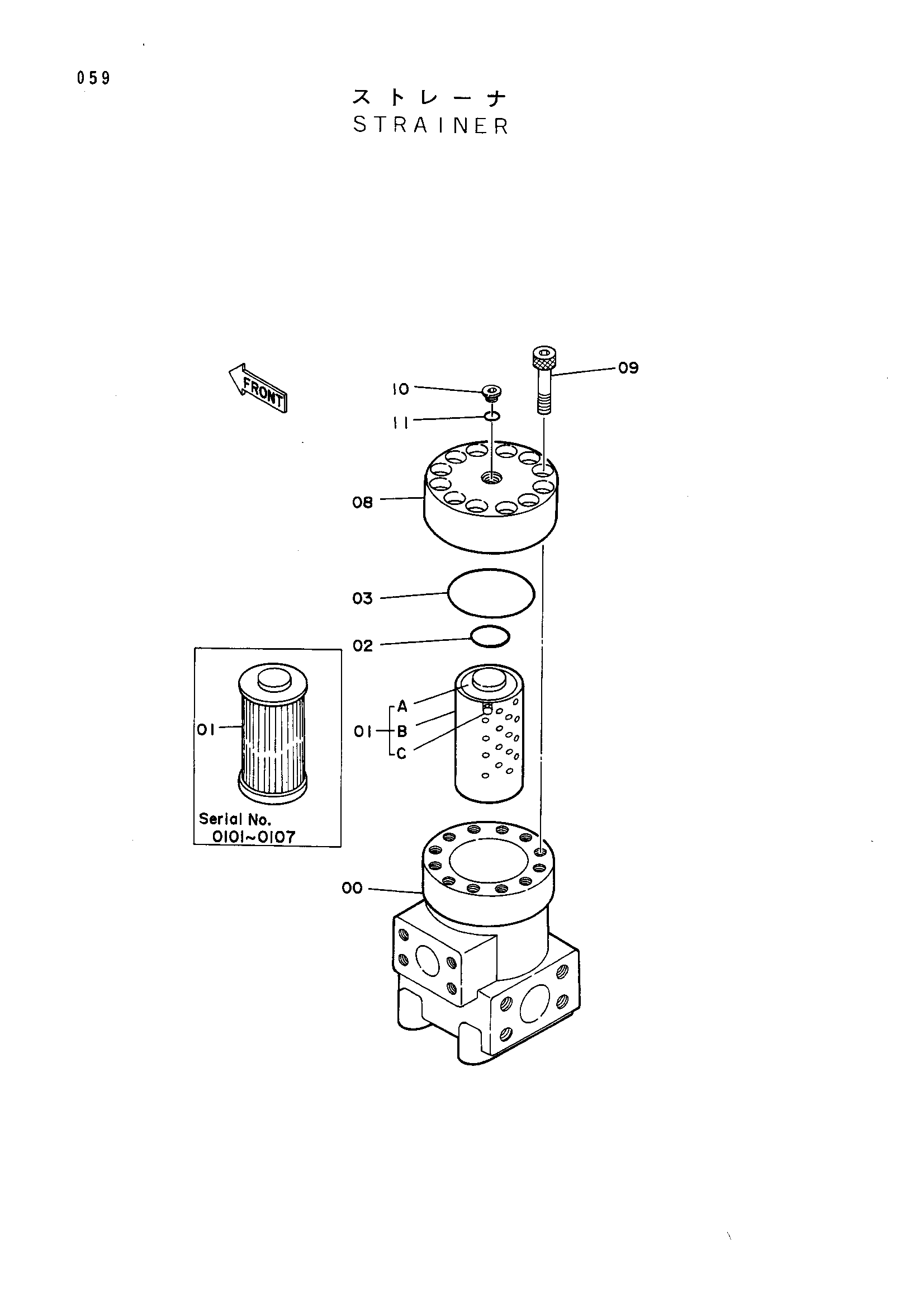

Заводская схема «Сетчатый фильтр» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9064852 замена: 9091859 | Сетчатый фильтр | 8 | |
| 9091859 | Сетчатый фильтр | 8 | |
| 00 | 2022028 | Корпус | 1 |
| 01 | 4187105 замена: 4253230 | Фильтрующий элемент | 1 |
| 01 | 4253230 | Фильтрующий элемент | 1 |
| 01A | 4261573 | Фильтрующий элемент | 1 |
| 01B | 4261574 | Крышка | 1 |
| 01C | M340408 | Болт | 2 |
| 02 | A811050 | Уплотнительное кольцо | 1 |
| 03 | A811100 | Уплотнительное кольцо | 1 |
| 08 | 3040192 | Крышка | 1 |
| 09 | M341660 | Болт с внутренним шестигранником | 12 |
| 10 | 4208977 | Пробка | 1 |
| 11 | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
