Гидромотор (масляный радиатор) — HITACHI EX3500

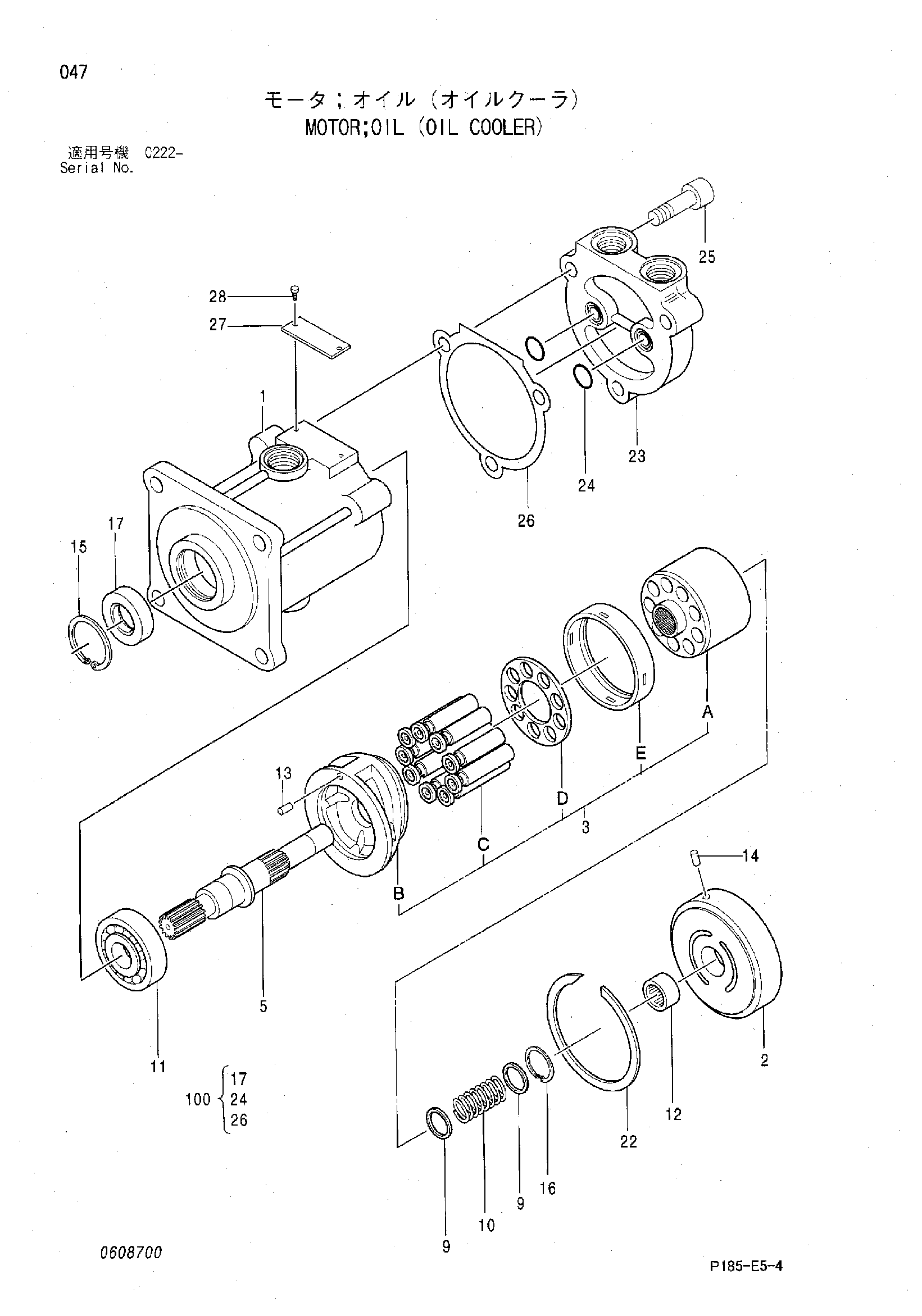

Заводская схема «Гидромотор (масляный радиатор)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4328554 | Гидромотор | 1 | |
| 1 | 0406901 | Корпус | 1 |
| 2 | 0406902 | Блок | 1 |
| 3 | 0608701 | Блок гидроцилиндр.в сборе | 1 |
| 5 | 0406904 | Вал | 1 |
| 9 | 0608705 | Шайба | 2 |
| 10 | 0406905 | Пружина | 1 |
| 11 | 0406906 | Шариковый подшипник | 1 |
| 12 | 0396702 | Игольчатый подшипник | 1 |
| 13 | 0406907 | Палец | 1 |
| 14 | 0396814 | Палец | 1 |
| 15 | 991721 | Стопорное кольцо | 1 |
| 16 | 0396815 | Стопорное кольцо | 1 |
| 17 | 0608702 | Масляное уплотнение | 1 |
| 22 | 0406909 | Стопорное кольцо | 1 |
| 23 | 0406910 | Фланец | 1 |
| 24 | 0608703 | Уплотнительное кольцо | 2 |
| 25 | 0150616 | Болт с внутренним шестигранником | 3 |
| 26 | 0406911 | Прокладка | 1 |
| 100 | 0608704 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
