Гидроцилиндр ковша (левый)<погрузчик> — HITACHI EX3500

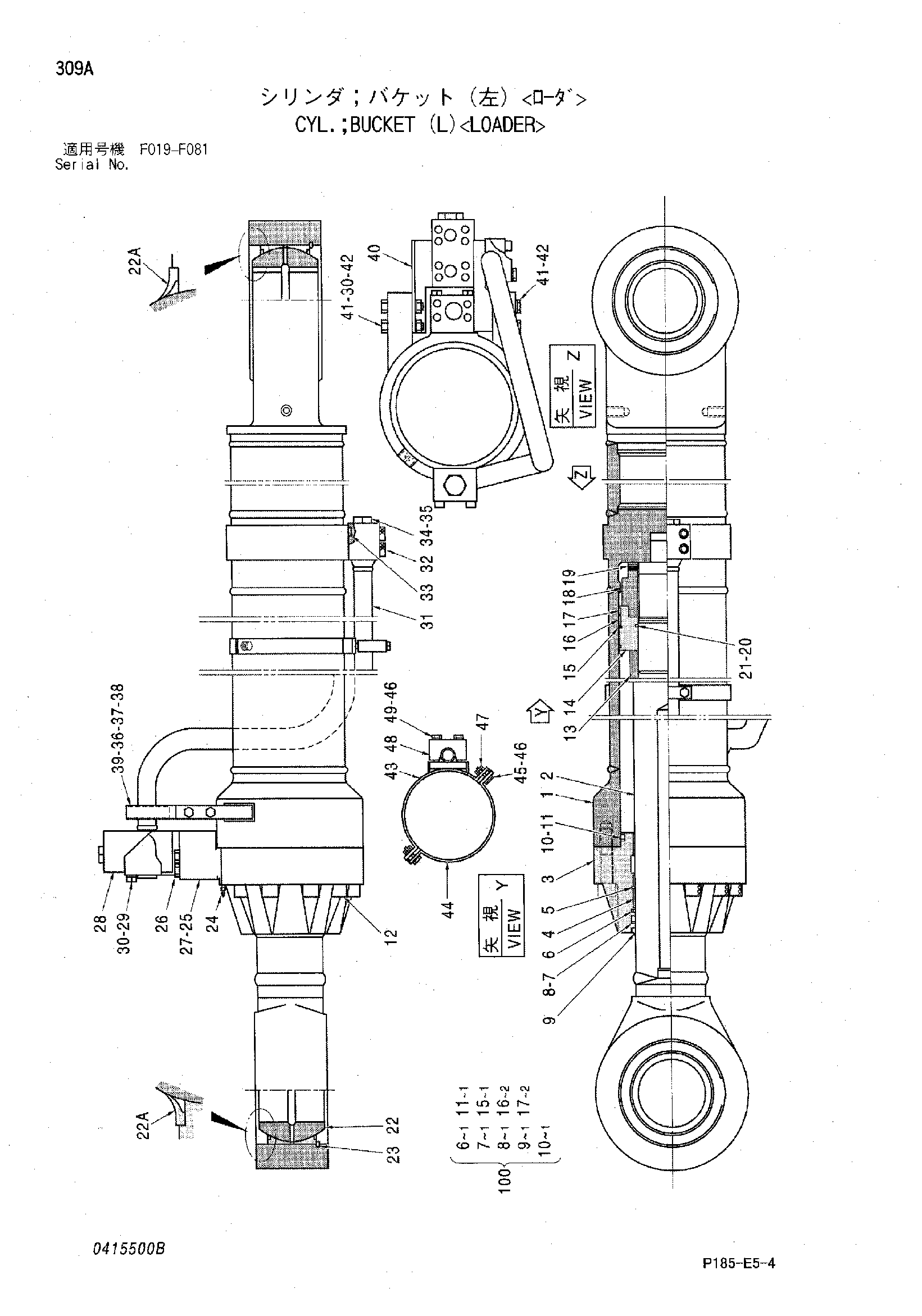

Заводская схема «Гидроцилиндр ковша (левый)<погрузчик>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287115 замена: 4630959 | Гидроцилиндр ковша (левый) | 1 | |
| 1-27 | 4287120 замена: 4630961 | Гидроцилиндр ковша | 1 |
| 1 | 4287116 замена: 0940202 | Трубка | 1 |
| 2 | 0317702 замена: 0940201 | Шток поршня | 1 |
| 3 | 0317703 замена: 4632593 | Головка гидроцилиндра | 1 |
| 4 | 0317704 | Втулка | 1 |
| 5 | 0317705 | Стопорное кольцо | 1 |
| 6 | 0336304 | Уплотнительное кольцо | 1 |
| 7 | 0317707 | U-образная манжета | 1 |
| 8 | 0317708 | Опорное кольцо | 1 |
| 9 | 0317709 замена: 4438828 | Грязесъёмное кольцо | 1 |
| 10 | 4123441 | Уплотнительное кольцо | 1 |
| 11 | 0317710 | Опорное кольцо | 1 |
| 12 | 0317711 | Болт с внутренним шестигранником | 11 |
| 13 | 0317712 | Амортизирующий подшипник | 1 |
| 14 | 0317713 | Поршень | 1 |
| 15 | 0317714 замена: 4203613 | Уплотнительное кольцо | 1 |
| 16 | 0317715 | Кольцо | 2 |
| 17 | 4199801 | Кольцо | 2 |
| 18 | 0317716 | Гайка | 1 |
| 19 | 0415507 замена: 0339709 | Установочный винт | 1 |
| 20 | 0317717 | Уплотнительное кольцо | 1 |
| 21 | 0317718 | Опорное кольцо | 2 |
| 22 | 0317321 | Подшипник. спхерикал | 2 |
| 22A | 4295127 | Уплотнение | 2 |
| 23 | 0317322 | Стопорное кольцо | 2 |
| 24 | 0237418 | Воздушный клапан | 2 |
| 25 | 0317719 | Соединение | 1 |
| 26 | 0415510 | Болт | 4 |
| 27 | 0317224 замена: 4387278 | Уплотнительное кольцо | 1 |
| 28 | 0415508 | Соединение | 1 |
| 29 | 0415516 | Болт | 2 |
| 30 | 0415513 | Пружинная шайба | 6 |
| 31 | 0415509 | Трубка | 1 |
| 32 | 0317226 | Болт с внутренним шестигранником | 8 |
| 33 | 0317224 замена: 4387278 | Уплотнительное кольцо | 2 |
| 34 | 0317227 | Пробка | 1 |
| 35 | 0317230 | Уплотнительное кольцо | 1 |
| 36 | 0317325 | Хомут трубки | 1 |
| 37 | 0415506 | Болт | 2 |
| 38 | 0415504 замена: 0259112 | Пружинная шайба | 2 |
| 39 | 0415511 | Пластина | 1 |
| 40 | 0415515 | Пластина | 1 |
| 41 | 0415512 | Болт | 4 |
| 42 | 0415514 замена: 0415505 | Гайка | 2 |
| 43-49 | 4289487 | Лента | 1 |
| 43 | 0415502 | Лента | 1 |
| 44 | 0415501 | Лента | 1 |
| 45 | 0415503 замена: 0415403 | Болт | 2 |
| 46 | 0415504 | Пружинная шайба | 4 |
| 47 | 0415505 | Гайка | 2 |
| 48 | 0317325 | Хомут трубки | 1 |
| 49 | 0415506 | Болт | 2 |
| 100 | 4210678 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
