Основной трубопроводы погрузчик — HITACHI EX3500

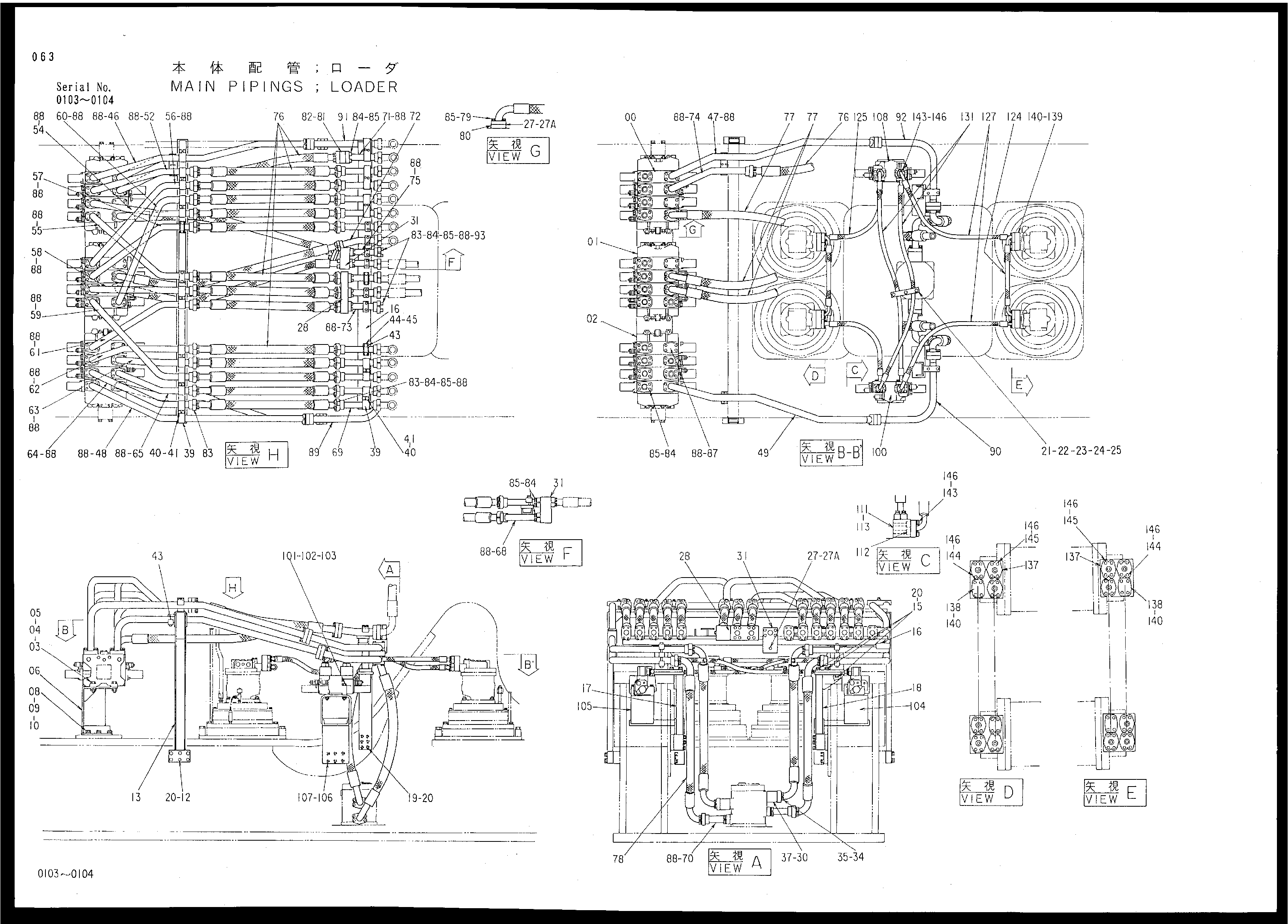

Заводская схема «Основной трубопроводы погрузчик» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4191087 замена: 4292739	Гидрораспределитель	1
00	4292739	Гидрораспределитель	1
01	4191086 замена: 4292737	Гидрораспределитель	1
01	4292737	Гидрораспределитель	1
02	4191088 замена: 4292749	Гидрораспределитель	1
02	4292749	Гидрораспределитель	1
03	J912070	Болт	12
04	A590920	Пружинная шайба	12
05	J951020	Гайка	8
06	6008535	Опора	1
08	J912055	Болт	12
09	A590920	Пружинная шайба	12
10	4018545	Шайба	12
12	J912090	Болт	12
13	6008540	Опора	1
15	J912055	Болт	12
16	7019384	Опора	1
17	8036553	Опора	1
18	8036554	Опора	1
19	J912004	Болт	12
20	A590920	Пружинная шайба	36
21	4192414	Хомут	1
22	4242318	Втулка	2
23	J901090	Болт	3
24	A590910	Пружинная шайба	3
25	J950010	Гайка	3
27	4093624	Пробка	1
27A	957366	Уплотнительное кольцо	1
28	4218691	Блок	1
30	3036289	Блок	2
31	4218692	Блок	1
34	J912012	Болт	8
35	A590920	Пружинная шайба	8
37	4292385	Уплотнительное кольцо	2
37	4510170 замена: 4292385	Уплотнительное кольцо	2
39	4179429	Хомут трубки	13
40	J901600	Болт	26
41	A590916	Пружинная шайба	26
43	4179431	Хомут трубки	15
44	J901400	Болт	30
45	A590914	Пружинная шайба	30
46	7018360	Трубка	1
47	7018358	Трубка	1
48	7018361	Трубка	1
49	7018359	Трубка	1
52	8036319	Трубка	1
54	8036321	Трубка	1
55	8036323	Трубка	1
56	8036328	Трубка	1
57	8036320	Трубка	1
58	8036324	Трубка	1
59	8036316	Трубка	1
60	8036329	Трубка	1
61	8036327	Трубка	1
62	8036326	Трубка	1
63	8036325	Трубка	1
64	8036317	Трубка	1
65	8036318	Трубка	1
69	8036312	Трубка	10
70	8036441	Трубка	2
71	8041346	Трубка	1
72	8041299	Трубка	1
73	8041301	Трубка	3
74	8038735	Трубка	1
75	8041300	Трубка	2
76	4192051	Шланг	14
77	4192052	Шланг	3
78	4192053	Шланг	4
79	J912002	Болт	4
80	3037389	Проставка	1
81	3040897	Фланец	1
82	94-2026	Пробка	1
83	4169565	Разъёмный фланец	118
84	J912075	Болт	352
85	A590920	Пружинная шайба	352
87	3031029	Крышка	18
88	4292385	Уплотнительное кольцо	109
88	4510170 замена: 4292385	Уплотнительное кольцо	109
89	8038739	Трубка	1
90	8038737	Трубка	1
91	8038738	Трубка	1
92	8038736	Трубка	1
93	4204850 замена: 4092534	Крышка	17
93	4204850 замена: 4249893	Крышка	17
100	4191089	Гидрораспределитель	1
101	J901604	Болт	6
102	J950016	Гайка	6
103	A590916	Пружинная шайба	6
104	7016804	Кронштейн	1
105	7017269	Кронштейн	1
106	J912045	Болт	12
107	A590920	Пружинная шайба	12
108	4195287	Гидрораспределитель	1
111	3034287	Блок	4
112	M341690	Болт с внутренним шестигранником	16
113	4292386	Уплотнительное кольцо	4
113	A811045 замена: 4292386	Уплотнительное кольцо	4
124	4192082	Шланг	4
125	4192076	Шланг	2
127	4192078	Шланг	2
131	4197708	Шланг	2
137	4085560	Разъёмный фланец	40
138	4100932	Крышка	4
139	4186441	Блок	4
140	4292382	Уплотнительное кольцо	32
140	966993 замена: 4292382	Уплотнительное кольцо	32
143	J901245	Болт	32
144	J901250	Болт	32
145	J901295	Болт	32
146	A590912	Пружинная шайба	96
