Каталог запчастей HITACHI
HCM-1 (базовый машина) — HITACHI EX3500

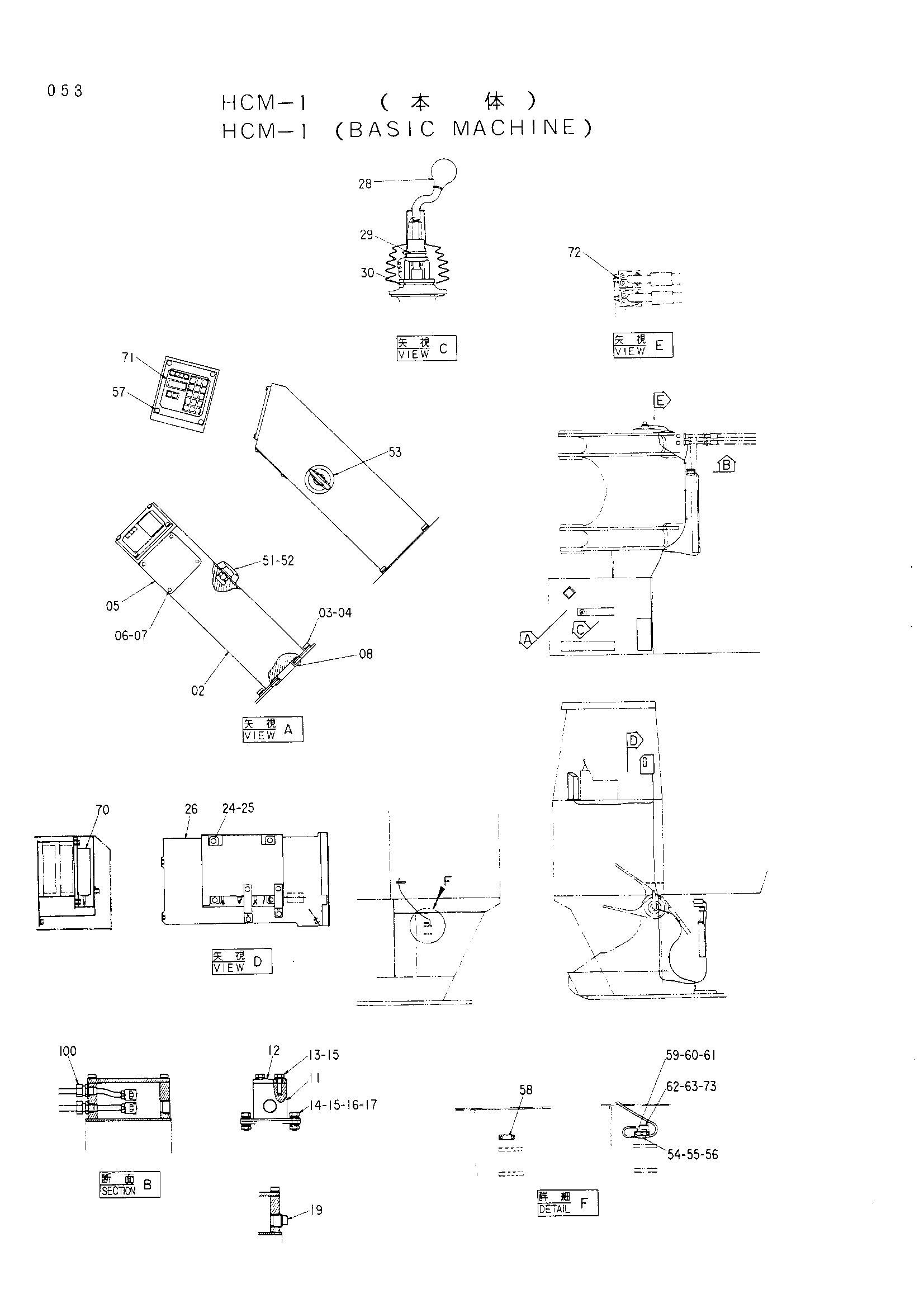

Заводская схема «HCM-1 (базовый машина)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7021473 | Стойка | 1 |
| 03 | J901014 | Болт | 4 |
| 04 | A590910 | Пружинная шайба | 4 |
| 05 | 4248431 | Пластина | 1 |
| 06 | J650406 | Винт | 4 |
| 07 | J251004 | Пружинная шайба | 4 |
| 08 | 4509404 | Резиновая втулка | 1 |
| 11 | 8038785 | Короб | 1 |
| 12 | 4178784 | Крышка | 1 |
| 13 | J901022 | Болт | 4 |
| 14 | J901030 | Болт | 4 |
| 15 | A590910 | Пружинная шайба | 8 |
| 16 | A590110 | Плоская шайба | 8 |
| 17 | J950010 | Гайка | 4 |
| 19 | 94-2026 | Пробка | 1 |
| 24 | J901014 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 4248508 | Короб | 1 |
| 28 | 0319704 | Рычаг | 1 |
| 29 | 0319703 | Втулка | 1 |
| 30 | 0319702 | Лента | 1 |
| 51 | 4169190 | Выключатель поворотный | 1 |
| 52 | 4169253 | Ручка | 1 |
| 53 | 4169254 | Информационная табличка | 1 |
| 54 | M430610 | Винт | 11 |
| 55 | A590906 | Пружинная шайба | 11 |
| 56 | 4000859 | Зажим трубка | 10 |
| 57 | J650616 | Винт | 4 |
| 58 | 4151249 | Седло винта | 1 |
| 59 | 4152137 | Кронштейн | 1 |
| 60 | J900845 | Болт | 2 |
| 61 | A590908 | Пружинная шайба | 2 |
| 62 | J900640 | Болт | 2 |
| 63 | A590906 | Пружинная шайба | 2 |
| 70 | 4158848 | Короб управление | 1 |
| 71 | 4158849 | Короб индикатор | 1 |
| 72 | 4156090 | Датчик давления | 2 |
| 73 | 4153351 | Измеритель инклино | 1 |
| 100 | 4204459 | Разъём | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
