Смазка трубопроводы <экскаватор> — HITACHI EX3500

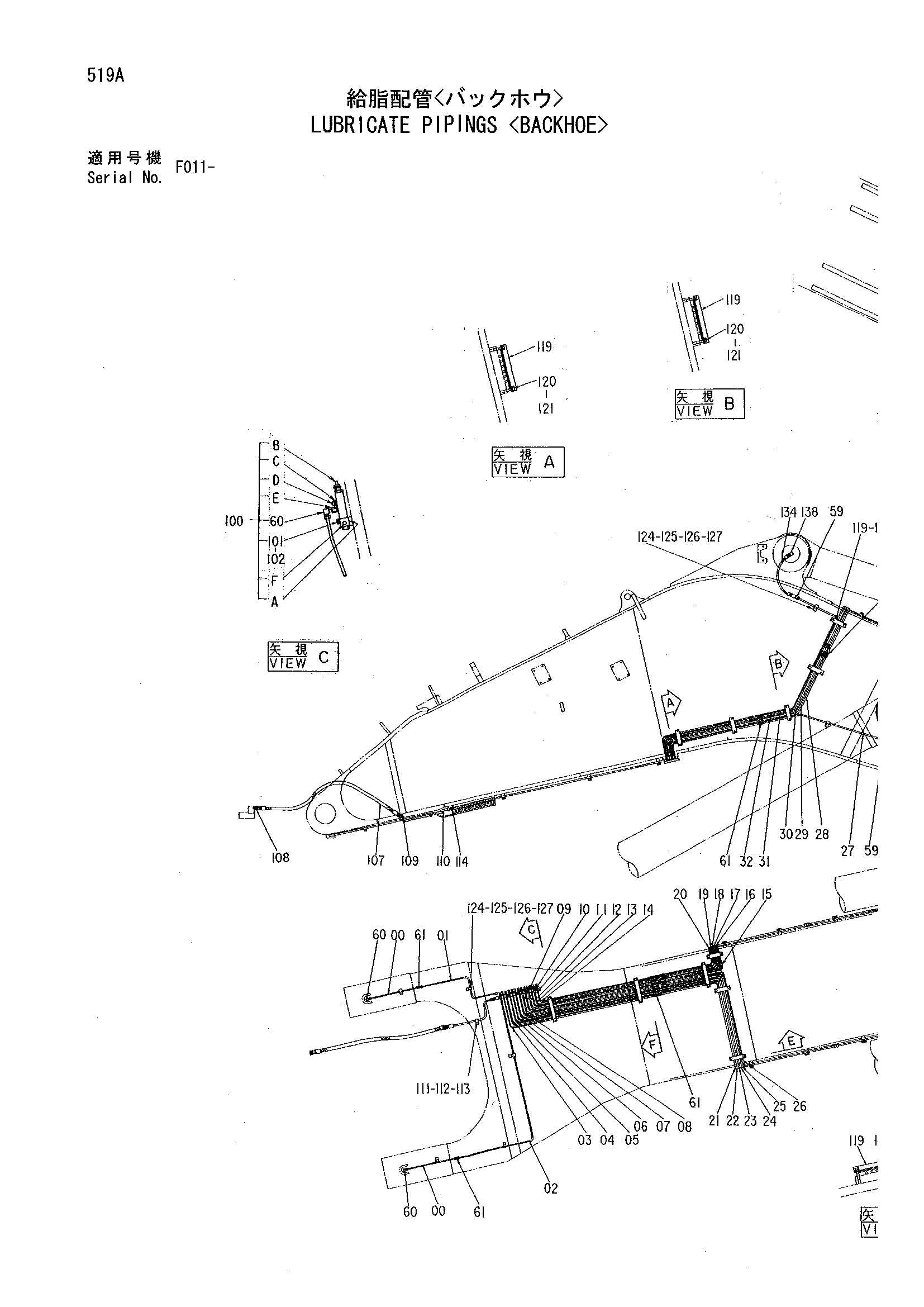

Заводская схема «Смазка трубопроводы <экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4227150	Трубка	2
01	4227151	Трубка	1
01	4392729	Трубка	1
02	4227152	Трубка	1
02	7392730	Трубка	1
03	4227153	Трубка	1
03	4392731	Трубка	1
04	4227154	Трубка	1
04	4392732	Трубка	1
05	4227155	Трубка	1
05	4392733	Трубка	1
06	4227156	Трубка	1
06	4392734	Трубка	1
07	4227157	Трубка	1
07	4392735	Трубка	1
08	4227158	Трубка	1
08	4392736	Трубка	1
09	4227159	Трубка	1
09	4392737	Трубка	1
10	4227160	Трубка	1
10	4392738	Трубка	1
11	4227161	Трубка	1
11	4392739	Трубка	1
12	4227162	Трубка	1
12	4392740	Трубка	1
13	4227163	Трубка	1
13	4392741	Трубка	1
14	4227164	Трубка	1
14	4392742	Трубка	1
15	4227165	Трубка	1
16	4227166	Трубка	1
17	4227167	Трубка	1
18	4227168	Трубка	1
19	4227169	Трубка	1
20	4227170	Трубка	1
21	4227171	Трубка	1
22	4227172	Трубка	1
23	4227173	Трубка	1
24	4227174	Трубка	1
25	4227175	Трубка	1
26	4227176	Трубка	1
27	4227177	Трубка	1
28	4227178	Трубка	2
29	4227179	Трубка	2
30	4227180	Трубка	2
31	4227181	Трубка	2
32	4227182	Трубка	2
33	4227183	Трубка	1
34	4227184	Трубка	1
35	4227185	Трубка	1
36	4227186	Трубка	1
37	4227187	Трубка	1
38	4227188	Трубка	1
39	4227189	Трубка	1
40	4227190	Трубка	1
41	4227191	Трубка	1
42	4227192	Трубка	8
43	4227193	Трубка	2
44	4227194	Трубка	2
45	4227195	Трубка	2
46	4227196	Трубка	1
47	4227197	Трубка	1
48	4227198	Трубка	1
49	4227199	Трубка	1
50	4234525	Трубка	1
51	4234526	Трубка	1
52	4234527	Трубка	1
53	4234528	Трубка	1
54	4234529	Трубка	1
55	4234530	Трубка	1
56	4234531	Трубка	1
57	4234532	Трубка	1
59	4130169	Штуцер трубки	10
60	4130175	Штуцер трубки	18
61	4130192	Штуцер трубки	60
100	4253249	Клапан	1
100A	4227148	Коллектор	1
100B	4182051	Клапан	14
100C	4191349	Адаптер	14
100D	J75481	Штуцер	14
100E	4253567	Адаптер	14
100F	94-2012	Пробка	1
101	J900845	Болт	5
102	A590908	Пружинная шайба	5
107	4159549	Шланг	1
108	94-1304	Адаптер	1
109	4110876	Адаптер	1
110	8042701	Трубка	1
110	8070456	Трубка	1
111	4138227	Хомут трубки	1
112	J901040	Болт	1
113	A590910	Пружинная шайба	1
114	94-1302	Адаптер	1
117	4054027	Хомут	3
118	4054026	Хомут	1
119	4054025	Хомут	15
120	J901028	Болт	38
121	A590910	Пружинная шайба	38
122	4032158	Хомут	10
123	4032159	Резиновая прокладка	10
124	4032160	Хомут	11
125	4032161	Резиновая прокладка	11
126	J901228	Болт	21
127	A590912	Пружинная шайба	21
133	4062815	Шланг	2
134	4055174	Шланг	2
135	4022542	Шланг	6
136	94-1301	Адаптер	8
138	94-1401	Угловой штуцер	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
