Пилотные гидролинии (2-12)<экскаватор> — HITACHI EX3500

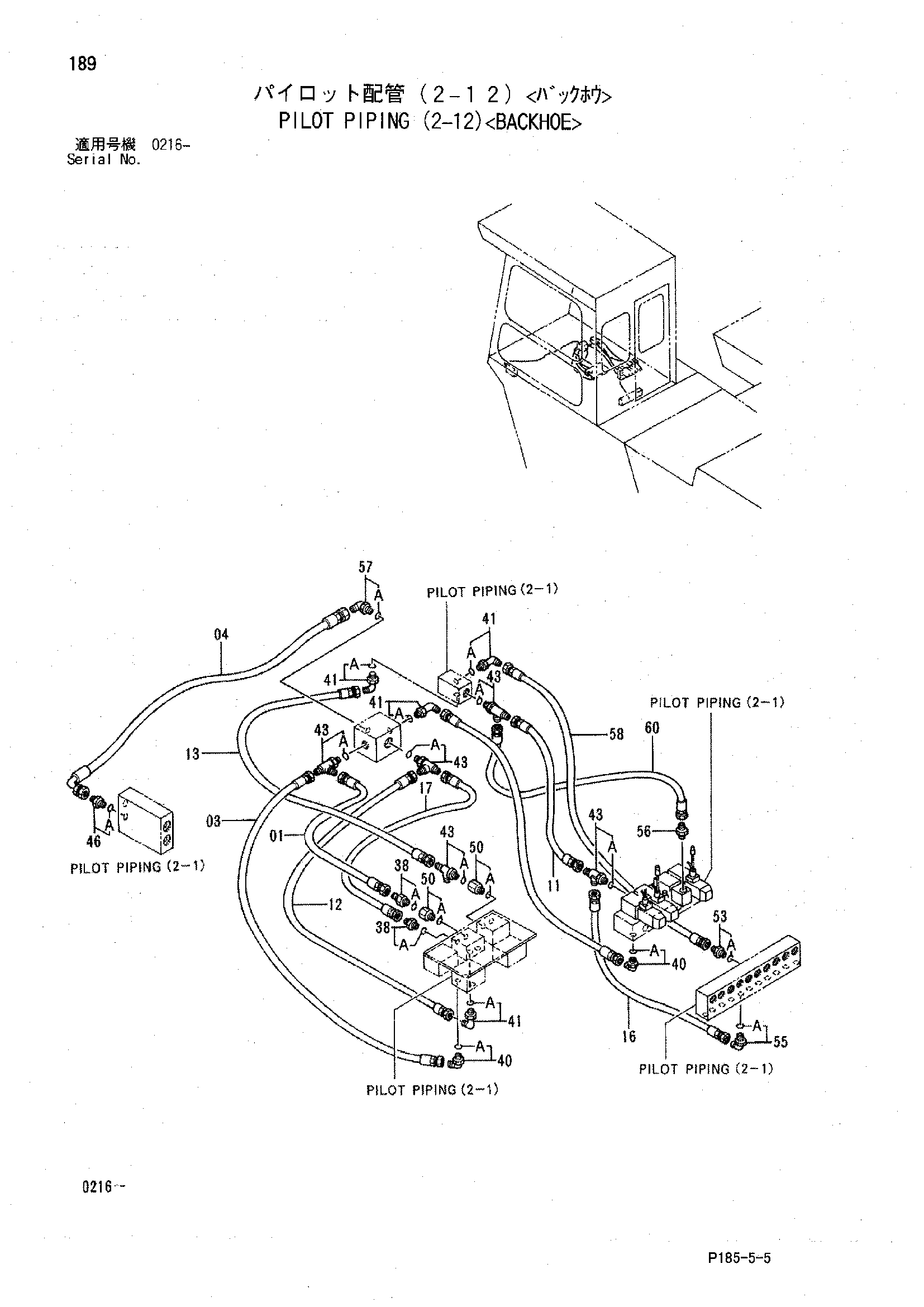

Заводская схема «Пилотные гидролинии (2-12)<экскаватор>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055144 | Шланг | 1 |
| 02 | 4098516 | Шланг | 1 |
| 03 | 4157601 | Шланг | 1 |
| 04 | 4100731 | Шланг | 1 |
| 11 | 4107297 | Шланг | 1 |
| 12 | 4158042 | Шланг | 1 |
| 13 | 4055174 | Шланг | 1 |
| 16 | 4015462 | Шланг | 1 |
| 17 | 4015462 | Шланг | 1 |
| 38 | 4042030 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4112300 | Угловой штуцер | 2 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4173021 | Угловой штуцер | 4 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4187557 | Штуцер трубки | 5 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4042031 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4202564 | Адаптер | 2 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 53 | 4180350 | Адаптер | 1 |
| 53A | 4509180 | О-рнг | 1 |
| 55 | 4169594 | Угловой штуцер | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4197473 | Адаптер | 1 |
| 57 | 4094319 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | 4022548 | Шланг | 1 |
| 60 | 4197713 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
