Шестерённый насос — HITACHI EX3500

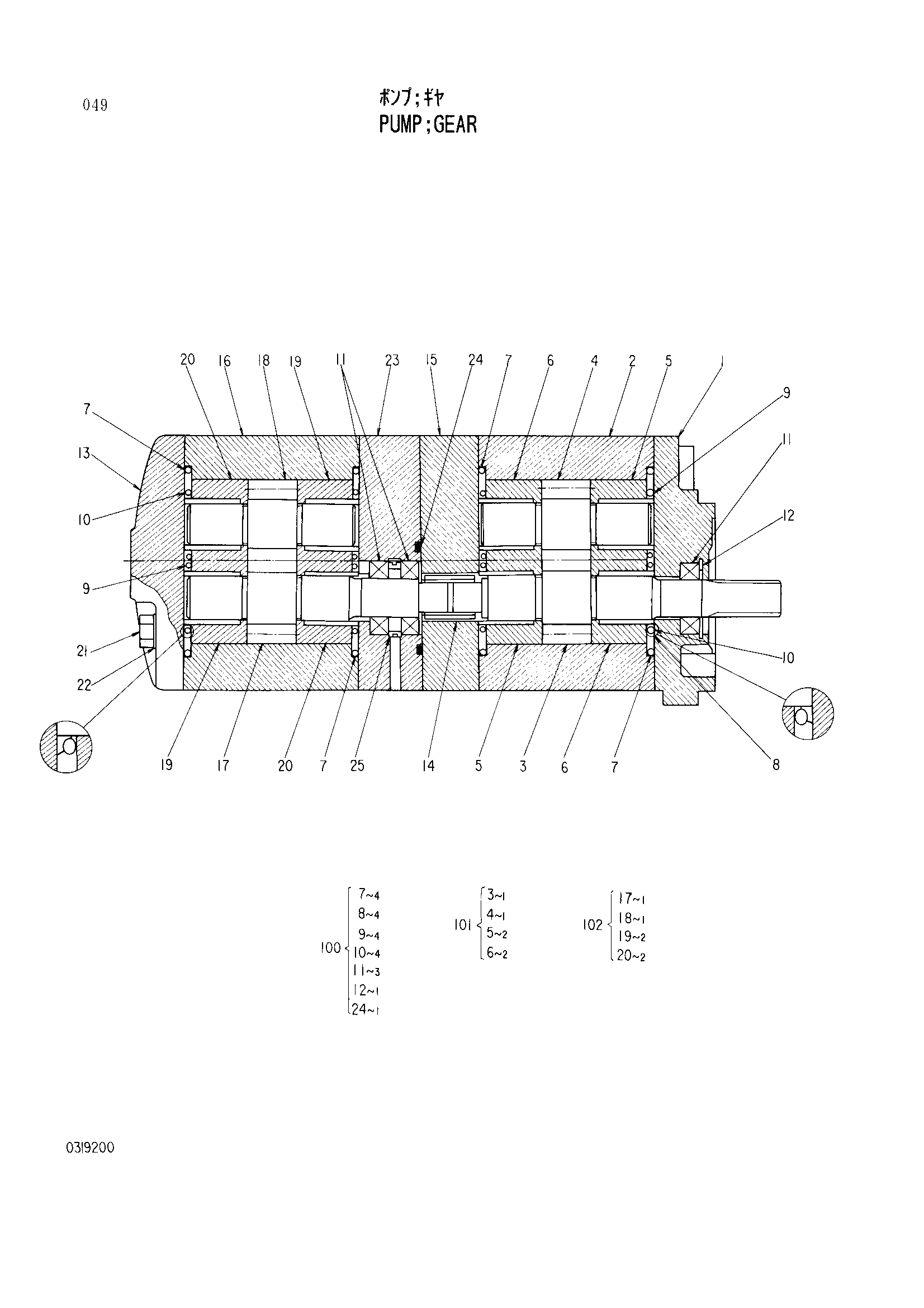

Заводская схема «Шестерённый насос» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4201822 | Шестерённый насос | 1 | |
| 1 | 4136780 | Фланец | 1 |
| 7 | 0319201 | Уплотнение | 4 |
| 8 | 0319202 | Уплотнение | 4 |
| 9 | 4070459 | Кольцо | 4 |
| 10 | 4070457 | Кольцо | 4 |
| 11 | 4136785 | Масляное уплотнение | 3 |
| 12 | 991716 | Стопорное кольцо | 1 |
| 13 | 4070463 | Крышка | 1 |
| 14 | 0115716 | Коупринг | 1 |
| 15 | 0115710 | Пластина | 1 |
| 21 | 0319203 | Болт | 4 |
| 22 | 4070478 | Пружинная шайба | 4 |
| 23 | 0319204 | Пластина | 1 |
| 24 | A810040 | Уплотнительное кольцо | 1 |
| 25 | 0319205 | Проставка | 1 |
| 100 | 0319206 | Комплект репаир | 1 |
| 101 | 0319207 | Кит-а | 1 |
| 102 | 0319208 | Кит-б | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
