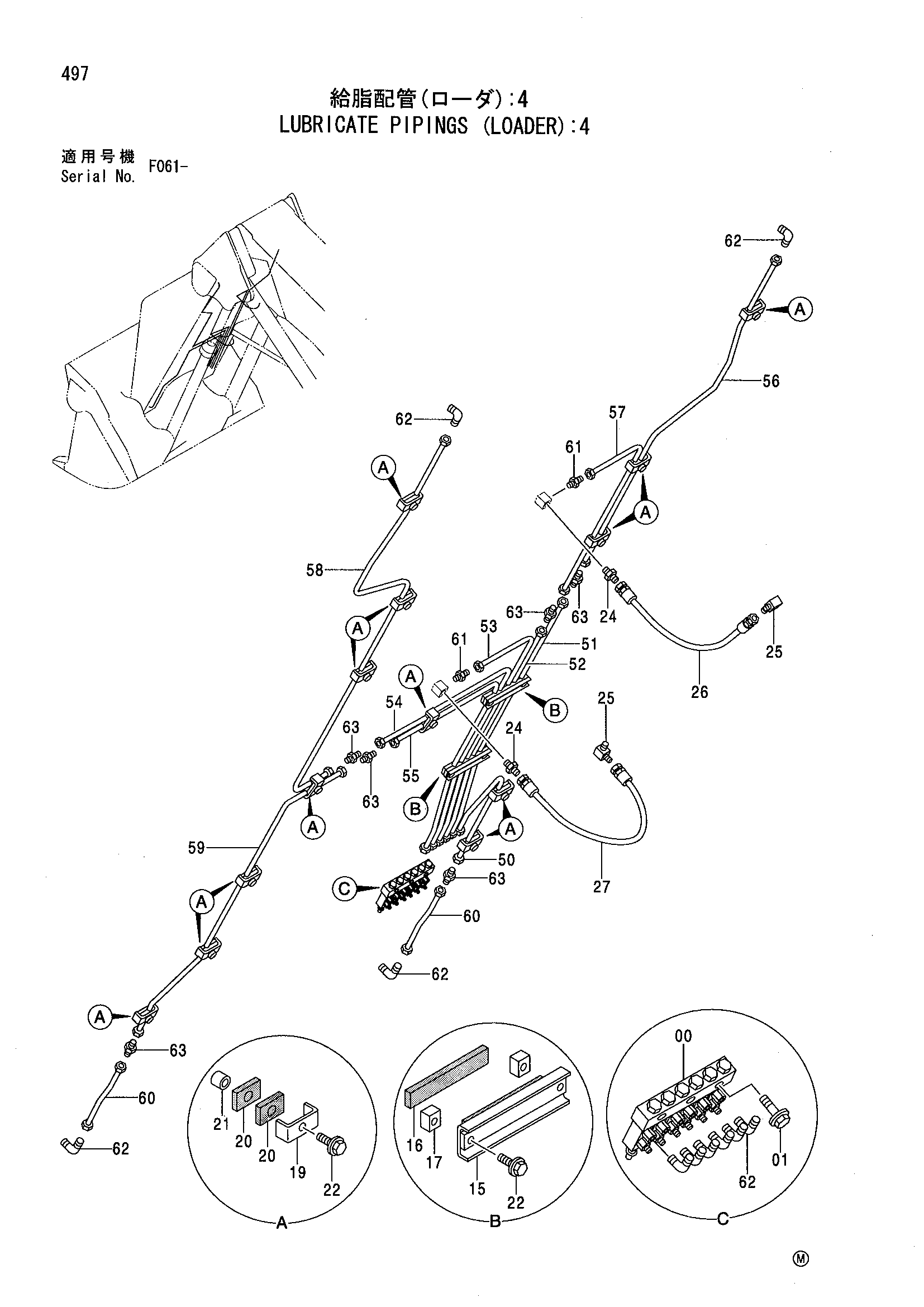

Смазка трубопроводы (погрузчик): 4 — HITACHI EX3500
Заводская схема «Смазка трубопроводы (погрузчик): 4» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253240 | Клапан | 1 |
| 01 | J010845 | Болт с шайбой | 3 |
| 15 | 9735865 | Хомут | 2 |
| 16 | 4264318 | Резиновая прокладка | 2 |
| 17 | 4264319 | Проставка | 4 |
| 19 | 4302748 | Хомут | 13 |
| 20 | 4269657 | Резиновая прокладка | 26 |
| 21 | 4302747 | Проставка | 13 |
| 22 | J011035 | Болт с шайбой | 17 |
| 24 | 94-1301 | Адаптер | 2 |
| 25 | 94-1401 | Угловой штуцер | 2 |
| 26 | 4015462 | Шланг | 1 |
| 27 | 4158043 | Шланг | 1 |
| 50 | 4362964 | Трубка | 1 |
| 51 | 4362965 | Трубка | 1 |
| 52 | 4362966 | Трубка | 1 |
| 53 | 4362967 | Трубка | 1 |
| 54 | 4362968 | Трубка | 1 |
| 55 | 4362969 | Трубка | 1 |
| 56 | 4362970 | Трубка | 1 |
| 57 | 4362971 | Трубка | 1 |
| 58 | 4362972 | Трубка | 1 |
| 59 | 4362973 | Трубка | 1 |
| 60 | 4362974 | Трубка | 2 |
| 61 | 4130169 | Штуцер трубки | 2 |
| 62 | 4130175 | Штуцер трубки | 10 |
| 63 | 4130192 | Штуцер трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
