Трансмиссия радиатор (2) — HITACHI EX3500

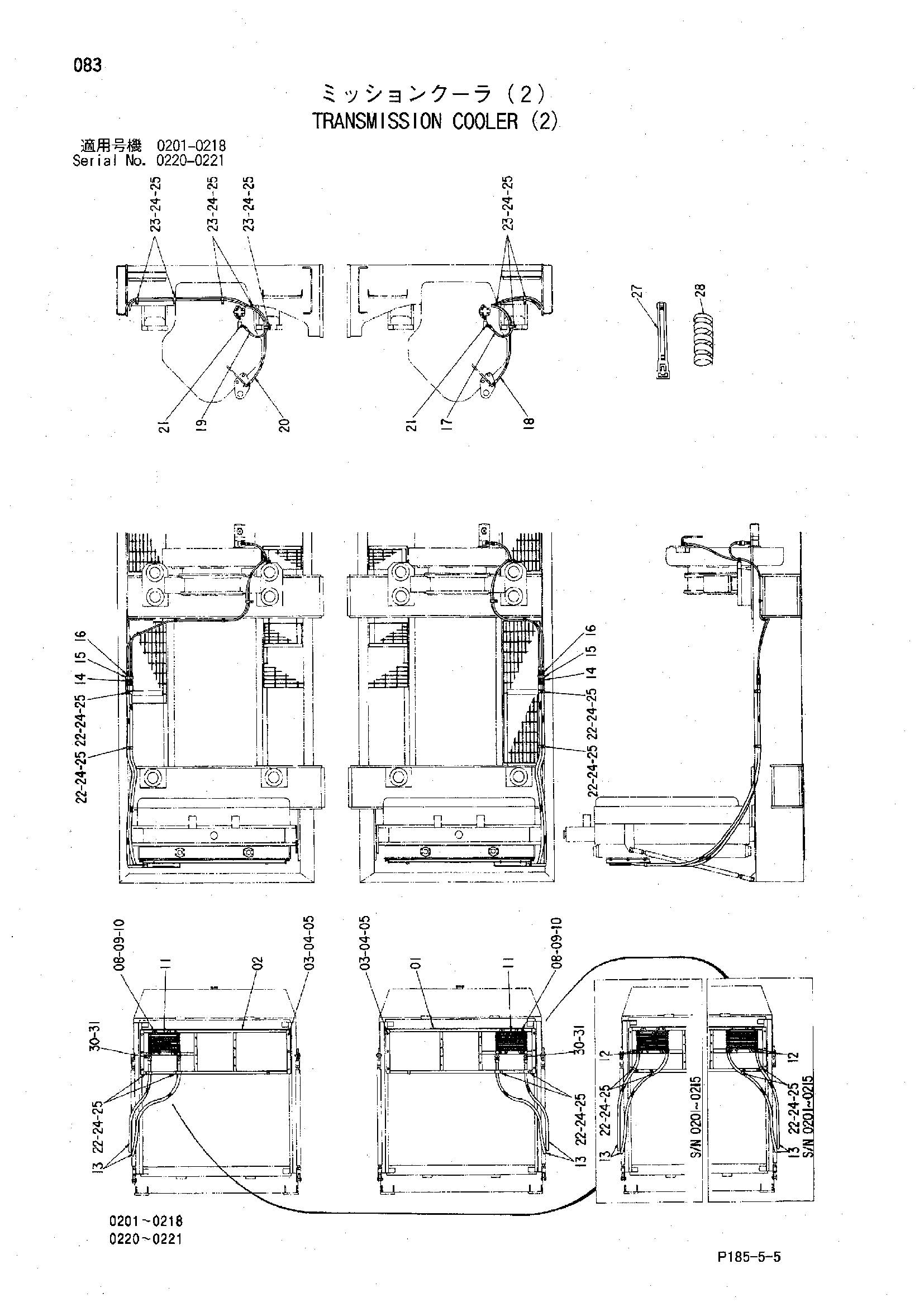

Заводская схема «Трансмиссия радиатор (2)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7023846 | Опора | 1 |
| 02 | 7023847 | Опора | 1 |
| 03 | J901020 замена: J021020 | Болт | 12 |
| 03 | J021020 | Болт с шайбой | 12 |
| 04 | A590910 | Пружинная шайба | 16 |
| 05 | A590110 | Плоская шайба | 16 |
| 08 | J900614 замена: J020614 | Болт | 8 |
| 08 | J020614 | Болт с шайбой | 8 |
| 09 | A590906 | Пружинная шайба | 8 |
| 10 | A590106 | Плоская шайба | 8 |
| 11 | 4268226 замена: 4322121 | Масляный радиатор | 2 |
| 11 | 4322121 | Масляный радиатор | 2 |
| 12 | 4504367 замена: 4323622 | Хомут шланга | 8 |
| 12 | 4323622 | Хомут шланга | 8 |
| 13 | 4267217 замена: 4275066 | Шланг | 4 |
| 13 | 4275066 | Шланг | 4 |
| 13 | 4322191 | Шланг | 4 |
| 14 | 94-1304 | Адаптер | 4 |
| 15 | 94-0604 | Переходник | 4 |
| 16 | 94-1302 | Адаптер | 4 |
| 17 | 4267242 замена: 4275067 | Шланг | 1 |
| 17 | 4275067 | Шланг | 1 |
| 18 | 4267243 замена: 4275068 | Шланг | 1 |
| 18 | 4275068 | Шланг | 1 |
| 19 | 4267244 замена: 4275069 | Шланг | 1 |
| 19 | 4275069 | Шланг | 1 |
| 20 | 4267245 замена: 4275070 | Шланг | 1 |
| 20 | 4275070 | Шланг | 1 |
| 21 | 4095133 | Угловой штуцер | 2 |
| 22 | 4190264 | Зажим | 12 |
| 23 | 4190282 | Зажим | 8 |
| 24 | J901018 | Болт | 16 |
| 25 | A590910 | Пружинная шайба | 16 |
| 27 | 4121859 | Ленточный зажим | 10 |
| 28 | 4044420 | Защитный кожух | 20 |
| 30 | 4321964 | Адаптер | 4 |
| 31 | 4153095 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
