Смазка трубопроводы экскаватор — HITACHI EX3500

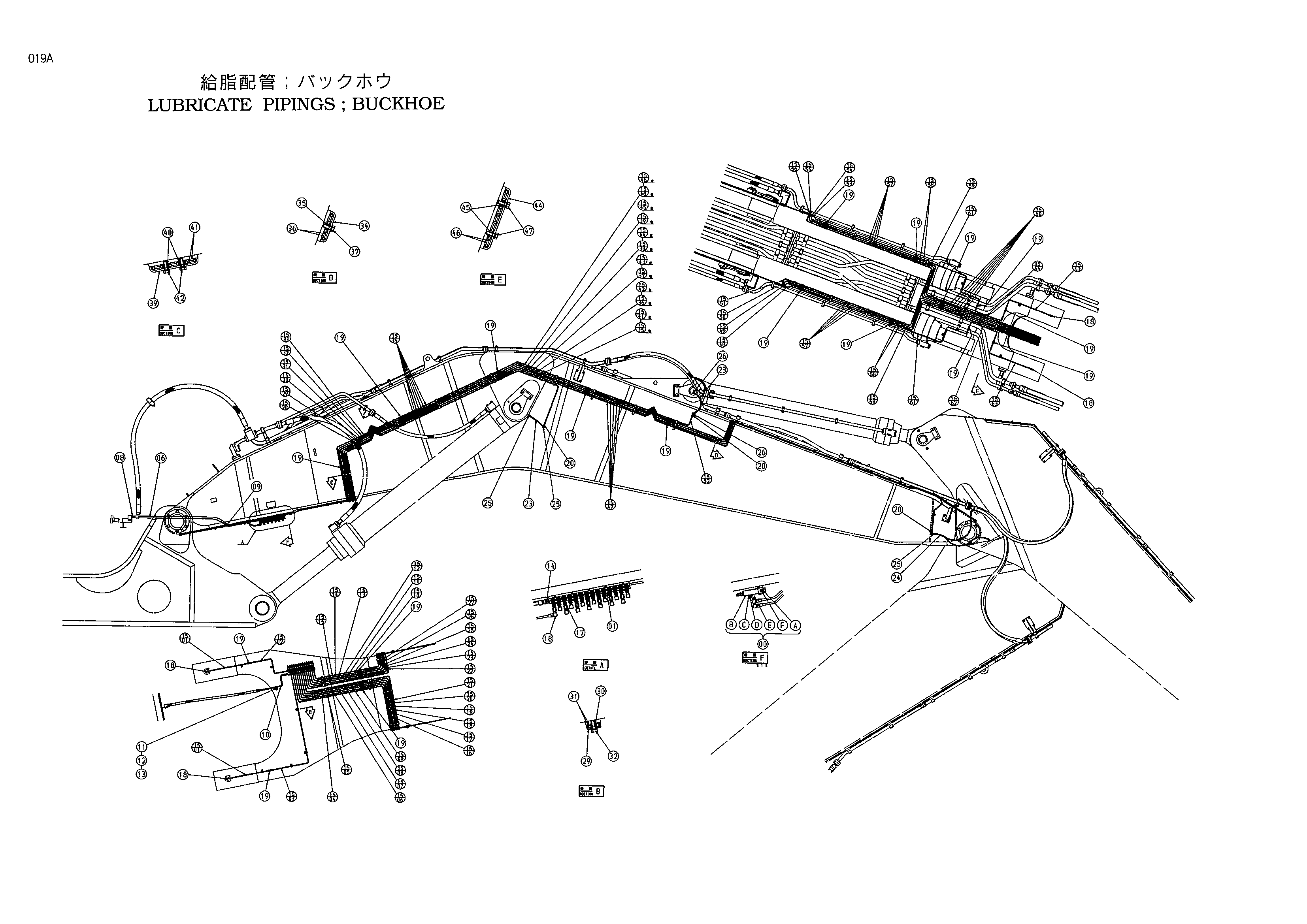

Заводская схема «Смазка трубопроводы экскаватор» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4253249 | Клапан | 1 |
| 00A | 4227148 | Коллектор | 1 |
| 00B | 4182051 | Клапан | 14 |
| 00C | 4191349 | Адаптер | 14 |
| 00D | J75481 | Пресс-маслёнка | 14 |
| 00E | 4253567 | Адаптер | 14 |
| 00F | 94-2012 | Пробка | 1 |
| 01 | J010845 | Болт с шайбой | 5 |
| 06 | 4243258 | Шланг | 1 |
| 08 | 94-1304 | Адаптер | 1 |
| 09 | 4110876 | Адаптер S | 1 |
| 10 | 8069209 | Трубка | 1 |
| 11 | 4138227 | Хомут трубки | 1 |
| 12 | J901040 | Болт | 1 |
| 13 | A590910 | Пружинная шайба | 1 |
| 14 | 4203689 | Адаптер | 1 |
| 1501 | 4323761 | Трубка | 2 |
| 1502 | 4386366 | Трубка | 1 |
| 1503 | 4386367 | Трубка | 1 |
| 1504 | 4386368 | Трубка | 1 |
| 1505 | 4386369 | Трубка | 1 |
| 1506 | 4386370 | Трубка | 1 |
| 1507 | 4386371 | Трубка | 1 |
| 1508 | 4386372 | Трубка | 1 |
| 1509 | 4386373 | Трубка | 1 |
| 1510 | 4386374 | Трубка | 1 |
| 1511 | 4386375 | Трубка | 1 |
| 1512 | 4386376 | Трубка | 1 |
| 1513 | 4386377 | Трубка | 1 |
| 1514 | 4386378 | Трубка | 1 |
| 1515 | 4386379 | Трубка | 1 |
| 1516 | 4323776 | Трубка | 1 |
| 1517 | 4323777 | Трубка | 1 |
| 1518 | 4323778 | Трубка | 1 |
| 1519 | 4323779 | Трубка | 1 |
| 1520 | 4323780 | Трубка | 1 |
| 1521 | 4323781 | Трубка | 1 |
| 1522 | 4323782 | Трубка | 1 |
| 1523 | 4323783 | Трубка | 1 |
| 1524 | 4323784 | Трубка | 1 |
| 1525 | 4323785 | Трубка | 1 |
| 1526 | 4323786 | Трубка | 1 |
| 1527 | 4323787 | Трубка | 1 |
| 1528 | 4323788 | Трубка | 2 |
| 1529 | 4323789 | Трубка | 2 |
| 1530 | 4323790 | Трубка | 2 |
| 1531 | 4323791 | Трубка | 2 |
| 1532 | 4323792 | Трубка | 2 |
| 1533 | 4323793 | Трубка | 2 |
| 1534 | 4323794 | Трубка | 12 |
| 1535 | 4323795 | Трубка | 1 |
| 1536 | 4323796 | Трубка | 1 |
| 1537 | 4323797 | Трубка | 1 |
| 1538 | 4323798 | Трубка | 1 |
| 1539 | 4323799 | Трубка | 1 |
| 1540 | 4323800 | Трубка | 1 |
| 1541 | 4323801 | Трубка | 1 |
| 1542 | 4323802 | Трубка | 1 |
| 1543 | 4323803 | Трубка | 1 |
| 1544 | 4323804 | Трубка | 1 |
| 1545 | 4323805 | Трубка | 1 |
| 1546 | 4323806 | Трубка | 1 |
| 1547 | 4323807 | Трубка | 10 |
| 1548 | 4323808 | Трубка | 1 |
| 1549 | 4323809 | Трубка | 1 |
| 1550 | 4323810 | Трубка | 1 |
| 1551 | 4323811 | Трубка | 1 |
| 1552 | 4323812 | Трубка | 2 |
| 1553 | 4323813 | Трубка | 1 |
| 1554 | 4323814 | Трубка | 1 |
| 1555 | 4323815 | Трубка | 1 |
| 1556 | 4323816 | Трубка | 1 |
| 1557 | 4323817 | Трубка | 8 |
| 1558 | 4323818 | Трубка | 4 |
| 1559 | 4323819 | Трубка | 2 |
| 1560 | 4323820 | Трубка | 6 |
| 1561 | 4323821 | Трубка | 2 |
| 1562 | 4323822 | Трубка | 1 |
| 1563 | 4323823 | Трубка | 2 |
| 1564 | 4323824 | Трубка | 1 |
| 17 | 4015427 | Адаптер | 7 |
| 18 | 4323758 | Угловой штуцер | 18 |
| 19 | 4323757 | Адаптер | 96 |
| 20 | 4323756 | Адаптер | 10 |
| 23 | 4229113 | Шланг | 4 |
| 24 | 4229115 | Шланг | 6 |
| 25 | 4147585 | Адаптер | 10 |
| 26 | 4147586 | Угловой штуцер | 4 |
| 29 | 4322591 | Хомут | 10 |
| 30 | 4322539 | Проставка | 10 |
| 31 | 4261215 | Резиновая прокладка | 20 |
| 32 | J011235 | Болт с шайбой | 10 |
| 34 | 4322592 | Хомут | 10 |
| 35 | 4322539 | Проставка | 10 |
| 36 | 4261214 | Резиновая прокладка | 20 |
| 37 | J011235 | Болт с шайбой | 10 |
| 39 | 4322593 | Хомут | 32 |
| 40 | 4322539 | Проставка | 64 |
| 41 | 4271445 | Резиновая прокладка | 64 |
| 42 | J011235 | Болт с шайбой | 64 |
| 44 | 4322594 | Хомут | 1 |
| 45 | 4322539 | Проставка | 2 |
| 46 | 4271444 | Резиновая прокладка | 2 |
| 47 | J011235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
