Клапан — HITACHI EX3500

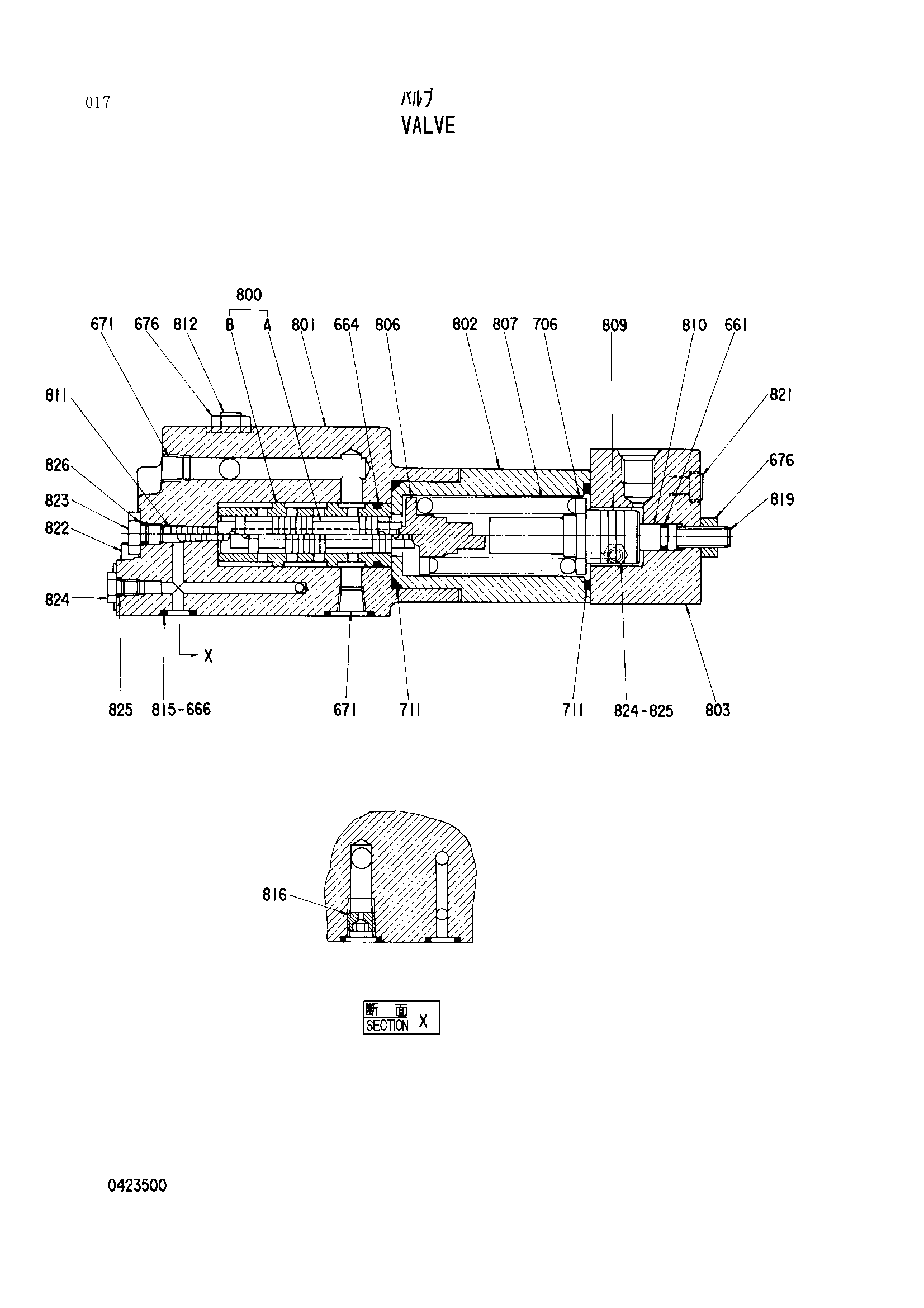

Заводская схема «Клапан» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4268849 | Клапан | 1 | |
| 661 | 4506407 | Уплотнительное кольцо | 1 |
| 664 | 4506420 | Уплотнительное кольцо | 1 |
| 666 | 4506412 | Уплотнительное кольцо | 3 |
| 671 | 94-2010 | Пробка | 4 |
| 676 | 0100095 | Гайка | 2 |
| 706 | 0316301 | Седло пружины | 1 |
| 711 | A811035 | Уплотнительное кольцо | 2 |
| 800 | 0316302 | Золотник в сборе | 1 |
| 801 | 0423401 | Корпус | 1 |
| 802 | 0316304 | Корпус | 1 |
| 803 | 0316305 | Корпус | 1 |
| 806 | 0316306 | Седло пружины | 1 |
| 807 | 0316307 | Пружина | 1 |
| 809 | 0316308 | Поршень | 1 |
| 810 | 0237919 | Штанга | 1 |
| 811 | 0316309 | Поршень | 1 |
| 812 | 0316310 | Шток | 1 |
| 815 | 4506320 | Уплотнительное кольцо | 2 |
| 816 | 0423501 | Дроссель | 1 |
| 819 | 0130527 | Винт | 1 |
| 821 | 0313505 | Болт с внутренним шестигранником | 4 |
| 822 | 0134701 | Болт с внутренним шестигранником | 4 |
| 823 | 4515019 | Пробка | 1 |
| 824 | 0185106 | Пробка | 3 |
| 825 | 4506405 | Уплотнительное кольцо | 3 |
| 826 | 4154233 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
