Воздушный трубопроводы (4) — HITACHI EX3500

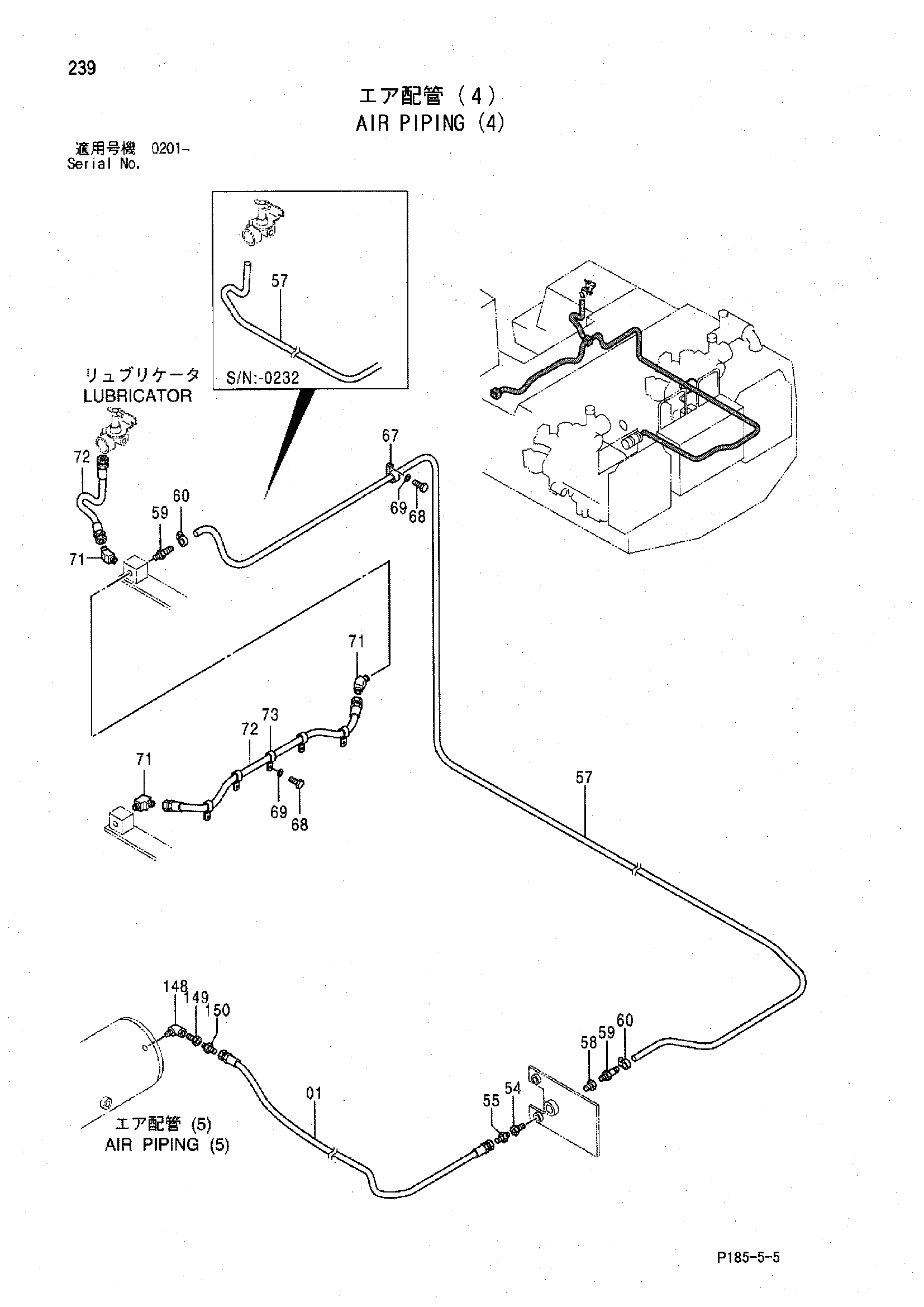

Заводская схема «Воздушный трубопроводы (4)» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192997 | Резиновый шланг | 1 |
| 54 | 94-1601 | Переходник | 1 |
| 55 | 94-1301 | Адаптер | 1 |
| 57 | 4292038 | Резиновый шланг | 1 |
| 57 | 4359626 | Резиновый шланг | 1 |
| 58 | 94-1601 | Переходник | 1 |
| 59 | 486702 | Адаптер | 1 |
| 59 | 486702 | Адаптер | 2 |
| 60 | 4514700 | Зажим шланг | 1 |
| 60 | 4514700 | Зажим шланг | 2 |
| 67 | 4190253 | Зажим | 1 |
| 68 | J901016 | Болт | 1 |
| 68 | J901016 | Болт | 6 |
| 69 | A590910 | Пружинная шайба | 1 |
| 69 | A590910 | Пружинная шайба | 6 |
| 71 | 94-1501 | Угловой штуцер | 3 |
| 72 | 4173036 | Шланг | 2 |
| 73 | 4190273 | Зажим | 5 |
| 148 | 94-0632 | Угловой штуцер | 1 |
| 149 | 94-1608 | Переходник | 1 |
| 150 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
