Основные гидролинии (4)<навесное оборудование> — HITACHI EX3500

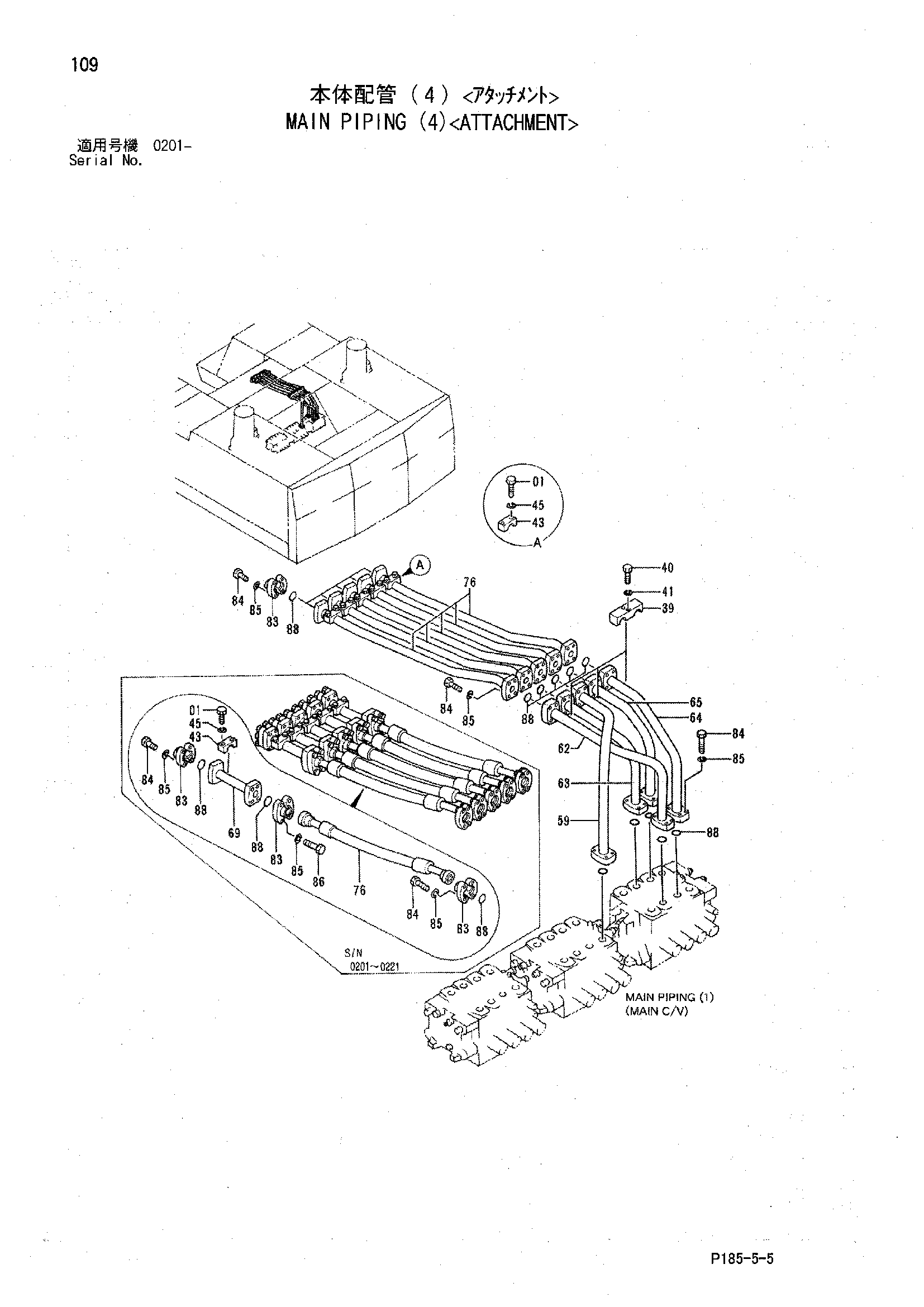

Заводская схема «Основные гидролинии (4)<навесное оборудование>» для HITACHI EX3500. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901402 | Болт | 10 |
| 39 | 4179429 | Хомут трубки | 3 |
| 40 | J901600 | Болт | 6 |
| 41 | A590916 | Пружинная шайба | 6 |
| 43 | 4179431 замена: 4257715 | Хомут трубки | 5 |
| 43 | 4257715 | Хомут трубки | 5 |
| 45 | A590914 | Пружинная шайба | 10 |
| 59 | 8036316 замена: 8063182 | Трубка | 1 |
| 59 | 8063182 | Трубка | 1 |
| 62 | 8036326 замена: 8063185 | Трубка | 1 |
| 62 | 8063185 | Трубка | 1 |
| 63 | 8036325 замена: 8063186 | Трубка | 1 |
| 63 | 8063186 | Трубка | 1 |
| 64 | 8036317 замена: 8063187 | Трубка | 1 |
| 64 | 8063187 | Трубка | 1 |
| 65 | 8036318 замена: 8063188 | Трубка | 1 |
| 65 | 8063188 | Трубка | 1 |
| 69 | 8036312 | Трубка | 5 |
| 76 | 4192051 замена: 4325457 | Шланг | 5 |
| 76 | 4325457 | Шланг | 5 |
| 76 | 8058426 замена: 8063196 | Трубка | 5 |
| 76 | 8063196 | Трубка | 5 |
| 83 | 4169565 | Разъёмный фланец | 30 |
| 83 | 4169565 | Разъёмный фланец | 10 |
| 84 | J912075 | Болт | 80 |
| 84 | J912075 | Болт | 60 |
| 85 | A590920 | Пружинная шайба | 80 |
| 85 | A590920 | Пружинная шайба | 60 |
| 88 | 4292385 | Уплотнительное кольцо | 20 |
| 88 | 4292385 | Уплотнительное кольцо | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3500 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
